Utilizzo della macchina in un ambiente di rete wireless
- Descrizione generale
- Impostazione di una configurazione di interfaccia di rete
- Configurazione delle impostazioni di base di TCP/IP
- Configurazione di un'impostazione per utilizzare la macchina come un adattatore LAN wireless
- Configurazione di un'impostazione per utilizzare la macchina come un punto di accesso LAN wireless
- Configurazione di un'impostazione per utilizzare la macchina come un titolare di un gruppo Wireless LAN Direct
- Verifica dello stato delle comunicazioni dell'ambiente di rete wireless
- Verifica dell'indirizzo MAC dell'adattatore di rete wireless
Descrizione generale
Per usare questa macchina connettendola a un ambiente di rete wireless, attuare la procedura seguente per configurare le impostazioni.
Per connettere la macchina a un ambiente di rete wireless, occorre installare nella macchina un Kit di upgrade UK-208 opzionale.
Selezione di una configurazione di interfaccia di rete
Per informazioni dettagliate sulla configurazione dell'impostazione, fare riferimento a Qui.
Configurazione di un'impostazione per connettere la macchina alla rete cablata tramite TCP/IP
Per informazioni dettagliate sulla configurazione dell'impostazione, fare riferimento a Qui.
Configurazione di un'impostazione per utilizzare la macchina come un adattatore LAN wireless o come un punto di accesso LAN wireless
Per informazioni dettagliate sulla configurazione di un'impostazione per utilizzare la macchina come un adattatore LAN wireless, fare riferimento a Qui.
Per informazioni dettagliate sulla configurazione di un'impostazione per utilizzare la macchina come un punto di accesso LAN wireless, fare riferimento a Qui.
Per informazioni dettagliate sulla configurazione di un'impostazione per utilizzare la macchina come titolare di un gruppo LAN Direct, fare riferimento a Qui.
Impostazione di una configurazione di interfaccia di rete
Impostare una configurazione dell'interfaccia di rete di questa macchina.
Selezionare [Rete] - [Configurazione I/F rete] nel modo amministratore, quindi selezionare un'interfaccia di rete di destinazione.
[Solo cablato]: selezionare questa opzione per usare la macchina solo nell'ambiente LAN cablato.
[Solo wireless]: selezionare questa opzione per usare la macchina solo nell'ambiente LAN wireless. Questa macchina funziona come un adattatore LAN wireless nell'ambiente LAN wireless.
[Cablato + Wireless (Modo secondario)]: selezionare questa opzione per usare questa macchina sia nell'ambiente LAN cablato, sia in quello wireless. Questa macchina funziona come un adattatore LAN wireless nell'ambiente LAN wireless.
[Cablato + Wireless (Modo primario)]: selezionare questa opzione per usare questa macchina sia nell'ambiente LAN cablato, sia in quello wireless. Questa macchina funziona come un punto di accesso LAN wireless nell'ambiente LAN wireless.
[Cablato + Wireless (Wi-Fi Direct)]: selezionare questa opzione per usare questa macchina sia nell'ambiente LAN cablato, sia in quello wireless. Questa macchina funziona come un titolare di gruppo di Wireless LAN Direct nell'ambiente LAN wireless.
Configurazione delle impostazioni di base di TCP/IP
Configurare un'impostazione per connettere la macchina alla rete wireless tramite TCP/IP.
Impostare questa opzione quando [Cablato + Wireless (Modo secondario)], [Cablato + Wireless (Modo primario)], o [Cablato + Wireless (Wi-Fi Direct)] è selezionato in [Rete] - [Configurazione I/F rete] nel modo amministratore.
Nel modo amministratore, selezionare [Rete] - [Imp. TCP/IP] - [Imp. TCP/IP], quindi fare clic su [OK]. In [Imp. TCP/IP (Impostazione wireless)], configurare le impostazioni seguenti.
Impostazioni | Descrizione | |
|---|---|---|
[IPv4] | Configurare un'impostazione IPv4 quando si connette la macchina alla rete wireless tramite IPv4. | |
[Modo Definizione IP] | Per inserire manualmente l'indirizzo IP, selezionare [Impostazione manuale], quindi inserire l'indirizzo IP e la subnet mask della macchina da usare nella rete wireless. Per ottenere automaticamente l'indirizzo IP dal server DHCP, selezionare [Impostazione autom]. Questa voce non è visualizzata quando [Configurazione I/F rete] è impostata su [Cablato + Wireless (Modo primario)] o [Cablato + Wireless (Wi-Fi Direct)]. Questa impostazione è disponibile solo in Impostazione manuale. [Imp. Auto] è specificato in base alle impostazioni predefinite. | |
[Indirizzo IP] | Se si seleziona [Imp. Dirette] per [Modo Definizione IP], inserire l'indirizzo IP fisso assegnato alla macchina. | |
[Subnet Mask] | Se si seleziona [Imp. Dirette] per [Modo Definizione IP], inserire la Subnet Mask. | |
[IPv6] | Configurare un'impostazione IPv6 quando si connette la macchina alla rete wireless tramite IPv6. | |
[Indirizzo collegamento locale] | Visualizza l'indirizzo collegamento locale. L'indirizzo collegamento locale viene specificato automaticamente dall'indirizzo MAC della macchina. | |
Configurazione di un'impostazione per utilizzare la macchina come un adattatore LAN wireless
Configurare un'impostazione per usare la macchina come adattatore LAN wireless e connettersi al punto di accesso.
Impostare questa opzione quando [Solo wireless] o [Cablato + Wireless (Modo secondario)] è selezionato in [Rete] - [Configurazione I/F rete] nel modo amministratore.
Nel modo amministratore, selezionare [Rete] - [Impostazione rete wireless] - [Adattatore LAN wireless], quindi specificare il metodo di impostazione.
Impostazioni
Descrizione
[Input diretto]
Selezionare questa opzione per inserire tutte le voci di impostazione come SSID e lo schema di crittografia necessari per una connessione.
[WPS]
Selezionare questa opzione per ottenere automaticamente le informazioni necessarie per una connessione dal punto di accesso.
Il punto di accesso deve supportare la funzione WPS.
Configurare le seguenti impostazioni a seconda del metodo di impostazione selezionato al Passo 1.
Quando si seleziona [Imm. diretta]:
Impostazioni
Descrizione
[Ricerca AP]
Fare clic su questa voce per cercare automaticamente un punto di accesso attorno alla macchina. Selezionare un punto di accesso da connettere alla macchina nell'elenco visualizzato.
[SSID]
Inserire le informazioni SSID del punto di accesso da connettere alla macchina (utilizzando fino a 32 byte).
[Algoritmo di autenticazione/crittografia]
Selezionare l'algoritmo da utilizzare per l'autenticazione o la crittografia.
[Nessuna autentic./crittogr] è specificato in base alle impostazioni predefinite.
[Chiave WEP]
Specificare [Metodo inserimento chiave] e [Chiave WEP] quando [WEP] è stato selezionato in [Algoritmo di autenticazione/crittografia]. Per specificare delle chiavi WEP multiple, selezionare le chiavi WEP richieste in [Selezione chiave].
[Metodo di immissione passphrase]
Selezionare il metodo di immissione della parola chiave di crittografia quando un algoritmo diverso da [WEP] è stato selezionato in [Algoritmo di autenticazione/crittografia].
[Parola chiave di crittografia]
Inserire la parola chiave di crittografia quando un algoritmo diverso da [WEP] è stato selezionato in [Algoritmo di autenticazione/crittografia]. Per modificare la parola chiave di crittografia, selezionare la casella di controllo [Modifica parola chiave di crittografia (Parola chiave di crittografia è al momento impostata.)].
[Auto switch da 40 a 20 MHz]
Selezionare [ON] per provare una comunicazione ad alta velocità usando 40MHz.
[OFF] è specificato in base alle impostazioni predefinite.
Quando è selezionato [WPS]:
Impostazioni
Descrizione
[Metodo spingi pulsante]
Per provare una connessione con un punto di accesso, selezionare [Metodo spingi pulsante], quindi fare clic su [OK].
Se si preme il pulsante di impostazione WPS al punto di accesso, le impostazioni come SSID e la sicurezza necessarie per una connessione sono configurate automaticamente.
Per alcuni punti di accesso che usano il metodo di pulsante WPS, la connessione potrebbe non riuscire. In tal caso, attendere circa 30 secondi dopo aver spinto il pulsante nel punto di accesso prima di connettere la macchina.
[Metodo PIN]
Per visualizzare il codice PIN, selezionare [Metodo PIN], quindi fare clic su [OK].
Se si inserisce il codice PIN visualizzato al punto di accesso, le impostazioni come SSID e la sicurezza necessarie per una connessione sono configurate automaticamente.
Questa funzione necessita di un computer con sistema operativo Windows 7 o successivo.
Configurazione di un'impostazione per utilizzare la macchina come un punto di accesso LAN wireless
Configurare un'impostazione per utilizzare la macchina come un punto di accesso LAN wireless.
Impostare questa opzione quando [Cablato + Wireless (Modo primario)] è selezionato in [Rete] - [Configurazione I/F rete] nel modo amministratore.
Nel modo amministratore, selezionare [Rete] - [Impostazione rete wireless] - [Impostazione wireless dispositivo principale], quindi configurare le seguenti impostazioni.
Impostazioni | Descrizione | |
|---|---|---|
[SSID] | Inserire l'SSID per usare questa macchina come punto di accesso LAN wireless (utilizzando fino a 32 byte). | |
[Algoritmo di autenticazione/crittografia] | Selezionare l'algoritmo da utilizzare per l'autenticazione o la crittografia. [Nessuna autentic./crittogr] è specificato in base alle impostazioni predefinite. | |
[Chiave WEP] | Specificare [Metodo inserimento chiave] e [Chiave WEP] quando [WEP] è stato selezionato in [Algoritmo di autenticazione/crittografia]. Per specificare delle chiavi WEP multiple, selezionare le chiavi WEP richieste in [Selezione chiave]. | |
[Parola chiave di crittografia] | Specificare la parola chiave di crittografia quando un algoritmo diverso da [WEP] è stato selezionato in [Algoritmo di autenticazione/crittografia].
| |
[Auto switch da 40 a 20 MHz] | Selezionare [ON] per provare una comunicazione ad alta velocità usando 40MHz. [OFF] è specificato in base alle impostazioni predefinite. | |
[Canale wireless] | Selezionare un canale wireless da usare da parte del punto di accesso. Selezionando [Auto] si cerca un canale che non è usato per altri punti di accesso e lo si assegna automaticamente al punto di accesso. [Auto] è specificato in base alle impostazioni predefinite. | |
[QUALSIASI connessione] | Selezionare se consentire QUALSIASI connessione. Se si seleziona [Vieta], non è possibile rilevare automaticamente l'SSID come punto di accesso nell'adattatore LAN wireless. [Permetti] è specificato in base alle impostazioni predefinite. | |
[Filtraggio Indirizzo MAC] | Limita gli adattatori LAN wireless che è possibile connettere al punto di accesso usando l'indirizzo MAC. Inserire gli indirizzi MAC degli adattatori LAN wireless che è possibile connettere al punto di accesso. È possibile registrare fino indirizzi MAC di fino a 16 dispositivi. | |
[Impostazioni server DHCP] | Configurare un'impostazione per usare la funzione server DHCP.
| |
[Numero di dispositivi simultanei consentiti] | Inserire il numero di dispositivi che è possibile connettere simultaneamente al punto di accesso. [5] dispositivi è specificato in base alle impostazioni predefinite. | |
[Impostazione intensità segnale] | Selezionare l'intensità del campo radio del punto di accesso da tre livelli (Basso, Medio e Alto). [Alto] è specificato in base alle impostazioni predefinite. | |
[Visualizza dispositivi connessi] | Visualizza un elenco dei nomi e indirizzi MAC degli adattatori LAN wireless che sono connessi al punto di accesso. | |
Configurazione di un'impostazione per utilizzare la macchina come un titolare di un gruppo Wireless LAN Direct
Wireless LAN Direct è uno standard che consente la connessione diretta wireless a un terminale senza un punto di accesso.In questa fase, configurare un'impostazione per utilizzare la macchina come un titolare di un gruppo Wireless LAN Direct
Impostare questa opzione quando [Cablato + Wireless (Wi-Fi Direct)] è selezionato in [Rete] - [Configurazione I/F rete] nel modo amministratore.
Nel modo amministratore, selezionare [Rete] - [Impostazione rete wireless] - [Impostazione wireless dispositivo principale], quindi configurare le seguenti impostazioni.
Impostazioni | Descrizione | |
|---|---|---|
[SSID] | Inserire l'SSID per usare questa macchina come punto di accesso LAN wireless (utilizzando fino a 32 byte). | |
[SSID virtuale] | Visualizza l'SSID virtuale generato automaticamente quando il dispositivo è usato come titolare di un gruppo Wireless LAN Direct. | |
[Algoritmo di autenticazione/crittografia] | Selezionare l'algoritmo da utilizzare per l'autenticazione o la crittografia. [Nessuna autentic./crittogr] è specificato in base alle impostazioni predefinite. | |
[Parola chiave di crittografia] | Specificare la parola chiave di crittografia quando un algoritmo diverso da [WEP] è stato selezionato in [Algoritmo di autenticazione/crittografia].
| |
[Auto switch da 40 a 20 MHz] | Selezionare [ON] per provare una comunicazione ad alta velocità usando 40MHz. [OFF] è specificato in base alle impostazioni predefinite. | |
[Canale wireless] | Selezionare un canale wireless da usare da parte del punto di accesso. Selezionando [Auto] si cerca un canale che non è usato per altri punti di accesso e lo si assegna automaticamente al punto di accesso. [Auto] è specificato in base alle impostazioni predefinite. | |
[Impostazioni server DHCP] | Configurare un'impostazione per usare la funzione server DHCP.
| |
[Numero di dispositivi simultanei consentiti] | Inserire il numero di dispositivi che è possibile connettere simultaneamente al punto di accesso. [5] dispositivi è specificato in base alle impostazioni predefinite. | |
[Impostazione intensità segnale] | Selezionare l'intensità del campo radio del punto di accesso da tre livelli (Basso, Medio e Alto). [Alto] è specificato in base alle impostazioni predefinite. | |
[Visualizza dispositivi connessi] | Visualizza un elenco dei nomi e indirizzi MAC degli adattatori LAN wireless che sono connessi al punto di accesso. | |
Verifica dello stato delle comunicazioni dell'ambiente di rete wireless
È possibile selezionare [Rete] - [Impostazione rete wireless] - [Adattatore LAN wireless]-[Stato di connessione] nel modo amministratore per verificare il punto di accesso connesso alla macchina, l'intensità del campo radio del punto di accesso e la velocità di comunicazione corrente.

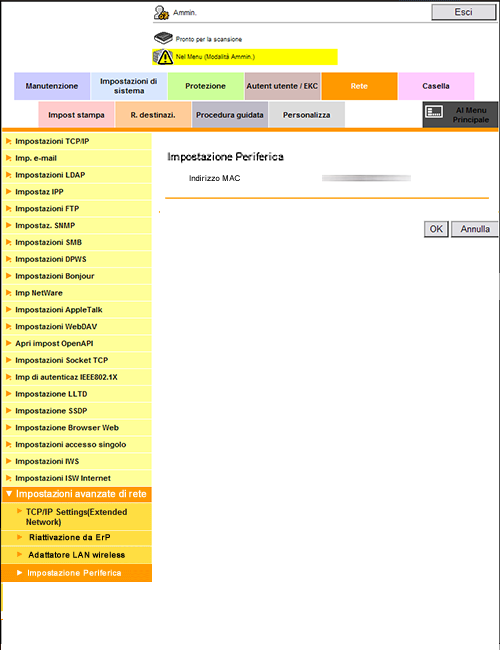

Verifica dell'indirizzo MAC dell'adattatore di rete wireless
È possibile selezionare [Rete] - [Impostazione rete wireless] - [Impost dispositivo] nel modo amministratore per verificare l'indirizzo MAC dell'adattatore di rete wireless.
