Utilisation de cette machine dans un environnement réseau sans fil
- Présentation
- Définition d'une configuration d'interface réseau
- Configuration des réglages de base pour TCP/IP
- Configuration d'un réglage pour utiliser cette machine en tant qu'adaptateur LAN sans fil
- Configuration d'un réglage pour utiliser cette machine en tant que point d'accès LAN sans fil
- Configuration d'un réglage pour utiliser cette machine en tant que propriétaire de groupe Wireless LAN Direct
- Vérification de l'état de communication de l'environnement réseau sans fil
- Vérification de l'adresse MAC de l'adaptateur réseau sans fil
Présentation
Pour utiliser cette machine pour la connecter à un réseau sans fil, suivez la procédure ci-dessous pour configurer les réglages.
Pour connecter cette machine à un environnement réseau sans fil, il faut qu'un kit de mise à niveau UK-208 soit installé sur cette machine.
Sélection d'une configuration d'interface réseau
Pour des détails sur la configuration du paramètre, voir ici.
Configuration d'un réglage pour connecter cette machine au réseau sans fil via TCP/IP
Pour des détails sur la configuration du paramètre, voir ici.
Configuration d'un réglage pour utiliser cette machine en tant que adaptateur LAN sans fil ou point d'accès LAN sans fil
Pour des détails sur la configuration d'un réglage pour utiliser cette machine en tant qu'adaptateur LAN sans fil, voir ici.
Pour des détails sur la configuration d'un réglage pour utiliser cette machine en tant que point d'accès LAN sans fil, voir ici.
Pour des détails sur la configuration d'un réglage pour utiliser cette machine en tant que propriétaire de groupe Wireless LAN Direct, voir ici.
Définition d'une configuration d'interface réseau
Définissez une configuration d'interface réseau de cette machine.

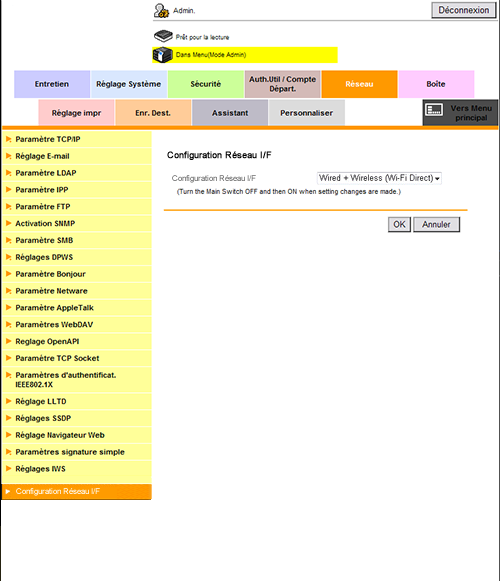

Sélectionnez [Réseau] - [Configuration I/F Réseau] en mode administrateur, puis sélectionnez une interface réseau cible.
[Câblé seul] : sélectionnez cette option pour n'utiliser cette machine que dans l'environnement LAN câblé.
[Sans fil seul] : sélectionnez cette option pour n'utiliser cette machine que dans l'environnement LAN sans fil. Cette machine fonctionne en tant qu'adaptateur LAN sans fil dans l'environnement LAN sans fil.
[Câblé + Sans fil (mode secondaire)] : sélectionnez cette option pour utiliser cette machine dans les deux environnements LAN câblé et LAN sans fil. Cette machine fonctionne en tant qu'adaptateur LAN sans fil dans l'environnement LAN sans fil.
[Câblé + Sans fil (mode primaire)] : sélectionnez cette option pour utiliser cette machine dans les deux environnements LAN câblé et LAN sans fil. Cette machine fonctionne en tant que point d'accès LAN sans fil dans l'environnement LAN sans fil.
[Câblé + Sans fil (Wi-FI Direct)] : sélectionnez cette option pour utiliser cette machine dans les deux environnements LAN câblé et LAN sans fil. Cette machine fonctionne en tant que propriétaire de groupe de Wireless LAN Direct dans l'environnement LAN sans fil.
Configuration des réglages de base pour TCP/IP
Configurez un réglage pour connecter cette machine au réseau sans fil via TCP/IP.
Définissez cette option quand [Câblé + Sans fil (mode secondaire)], [Câblé + Sans fil (mode primaire)], ou [Câblé + Sans fil (Wi-Fi Direct)] est sélectionné dans [Réseau] - [Configuration I/F Réseau] en mode administrateur.

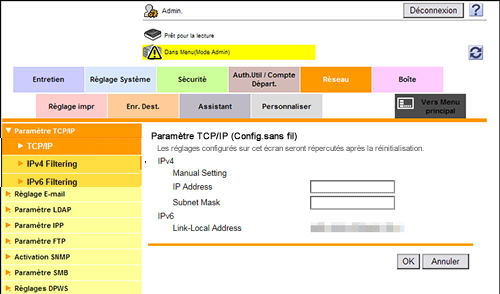

En mode Administrateur, sélectionnez [Réseau] - [Paramètre TCP/IP] - [Paramètre TCP/IP], puis cliquez sur [OK]. Dans [Paramètre TCP/IP (Configuration sans fil)], configurez les paramètres suivants.
Paramètres | Description | |
|---|---|---|
[IPv4] | Configurez un environnement IPv4 en cas de connexion de cette machine au réseau sans fil via IPv4. | |
[Méthode d'attribution IP] | Pour saisir manuellement l'adresse IP, sélectionnez [Réglage manuel], puis entrez l'adresse IP et le masque de sous-réseau de cette machine à utiliser sur le réseau sans fil. Pour récupérer automatiquement l'adresse IP depuis le serveur DHCP, sélectionnez [Réglage auto]. Cet élément ne s'affiche pas quand [Configuration I/F Réseau] est réglé sur [Câblé + Sans fil (mode primaire)] ou [Câblé + Sans fil (Wi-Fi Direct)]. Ce paramètre n'est disponible que dans Réglage Manuel. [Réglage Auto] est spécifié par défaut. | |
[Adresse IP] | Si vous sélectionnez [Réglage manuel] pour [Méthode d'attribution IP], saisissez l'adresse IP fixe attribuée à la machine. | |
[Masque sous réseau] | Si vous sélectionnez [Réglage manuel] pour [Méthode d'attribution IP], saisissez le masque de sous-réseau. | |
[IPv6] | Configurez un environnement IPv6 en cas de connexion de cette machine au réseau sans fil via IPv6. | |
[Adresse locale Liaison] | Affiche l'adresse locale de liaison. L'adresse locale de liaison est spécifiée automatiquement à partir de l'adresse MAC de cette machine. | |
Configuration d'un réglage pour utiliser cette machine en tant qu'adaptateur LAN sans fil
Configurez un réglage pour utiliser cette machine en tant qu'adaptateur LAN sans fil et vous connecter à votre point d'accès.
Définissez cette option quand [Sans fil seul] ou [Câblé + Sans fil (mode secondaire)] est sélectionné dans [Réseau] - [Configuration I/F Réseau] en mode administrateur.

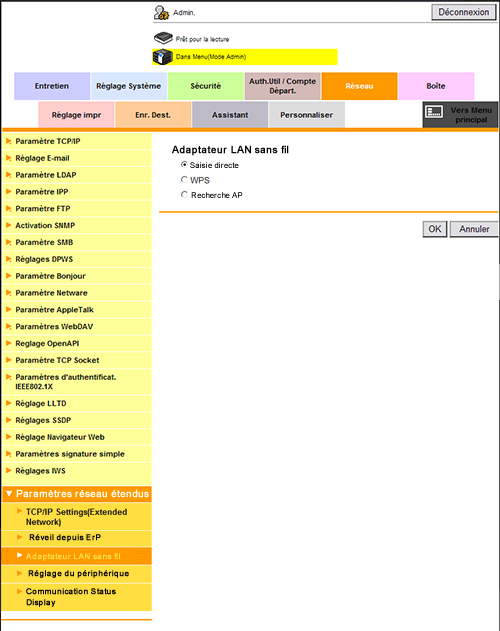

En mode administrateur, sélectionnez [Réseau] - [Paramètres réseau sans fil] - [Adaptateur LAN sans fil], puis spécifiez la méthode de réglage.
Paramètres
Description
[Saisie directe]
Sélectionnez cette option pour entrer directement tous les éléments de réglage tels que SSID et le schéma de cryptage qui sont requis pour établir une connexion.
[WPS]
Sélectionnez cette option pour récupérer automatiquement les informations requises pour une connexion depuis le point d'accès.
Le point d'accès doit prendre en charge la fonction WPS.
Configurez les paramètres suivants en fonction de la méthode de réglage que vous avez sélectionnée à l'étape 1.
Quand [Saisie directe] est sélectionné :
Paramètres
Description
[Recherche AP]
Cliquez ici pour rechercher automatiquement un point d'accès à proximité de cette machine. Sélectionnez un point d'accès à connecter à cette machine depuis la liste affichée.
[SSID]
Entrez le SSID du point d'accès LAN sans fil connecté à la machine (32 octets max.).
[Algorithme d’authentification/de cryptage]
Sélectionnez l'algorithme à utiliser pour l'authentification ou le cryptage.
[Aucune authentif./aucun cryptage] est spécifié par défaut.
[Code WEP]
Spécifiez [Méthode de saisie du code] et [Code WEP] si [WEP] est sélectionné dans [Algorithme d'authentification/de cryptage]. Pour spécifier plusieurs clés WEP, sélectionnez les clés WEP requises dans [Sélection clé].
[Méthode de saisie de la phrase-code]
Sélectionnez la méthode de saisie de la phrase-code quand un algorithme autre que [WEP] est sélectionné dans [Algorithme d'authentification/de cryptage].
[Phrase-code]
Entrez la phrase-code quand un algorithme autre que [WEP] est sélectionné dans [Algorithme d’authentification/de cryptage]. Pour modifier la phrase-code, cochez la case [Changer phrase-code (Phrase-code est activée actuellement)].
[Changem. auto de 40 à 20 MHz]
Sélectionnez [ACTIVÉ] pour essayer une communication grande vitesse avec 40 MHz.
[DÉSACTIVÉ] est spécifié par défaut.
Quand [WPS] est sélectionné :
Paramètres
Description
[Méthode Bouton-poussoir]
Pour essayer une connexion avec un point d'accès, sélectionnez [Méthode Bouton-poussoir], puis cliquez sur [OK].
Si vous appuyez sur le bouton de configuration WPS au niveau du point d'accès, les réglages tels que SSID et la sécurité requis pour une connexion sont automatiquement configurés.
Pour certains points d'accès utilisant la méthode du bouton-poussoir WPS, il se peut que la connexion échoue. Si c'est le cas, attendez approximativement 30 secondes avant d'appuyer sur le bouton au niveau du point d'accès avant de connecter la machine.
[Méthode PIN]
Pour afficher le code PIN, sélectionnez [Méthode PIN], puis cliquez sur [OK].
Si vous entrez le code PIN affiché au niveau du point d'accès, les réglages tels que SSID et la sécurité requis pour une connexion sont automatiquement configurés.
Cette fonction nécessite un ordinateur tournant sous le système d'exploitation Windows 7 ou ultérieur.
Configuration d'un réglage pour utiliser cette machine en tant que point d'accès LAN sans fil
Configurez un réglage pour utiliser cette machine en tant que point d'accès LAN sans fil.
Définissez cette option quand [Câblé + Sans fil (mode primaire)] est sélectionné dans [Réseau] - [Configuration I/F Réseau] en mode administrateur.
En mode Administrateur, sélectionnez [Réseau] - [Réglage Réseau sans fil] - [réglage Sans fil Périph Principal], puis configurez les réglages suivants.
Paramètres | Description | |
|---|---|---|
[SSID] | Entrez le SSID pour utiliser cette machine en tant que point d'accès LAN sans fil (32 octets max.). | |
[Algorithme d’authentification/de cryptage] | Sélectionnez l'algorithme à utiliser pour l'authentification ou le cryptage. [Aucune authentif./aucun cryptage] est spécifié par défaut. | |
[Code WEP] | Spécifiez [Méthode de saisie du code] et [Code WEP] si [WEP] est sélectionné dans [Algorithme d'authentification/de cryptage]. Pour spécifier plusieurs clés WEP, sélectionnez les clés WEP requises dans [Sélection clé]. | |
[Phrase-code] | Spécifiez la phrase-code quand un algorithme autre que [WEP] est sélectionné dans [Algorithme d’authentification/de cryptage].
| |
[Changem. auto de 40 à 20 MHz] | Sélectionnez [ACTIVÉ] pour essayer une communication grande vitesse avec 40 MHz. [DÉSACTIVÉ] est spécifié par défaut. | |
[Canal sans fil] | Sélectionnez un canal sans fil à utiliser par le point d'accès. [Auto] permet de rechercher un canal qui n'est pas utilisé pour d'autres points d'accès et de l'assigner automatiquement au point d'accès. [Auto] est spécifié par défaut. | |
[Connexion QUELCONQUE] | Sélectionnez s'il faut autoriser une connexion QUELCONQUE. Si [Interdit] est sélectionné, le SSID ne peut pas être détecté automatiquement comme point d'accès du côté de l'adaptateur LAN sans fil. [Autoriser] est spécifié par défaut. | |
[Filtrage Adresse Mac] | Interdit les adaptateurs LAN sans fil qui peuvent être connectés au point d'accès avec l'adresse MAC. Entrez les adresses MAC ou les adaptateurs LAN sans fil qui peuvent être connectés au point d'accès. Il est possible d'enregistrer les adresses MAC de jusqu'à 16 périphériques. | |
[Paramètres Serveur DHCP] | Configurez un réglage pour utiliser la fonction de serveur DHCP.
| |
[Nombre de périphériques simultanés autorisés] | Entrez le nombre de périphériques pouvant être connectés simultanément au point d'accès. [5] périphériques est spécifié par défaut. | |
[Réglage Intensité signal] | Sélectionnez l'intensité du champ radio du point d'accès (faible, moyenne et élevée). [Élevée] est spécifié par défaut. | |
[Afficher périphériques connectés] | Affiche une liste de noms et d'adresses MAC des adaptateurs LAN sans fil qui sont connectés au point d'accès. | |
Configuration d'un réglage pour utiliser cette machine en tant que propriétaire de groupe Wireless LAN Direct
Wireless LAN Direct est une norme permettant la connexion directe sans fil avec un terminal sans point d'accès.À cette étape, configurez un réglage pour utiliser cette machine en tant que propriétaire de groupe Wireless LAN Direct
Définissez cette option quand [Câblé + Sans fil (Wi-Fi Direct)] est sélectionné dans [Réseau] - [Configuration I/F Réseau] en mode administrateur.
En mode Administrateur, sélectionnez [Réseau] - [Réglage Réseau sans fil] - [réglage Sans fil Périph Principal], puis configurez les réglages suivants.
Paramètres | Description | |
|---|---|---|
[SSID] | Entrez le SSID pour utiliser cette machine en tant que point d'accès LAN sans fil (32 octets max.). | |
[SSID virtuel] | Affiche le SSID virtuel automatiquement généré quand le périphérique est utilisé comme propriétaire de groupe de Wireless LAN Direct. | |
[Algorithme d’authentification/de cryptage] | Sélectionnez l'algorithme à utiliser pour l'authentification ou le cryptage. [Aucune authentif./aucun cryptage] est spécifié par défaut. | |
[Phrase-code] | Spécifiez la phrase-code quand un algorithme autre que [WEP] est sélectionné dans [Algorithme d’authentification/de cryptage].
| |
[Changem. auto de 40 à 20 MHz] | Sélectionnez [ACTIVÉ] pour essayer une communication grande vitesse avec 40 MHz. [DÉSACTIVÉ] est spécifié par défaut. | |
[Canal sans fil] | Sélectionnez un canal sans fil à utiliser par le point d'accès. [Auto] permet de rechercher un canal qui n'est pas utilisé pour d'autres points d'accès et de l'assigner automatiquement au point d'accès. [Auto] est spécifié par défaut. | |
[Paramètres Serveur DHCP] | Configurez un réglage pour utiliser la fonction de serveur DHCP.
| |
[Nombre de périphériques simultanés autorisés] | Entrez le nombre de périphériques pouvant être connectés simultanément au point d'accès. [5] périphériques est spécifié par défaut. | |
[Réglage Intensité signal] | Sélectionnez l'intensité du champ radio du point d'accès (faible, moyenne et élevée). [Élevée] est spécifié par défaut. | |
[Afficher périphériques connectés] | Affiche une liste de noms et d'adresses MAC des adaptateurs LAN sans fil qui sont connectés au point d'accès. | |
Vérification de l'état de communication de l'environnement réseau sans fil

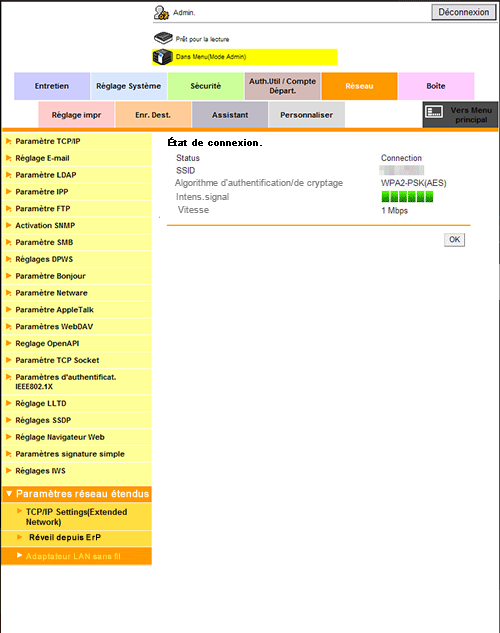

Vous pouvez sélectionner [Réseau] - [Paramètres réseau sans fil] - [Adaptateur LAN sans fil] - [État Communication] en mode administrateur pour vérifier le point d’accès connecté à cette machine, l'intensité du champ radio du point d'accès et la vitesse de communication actuelle.
Vérification de l'adresse MAC de l'adaptateur réseau sans fil

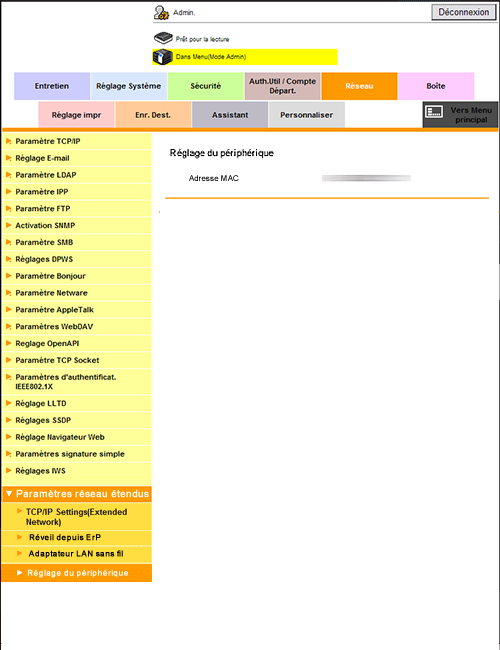

Vous pouvez sélectionner [Réseau] - [Paramètres réseau sans fil] - [Paramètre Périphérique] en mode administrateur pour vérifier l'adresse MAC de l'adaptateur réseau sans fil.
