Uso de esta máquina en un entorno de red inalámbrica

Descripción general

Para utilizar esta máquina conectada a un entorno de red inalámbrica, siga el procedimiento que se indica a continuación para configurar los ajustes.

  • Para conectar esta máquina a un entorno de red inalámbrica, debe instalarse en la máquina un kit de actualización UK-208 opcional.

  1. Selección de la interfaz de red

    • Para obtener más información sobre la configuración de este ajuste, consulte Aquí.

  2. Configuración para conectar esta máquina a la red inalámbrica utilizando TCP/IP

    • Para obtener más información sobre la configuración de este ajuste, consulte Aquí.

  3. Configuración para utilizar esta máquina como adaptador de LAN inalámbrica o punto de acceso de LAN inalámbrica

    • Para obtener más información sobre la configuración de esta máquina como adaptador de LAN inalámbrica, consulte Aquí.

    • Para obtener más información sobre la configuración de esta máquina como punto de acceso de LAN inalámbrica, consulte Aquí.

    • Para obtener más información sobre la configuración de esta máquina como propietario de grupo Wireless LAN Direct, consulte Aquí.

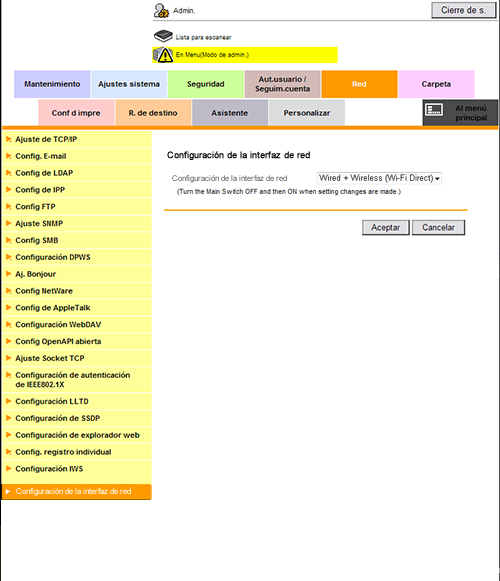

Configuración de la interfaz de red

Defina la configuración de la interfaz de red de esta máquina.

Seleccione [Red] - [Configuración de la interfaz de red] en el modo Administrador y, a continuación, seleccione una interfaz de red de destino.

  • [Solo por cable]: seleccione esta opción para utilizar esta máquina solo en un entorno LAN con cable.

  • [Solo inalámbrica]: seleccione esta opción para utilizar esta máquina solo en un entorno de LAN inalámbrica. Esta máquina funciona como adaptador de LAN inalámbrica en un entorno de LAN inalámbrica.

  • [Por cable + inalámbrica (modo secundario)]: seleccione esta opción para utilizar esta máquina tanto en un entorno de LAN con cable como en un entorno de LAN inalámbrica. Esta máquina funciona como adaptador de LAN inalámbrica en un entorno de LAN inalámbrica.

  • [Por cable + inalámbrica (modo primario)]: seleccione esta opción para utilizar esta máquina tanto en un entorno de LAN con cable como en un entorno de LAN inalámbrica. Esta máquina funciona como punto de acceso de LAN inalámbrica en un entorno de LAN inalámbrica.

  • [Por cable + inalámbrica (Wi-Fi Direct)]: seleccione esta opción para utilizar esta máquina tanto en un entorno de LAN con cable como en un entorno de LAN inalámbrica. Esta máquina funciona como propietario de grupo de Wireless LAN Direct en un entorno de LAN inalámbrica.

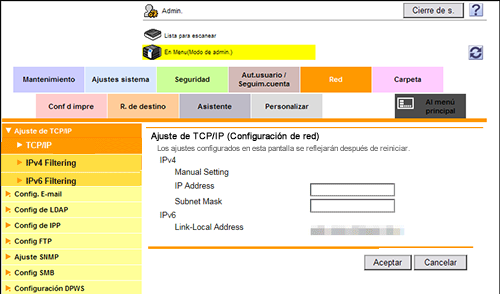

Configuración de los ajustes básicos de TCP/IP

Defina la configuración para conectar esta máquina a la red inalámbrica utilizando TCP/IP.

Defina esta opción si ha seleccionado [Por cable + inalámbrica (modo secundario)], [Por cable + inalámbrica (modo primario)] o [Por cable + inalámbrica (Wi-Fi Direct)] en [Red] - [Configuración de la interfaz de red] en el modo Administrador.

En el modo Administrador, seleccione [Red] - [Config de TCP/IP] - [Config de TCP/IP] y, a continuación, haga clic en [Aceptar]. En [Ajuste de TCP/IP (Configuración de red)], defina los ajustes siguientes.

Ajustes

Descripción

[IPv4]

Configure un entorno IPv4 cuando conecte esta máquina a la red inalámbrica mediante IPv4.

[Método de Definición de IP]

Para introducir manualmente la dirección IP, seleccione [Configuración manual] y, a continuación, escriba la dirección IP y la máscara de subred de la máquina que se va a utilizar en la red inalámbrica.

Para obtener automáticamente la dirección IP del servidor DHCP, seleccione [Ajuste automático].

Este elemento no se visualiza si [Configuración de la interfaz de red] tiene el valor [Por cable + inalámbrica (modo primario)] o [Por cable + inalámbrica (Wi-Fi Direct)]. Este ajuste solo está disponible en Configuración manual.

[Ajuste automático] es la opción predeterminada.

[Dirección IP]

Si selecciona [Configuración manual] para [Metodo de Definición de IP], introduzca la dirección IP fija asignada a la máquina.

[Máscara de subnet]

Si selecciona [Entrada manual] para [Metodo de Definición de IP], introduzca la máscara de subred.

[IPv6]

Configure un entorno IPv6 cuando conecte esta máquina a la red inalámbrica mediante IPv6.

[Direcc. enlace local]

Muestra la dirección de enlace local.

La dirección de enlace local se especifica automáticamente desde la dirección MAC de esta máquina.

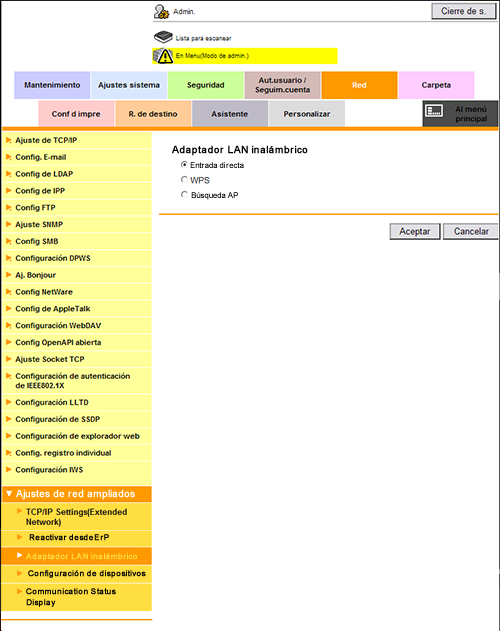

Configuración para utilizar esta máquina como adaptador LAN inalámbrico

Configure una opción para utilizar esta máquina como un adaptador LAN inalámbrico y conectarse a su punto de acceso.

Defina esta opción si ha seleccionado [Solo inalámbrica] o [Por cable + inalámbrica (modo secundario)] en [Red] - [Configuración de la interfaz de red] en el modo Administrador.

  1. En el modo Administrador, seleccione [Red] - [Configuración de red inalámbrica] - [Adaptador LAN inalámbrico] y, a continuación, especifique el método de ajuste.

    Ajustes

    Descripción

    [Entrada dir.]

    Seleccione esta opción para introducir directamente todos los elementos de configuración, como el SSID y el esquema de cifrado, que son necesarios para establecer la conexión.

    [WPS]

    Seleccione esta opción para obtener automáticamente la información necesaria para establecer una conexión desde el punto de acceso.

    Este punto de acceso debe ser compatible con la función WPS.

  2. Configure las siguientes opciones en función del método de configuración seleccionado en el paso 1.

    • Cuando se selecciona [Entrada dir.]:

    Ajustes

    Descripción

    [Búsqueda AP]

    Haga clic aquí para buscar automáticamente un punto de acceso cerca de esta máquina. Seleccione un punto de acceso para conectarse a esta máquina en la lista que se muestra.

    [SSID]

    Introduzca el SSID del punto de acceso al que se va a conectar esta máquina (utilizando 32 caracteres como máximo).

    [Autenticación/Algoritmo de cifrado]

    Seleccione el algoritmo que se va a utilizar para la autenticación o el cifrado.

    [Sin autenticación/Cifrado] es la opción predeterminada.

    [Clave WEP]

    Especifique [Método introd. de clave] y [Clave WEP] cuando se selecciona [WEP] en [Autenticación/Algoritmo de cifrado]. Para especificar varias claves WEP, seleccione las claves WEP necesarias en [Key Selection].

    [Método de introducción de código]

    Seleccione el método de entrada de contraseña cuando se seleccione otro algoritmo que no sea [WEP] en [Autenticación/Algoritmo de cifrado].

    [Contraseña]

    Introduzca la contraseña cuando se seleccione otro algoritmo que no sea [WEP] en [Autenticación/Algoritmo de cifrado]. Para cambiar la contraseña, seleccione la casilla de verificación [Cambiar contraseña (La contraseña (frase) ya está establecida.)].

    [Interruptor autom. de 20 a 40 MHz]

    Seleccione [Act.] para intentar una comunicación de alta velocidad con 40 MHz.

    [Desact.] es la opción predeterminada.

    • Cuando se selecciona [WPS]:

    Ajustes

    Descripción

    [Método de pulsación de botón]

    Para intentar realizar una conexión con un punto de acceso, seleccione [Método de pulsación de botón] y, a continuación, haga clic en [Aceptar].

    Si pulsa el botón de configuración WPS en el punto de acceso, los ajustes tales como SSID y de seguridad que se requieren para efectuar la conexión se configuran automáticamente.

    En algunos puntos de acceso que utilizan el método WPS por pulsación de botón, la conexión puede fallar. Si sucediera esto, espere unos 30 segundos después de pulsar el botón en el punto de acceso antes de conectar la máquina.

    [Método PIN]

    Para mostrar el código PIN, seleccione [Método PIN] y, a continuación, haga clic en [Aceptar].

    Si introduce el código PIN mostrado en el punto de acceso, los ajustes tales como SSID y de seguridad que se requieren para efectuar la conexión se configuran automáticamente.

    Para esta función se necesita un ordenador con un sistema operativo Windows 7 o posterior.

Configuración para utilizar esta máquina como punto de acceso de LAN inalámbrica

Configure una opción para utilizar esta máquina como punto de acceso de LAN inalámbrica.

Defina esta opción si ha seleccionado [Por cable + inalámbrica (modo primario)] en [Red] - [Configuración de la interfaz de red] en el modo Administrador.

En el modo Administrador, seleccione [Red] - [Configuración de red inalámbrica] - [Configuración inalámbrica del dispositivo principal] y, a continuación, defina los ajustes siguientes.

Ajustes

Descripción

[SSID]

Introduzca el valor de SSID para usar esta máquina como punto de acceso de LAN inalámbrica (utilizando un máximo de 32 bytes).

[Autenticación/Algoritmo de cifrado]

Seleccione el algoritmo que se va a utilizar para la autenticación o el cifrado.

[Sin autenticación/Cifrado] es la opción predeterminada.

[Clave WEP]

Especifique [Método introd. de clave] y [Clave WEP] cuando se selecciona [WEP] en [Autenticación/Algoritmo de cifrado]. Para especificar varias claves WEP, seleccione las claves WEP necesarias en [Key Selection].

[Contraseña]

Especifique la contraseña cuando se seleccione otro algoritmo que no sea [WEP] en [Autenticación/Algoritmo de cifrado].

  • [Método de introducción de código]: seleccione un método para introducir la contraseña.

  • [Contraseña]: introduzca la contraseña. Para cambiar la contraseña, seleccione la casilla de verificación [Cambiar la contraseña (frase)].

  • [Actualizar contras. (frase) autom.]: seleccione [Act.] para actualizar automáticamente la contraseña. Especifique también el intervalo para actualizar la frase de contraseña.

[Interruptor autom. de 20 a 40 MHz]

Seleccione [Act.] para intentar una comunicación de alta velocidad con 40 MHz.

[Desact.] es la opción predeterminada.

[Canal inalámbrico]

Seleccione el canal inalámbrico que utilizará el punto de acceso.

Si selecciona [Auto], se buscará un canal que no esté siendo utilizado por otro punto de acceso y se asignará automáticamente al punto de acceso.

[Auto] es la opción predeterminada.

[Cualquier conexión]

Indique si se debe permitir este tipo de conexión.

Si está seleccionada la opción [Prohibir], la SSID no se podrá detectar automáticamente como punto de acceso en el lado del adaptador de LAN inalámbrica.

[Permitir] es la opción predeterminada.

[Filtrado de direcciones MAC]

Restringe los adaptadores de LAN inalámbrica que se pueden conectar al punto de acceso utilizando la dirección MAC.

Introduzca las direcciones MAC de los adaptadores de LAN inalámbrica que se pueden conectar al punto de acceso. Se pueden registrar las direcciones MAC de 16 dispositivos como máximo.

[DHCP Config servidor]

Configure los ajustes para utilizar la función de servidor DHCP.

  • [Activar configuración]: seleccione si desea activar la función de servidor DHCP. [Desactivado] es la opción predeterminada.

  • [Dirección IPv4 concedida]: especifique el intervalo de direcciones IPv4 concedidas por el servidor DHCP cuando se active la función de servidor DHCP.

  • [Máscara de subred]: especifique la máscara de subred de las direcciones IPv4 concedidas por el servidor DHCP cuando se active la función de servidor DHCP.

  • [Periodo de concesión]: especifique el periodo de concesión de las direcciones IPv4 concedidas por el servidor DHCP cuando se active la función de servidor DHCP.

[Número permitido de dispositivos simultáneos]

Introduzca el número de dispositivos que se pueden conectar simultáneamente al punto de acceso.

[5] dispositivos es la opción predeterminada.

[Configuración intensidad señal]

Seleccione la intensidad del campo de radio del punto de acceso entre tres niveles (bajo, medio y alto).

[Alto] es la opción predeterminada.

[Visualizar disp. conectados]

Visualiza una lista de nombres y direcciones MAC de los adaptadores de LAN inalámbrica que están conectados al punto de acceso.

Configuración para utilizar esta máquina como propietario de grupo Wireless LAN Direct

Wireless LAN Direct es un estándar que permite la conexión directa inalámbrica con un terminal sin utilizar un punto de acceso. En este paso, configure los ajustes para utilizar esta máquina como propietario de grupo Wireless LAN Direct

Defina esta opción si ha seleccionado [Por cable + inalámbrica (Wi-Fi Direct)] en [Red] - [Configuración de la interfaz de red] en el modo Administrador.

En el modo Administrador, seleccione [Red] - [Configuración de red inalámbrica] - [Configuración inalámbrica del dispositivo principal] y, a continuación, defina los ajustes siguientes.

Ajustes

Descripción

[SSID]

Introduzca el valor de SSID para usar esta máquina como punto de acceso de LAN inalámbrica (utilizando un máximo de 32 bytes).

[SSID virtual]

Visualiza la SSID virtual generada automáticamente cuando el dispositivo se utiliza como propietario de grupo Wireless LAN Direct.

[Autenticación/Algoritmo de cifrado]

Seleccione el algoritmo que se va a utilizar para la autenticación o el cifrado.

[Sin autenticación/Cifrado] es la opción predeterminada.

[Contraseña]

Especifique la contraseña cuando se seleccione otro algoritmo que no sea [WEP] en [Autenticación/Algoritmo de cifrado].

  • [Método de introducción de código]: seleccione un método para introducir la contraseña.

  • [Contraseña]: introduzca la contraseña. Para cambiar la contraseña, seleccione la casilla de verificación [Cambiar la contraseña (frase)].

  • [Actualizar contras. (frase) autom.]: seleccione [Act.] para actualizar automáticamente la contraseña. Especifique también el intervalo para actualizar la frase de contraseña.

[Interruptor autom. de 20 a 40 MHz]

Seleccione [Act.] para intentar una comunicación de alta velocidad con 40 MHz.

[Desact.] es la opción predeterminada.

[Canal inalámbrico]

Seleccione el canal inalámbrico que utilizará el punto de acceso.

Si selecciona [Auto], se buscará un canal que no esté siendo utilizado por otro punto de acceso y se asignará automáticamente al punto de acceso.

[Auto] es la opción predeterminada.

[DHCP Config servidor]

Configure los ajustes para utilizar la función de servidor DHCP.

  • [Activar configuración]: seleccione si desea activar la función de servidor DHCP. [Desactivado] es la opción predeterminada.

  • [Dirección IPv4 concedida]: especifique el intervalo de direcciones IPv4 concedidas por el servidor DHCP cuando se active la función de servidor DHCP.

  • [Máscara de subred]: especifique la máscara de subred de las direcciones IPv4 concedidas por el servidor DHCP cuando se active la función de servidor DHCP.

  • [Periodo de concesión]: especifique el periodo de concesión de las direcciones IPv4 concedidas por el servidor DHCP cuando se active la función de servidor DHCP.

[Número permitido de dispositivos simultáneos]

Introduzca el número de dispositivos que se pueden conectar simultáneamente al punto de acceso.

[5] dispositivos es la opción predeterminada.

[Configuración intensidad señal]

Seleccione la intensidad del campo de radio del punto de acceso entre tres niveles (bajo, medio y alto).

[Alto] es la opción predeterminada.

[Visualizar disp. conectados]

Visualiza una lista de nombres y direcciones MAC de los adaptadores de LAN inalámbrica que están conectados al punto de acceso.

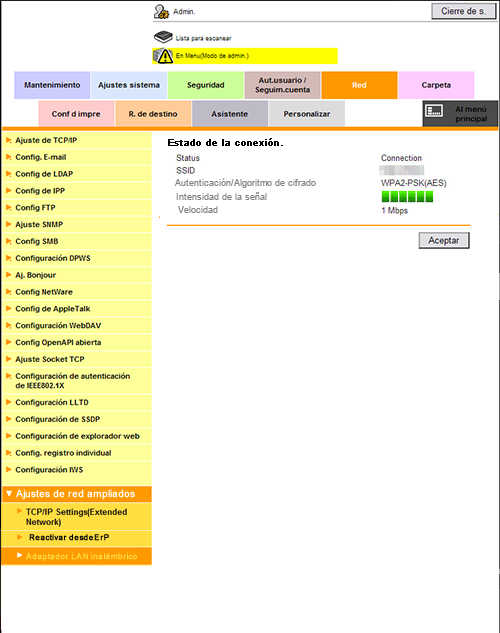

Comprobación del estado de comunicación del entorno de red inalámbrica

Puede seleccionar [Red] - [Configuración de red inalámbrica] - [Adaptador LAN inalámbrico] - [Estado de la conexión.] en el modo Administrador para comprobar el punto de acceso conectado a esta máquina, la intensidad del campo de radio del punto de acceso y la velocidad de la comunicación actual.

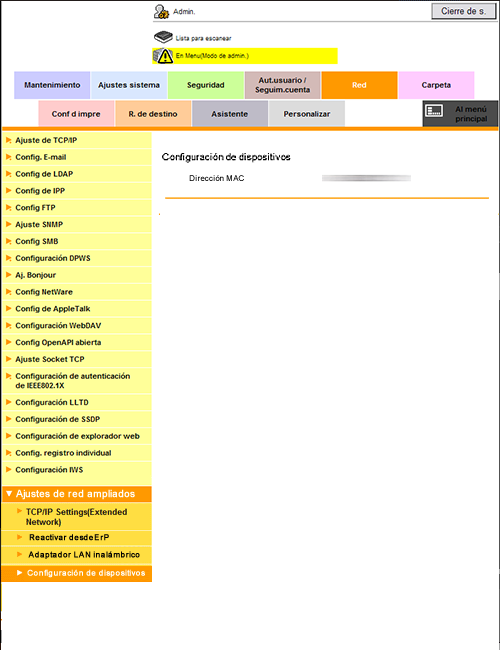

Comprobación de la dirección Mac del adaptador de red inalámbrica

Puede seleccionar [Red] - [Configuración de red inalámbrica] - [Config dispositivo] en el modo Administrador para comprobar la dirección Mac del adaptador de red inalámbrica.
