Nombre y función de cada pieza de la unidad principal
Frontal/lateral
N.º | Nombre | Descripción |
|---|---|---|
1 | Panel de control | Se utiliza para configurar varios ajustes en esta máquina. |
2 | Alimentador automático de documentos | Introduce de forma automática y escanea los originales por páginas. Esta unidad escanea un original de 2 caras y solo requiere que el papel se introduzca en la máquina una vez sin invertirlo. Esta unidad se denomina ADF en el manual. |
3 | Cubierta de alimentación de ADF | Abra esta cubierta para eliminar un atasco de papel en el ADF. |
4 | Guía lateral | Ajuste esta guía junto con la anchura del original. |
5 | Bandeja de originales | Cargue el original hacia arriba en esta bandeja. |
6 | Bandeja de salida de originales | El original escaneado sale de esta bandeja. |
7 | Tope de documentos | Evita que el original caiga cuando es expulsado. |
8 | Conexión de alimentación | Conecte el cable de alimentación a esta entrada para proporcionar energía a esta máquina. |
9 | Bandeja manual | Se utiliza para imprimir datos en papel o sobres de tamaño no estándar. Si desea más información sobre el papel disponible, consulte Aquí. |
10 | Interruptor de corriente principal | Pulse este interruptor para encender y apagar la máquina. |
11 | Puerto USB (tipo A) USB 2.0/1.1 | Se utiliza para conectar una unidad de memoria externa (memoria USB) a la máquina. |
12 | Bandeja 1 | Permite cargar hasta 500 hojas. Si desea más información sobre el papel disponible, consulte Aquí. |
13 | Zona táctil móvil | Esta área se utiliza para asociar la máquina con un terminal Android compatible con NFC o con un terminal iOS compatible con Bluetooth LE. |
14 | Indicador de datos | Parpadea o se ilumina para indicar el estado de recepción de datos en esta máquina. Para obtener más información, consulte Aquí. |
15 | Bandeja de salida | Se usa para la salida de páginas impresas. |
N.º | Nombre | Descripción |
|---|---|---|
1 | Cristal de originales | Se utiliza para cargar el original. |
2 | Cristal hendido del escáner | Se utiliza para escanear una imagen del original cuando se utiliza el ADF. |
3 | Almohadilla de los originales | Fija los originales cargados. |
Parte posterior
En esta ilustración se muestra la unidad principal con el kit de fax FK-517 opcional.
En ciertas áreas, bizhub C4050i incluye el kit de fax FK-517 de serie.
N.º | Nombre | Descripción |
|---|---|---|
1 | Puerto (LAN) Ethernet (1000Base-T/100Base-TX/10Base-T) | Conéctelo a este puerto al utilizar esta máquina como una impresora de red o escáner de red. |
2 | Puerto USB (tipo B) | Conéctelo a este puerto al utilizar esta máquina como una impresora conectada a USB. |
3 | Conector LÍNEA (línea telefónica) | Se utiliza para conectar una línea telefónica de abonado general. |
4 | Conector para teléfono (TEL) | Se utiliza para conectar un cable telefónico. |
El puerto de red de este producto sigue los n.º 1 y 2. Se activa un puerto cuando un puerto de red inserta un cable.

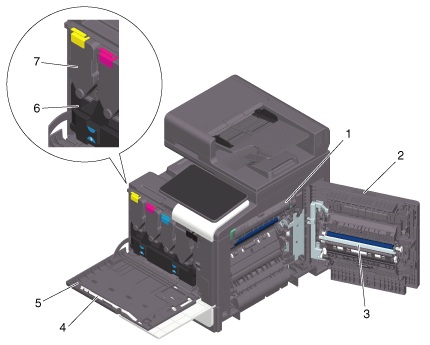

Interno
N.º | Nombre | Descripción |
|---|---|---|
1 | Unidad de fusión | Se utiliza para fundir el tóner al papel utilizando calor y presión. |
2 | Puerta derecha | Abra esta puerta para eliminar un atasco de papel. |
3 | Unidad de transporte de papel | Se usa para transportar el papel. Al realizar una impresión a 2 caras, esta unidad invierte el papel. |
4 | Limpiador del cabezal de impresión | Se utiliza para limpiar la superficie del cristal del cabezal de impresión. |
5 | Puerta frontal | Abra esta puerta para sustituir el cartucho de tóner o el bote de tóner residual, y para limpiar el cristal del cabezal de impresión. |
6 | Botella de tóner residual | Se utiliza para recoger tóners residuales usados. |
7 | Cartucho de tóner | Esta máquina proporciona un cartucho de tóner en cuatro colores: cian (C), magenta (M), amarillo (Y) y negro (K). Se crea una imagen a todo color combinando los cuatro colores de tóner. |
