Vérifier le nom et la fonction des pièces de cette machine

Avant

Numéro

Nom

Description

1

Panneau de contrôle

Utilisé pour configurer divers paramètres de cette machine.

2

Introducteur Autom. Document

Introduit et numérise automatiquement les originaux page par page. De plus, cette unité retourne et numérise automatiquement les originaux recto-verso.

Dans le manuel, cette unité est désignée ADF.

2-a

Capot du chargeur automatique

Ouvrez ce capot pour éliminer un bourrage papier dans l'ADF.

2-b

Réglette latérale

Ajustez cette réglette le long de la largeur de l'original.

2-c

Bac des originaux

Chargez l'original dans ce magasin face vers le haut.

2-d

Bac de sortie des originaux

L'original numérisé sort dans ce bac.

2-e

Butée document

Empêche la chute de l'original éjecté.

3

Port USB (type A) USB 2.0/1.1

Utilisé pour connecter une unité de mémoire externe (unité de mémoire USB) à cette machine.

4

Introducteur manuel

Utilisé pour imprimer les données sur du papier de format non standardisé ou sur des enveloppes.

Pour plus de détails sur les types de papier disponibles, voirIci.

5

Bac 1

Permet de charger au maximum 550 feuilles.

Pour plus de détails sur les types de papier disponibles, voirIci.

6

Voyant Données

Clignote ou s'allume pour indiquer l'état de réception de données de cette machine.

Pour plus de détails, voir Ici.

7

Bac de sortie

Sortie des pages imprimées.

bizhub C3851FS est doté de l'unité de finition. Pour plus de détails, voir Ici.

Avant : chargeur auto documents ouvert

Numéro

Nom

Description

1

Levier de verrouillage scanner

Utilisé pour verrouiller ou déverrouiller le scanner.

Pour utiliser cette machine, déverrouillez le scanner.

2

Vitre d'exposition

Utilisée pour charger l'original.

3

Vitre rainurée de numérisation

Utilisée pour numériser une image d'original lors de l'utilisation de l'ADF.

Cette unité est désignée Vitre de numérisation ou Vitre d'exposition dans le manuel.

4

Couvre-original

Permet de maintenir en place les originaux chargés.

Côté/arrière

Cette vue montre la machine équipée du kit Fax FK-517 installé en option.

Le kit fax FK-517 fait partie de l'équipement standard des bizhub C3851FS/C3851.

Numéro

Nom

Description

1

Interrupteur d'alimentation

Actionner cet interrupteur pour mettre la machine en marche ou l'arrêter.

2

Prise du cordon secteur

Branchez le cordon d'alimentation à cette entrée pour alimenter la machine en courant.

3

Port USB (type B)

Connecter à ce port lorsque cette machine est utilisée comme imprimante USB.

4

Port Ethernet (LAN) (1000Base-T/100Base-TX/10Base-T)

Connecter à ce port lorsque cette machine est utilisée comme imprimante réseau ou comme scanner réseau.

5

Connecteur LINE (ligne téléphonique)

Permet de connecter un poste d'abonné.

6

Prise combiné téléphonique (TEL)

Utilisée pour connecter un cordon téléphonique.

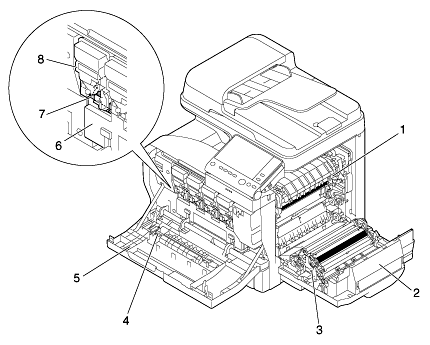

Intérieur

Numéro

Nom

Description

1

Unité de fixation

Utilisé pour mélanger le toner au papier à l'aide de la chaleur et de la pression.

2

Porte de droite

Ouvrez cette porte pour dégager un bourrage papier.

3

Convoyeur papier

Transporte le papier. Pour exécuter l'impression recto-verso, cette unité retourne le papier.

4

Outil de nettoyage des lentilles laser de l'imprimante

Nettoyez la surface de la vitre de la tête d'impression.

5

Porte avant

Ouvrez cette porte pour remplacer la cartouche toner, l'unité image ou le flacon de toner usagé et pour nettoyer les lentilles laser.

6

Flacon de toner usagé

Utilisé pour récupérer les toners usagés.

7

Unité image

Utilisée pour créer une image imprimée.

8

Cartouche de toner

Cette machine utilise une cartouche de toner en quatre couleurs : cyan (C), magenta (M), jaune (J), et noir (N). Une image pleine couleur est créée par la combinaison des quatre couleurs de toner.

Unité de finition (bizhub C3851FS)

Numéro

Nom

Description

1

Magasin principal

Sortie des pages imprimées.

2

Magasin de traitement

Utilisé pour l'agrafage. Ce plateau sert également à éjecter les feuilles imprimées vers le plateau principal.

L'extension du bac de sortie de l'unité de finition empêche les feuilles imprimées de tomber.

  1. Attrapez la poignée à l'avant du bac principal, puis tirez le bac d'extension.

  2. Tournez la partie téléscopique du bac d'extension dans le sens antihoraire avant de l'insérer dans le bac principal.

  3. Soulevez le ba d'extension à gauche du magasin de traitement.

    Les préparatifs sont alors terminés.
