Namen und Funktionen der einzelnen Teile des Systems

1

Bedienfeld

Dient zum Festlegen verschiedener Einstellungen für das System.

2

Automatischer Dokumenteneinzug

Dient zum automatischen seitenweisen Zuführen und Scannen von Originalen. Außerdem werden mit dieser Einheit zweiseitige Originale automatisch gewendet und gescannt.

Sie wird im Handbuch als ADF bezeichnet.

2-a

ADF-Abdeckung

Öffnen Sie diese Abdeckung zum Beseitigen eines Papierstaus im ADF.

2-b

Seitliche Führung

Diese Führung wird an die Breite des Originals angepasst.

2-c

Originalfach

Originale werden mit der Druckseite nach oben in dieses Fach eingelegt.

2-d

Originalablage

Das gescannte Original wird in dieses Fach ausgegeben.

2-e

Dokumentanschlag

Damit wird verhindert, dass das ausgegebene Original herunterfällt.

3

USB-Anschluss (Typ A) USB 2.0/1.1

Dient zum Anschließen einer externen Speichereinheit (USB-Speicher) an dieses System.

4

Stapelanlage/ Spezialeinzug

Dient zum Drucken auf Papier in einem Sonderformat oder auf Umschlägen.

Ausführliche Informationen zu den verfügbaren Papiertypen finden Sie Hier.

5

Fach 1

Hier können bis zu 550 Blatt eingelegt werden.

Ausführliche Informationen zu den verfügbaren Papiertypen finden Sie Hier.

6

LED "Daten"

Blinkt oder leuchtet, um den Datenempfangsstatus des Systems darzustellen.

Ausführliche Informationen finden Sie Hier.

7

Ausgabefach

Gibt gedruckte Seiten aus.

Der bizhub C3851FS ist mit dem Finisher ausgestattet. Ausführliche Informationen finden Sie Hier.

1

Scanner-Verriegelungshebel

Dient zum Ver- bzw. Entriegeln des Scanners.

Für die Verwendung dieses Systems muss der Scanner entriegelt werden.

2

Vorlagenglas

Dient zum Auflegen von Originalen.

3

Schlitzglas

Dient zum Scannen eines Originalbildes bei Verwendung des ADF.

Diese Einheit wird in dieser Anleitung als Schlitzglas oder Original-Schlitzglas bezeichnet.

4

Originalandrückmatte

Fixiert die eingelegten Originale.

1

Netzschalter

Mit diesem Schalter wird das System ein- und ausgeschaltet.

2

Netzanschluss

Verbinden Sie das Netzkabel mit diesem Anschluss, um das System mit Strom zu versorgen.

3

USB-Port (Typ B)

Dieser Anschluss wird verwendet, wenn das System über einen USB-Anschluss genutzt wird.

4

Ethernet (LAN)-Anschluss (1000Base-T/100Base-TX/10Base-T)

Dieser Anschluss wird verwendet, wenn das System als Netzwerkdrucker oder -scanner eingesetzt wird.

5

LINE-Buchse (Telefonleitung)

Dient zum Anschließen einer allgemeinen Teilnehmerleitung.

6

Buchse für den Anschluss eines Telefons (TEL)

Dient zum Anschließen eines Telefonkabels.

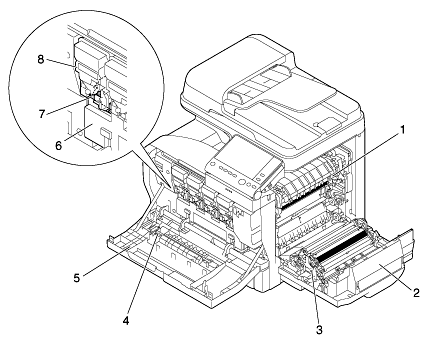

1

Fixiereinheit

Dient zum Fixieren von Toner auf Papier mithilfe von Wärme und Druck.

2

Rechte Klappe

Diese Klappe wird geöffnet, um einen Papierstau zu beheben.

3

Papiertransporteinheit

Transportiert das Papier. Beim 2-seitigen Druck wird mit dieser Einheit das Papier gewendet.

4

Laserlinsen-Reiniger

Reinigen Sie die Oberfläche des Druckkopfglases.

5

Frontklappe

Öffnen Sie diese Klappe, um die Tonerkartusche, die Bildeinheit oder den Resttonerbehälter zu wechseln und die Laserlinse zu reinigen.

6

Resttonerbehälter

Dient zur Aufnahme verbrauchten Toners.

7

Bildeinheit

Dient zum Erzeugen eines Druckbildes.

8

Tonerkartusche

Dieses System enthält Tonerkartuschen in vier Farben: Cyan (C), Magenta (M), Gelb (Y) und Schwarz (K). Durch die Kombination der vier Tonerfarben entsteht ein Vollfarbbild.

1

Hauptfach

Gibt gedruckte Seiten aus.

2

Verarbeitungsfach

Wird zum Heften verwendet. Dieses Fach wird außerdem für die Ausgabe der gedruckten Blätter in die Hauptablage verwendet.
