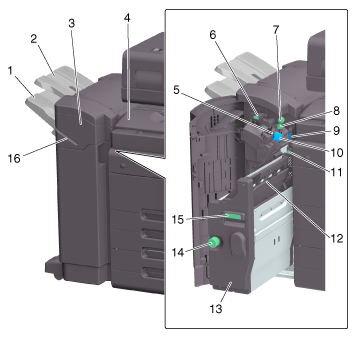

Finisher FS-539/FS-539 SD/Locheinheit PK-524
Nr. | Name | Beschreibung |
|---|---|---|
1 | Ausgabefach 2 | Gibt gedruckte Seiten aus. |
2 | Ausgabefach 1 | Gibt gedruckte Seiten aus. |
3 | Frontklappe | Öffnen Sie diese Klappe zum Beheben eines Papierstaus oder Heftklammerstaus oder zum Austauschen eines Heftklammermagazins. |
4 | Abdeckung der horizontalen Transporteinheit | Gibt gedruckte Seiten aus. Öffnen Sie diese Abdeckung, um Papier zu entfernen, das einen Papierstau in der horizontalen Transporteinheit verursacht hat. |
5 | Hefter | Zum Beheben eines Heftklammerstaus schieben Sie diese Einheit nach vorn. |
6 | Führungshebel [FS2] | Drehen Sie diesen Hebel, um einen Papierstau zu beheben. |
7 | Rad zur Papierstaubehebung [FS1] | Drehen Sie an diesem Rad, um Papier zu entfernen, das einen Papierstau im Finisher verursacht hat. |
8 | Rad zur Papierstaubehebung [FS5] | Drehen Sie an diesem Rad, um Papier zu entfernen, das einen Papierstau im Finisher verursacht hat. |
9 | Lochabfallbehälter | Entfernen Sie diese Box zum Entsorgen von Lochabfall. |
10 | Heftklammermagazin | Ziehen Sie zum Beheben eines Heftklammerstaus oder zum Austauschen eines Heftklammermagazins dieses Magazin aus dem Finisher heraus. |
11 | Führungshebel [FS4] | Drehen Sie diesen Hebel, um einen Papierstau zu beheben. |
12 | Griff [SD2] | Drehen Sie diesen Hebel, um einen Papierstau zu beheben. |
13 | Broschürenfinisher | Ziehen Sie diese Einheit zum Beheben eines Papierstaus oder Heftklammerstaus oder zum Austauschen eines Heftklammermagazins heraus. |
14 | Rad zur Papierstaubehebung [SD3] | Drehen Sie an diesem Rad, um Papier zu entfernen, das einen Papierstau im Finisher verursacht hat. |
15 | Griff [SD1] | Halten Sie den Broschürenfinisher an diesem Griff, um ihn hineinzuschieben oder herauszuziehen. |
16 | Manuelles Heften | Wird verwendet, um die gedruckten Blätter manuell an der Ecke zu heften. Ausführliche Informationen finden Sie Hier. |
17 | Transporteinheit [FS3] | Öffnen Sie diese Abdeckung, um Papier zu entfernen, das einen Papierstau in der Transporteinheit verursacht hat. |
18 | Locheinheit | Zum Lochen bedruckter Seiten zum Abheften ist die Locheinheit am Finisher zu installieren. |
19 | Obere Abdeckung | Öffnen Sie diese Abdeckung, um Papier zu entfernen, das einen Papierstau im Finisher verursacht hat. |
20 | Heft/Falzeinheit 1 | Ziehen Sie zum Beheben eines Heftklammerstaus oder zum Austauschen eines Heftklammermagazins dieses Magazin aus dem Broschürenfinisher heraus. |
21 | Heft/Falzeinheit 2 | Ziehen Sie zum Beheben eines Heftklammerstaus oder zum Austauschen eines Heftklammermagazins dieses Magazin aus dem Broschürenfinisher heraus. |
22 | Griff [SD5] | Drehen Sie diesen Hebel, um einen Papierstau zu beheben. |
23 | Griff [SD4] | Drehen Sie diesen Hebel, um einen Papierstau zu beheben. |
24 | Falzausgabefach | Dient zur Ausgabe gefalzter/mittig gehefteter Druckseiten. |
