Unità di finitura FS-537/ Pinzatore a sella SD-512Kit di perforazione PK-523/Unità di piegatura a Z, ZU-609


N. | Nome | Descrizione |
---|---|---|

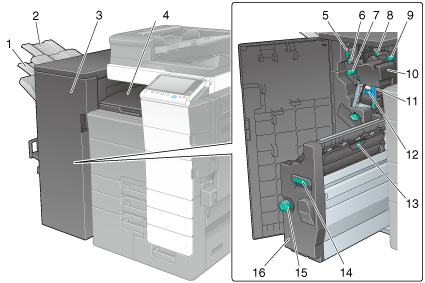

1 | Uscita vassoio 2 | Uscite pagine stampate. |
2 | Uscita vassoio 1 | Uscite pagine stampate. |
3 | Sportello anteriore | Aprire questo sportello per rimuovere un inceppamento di carta o della pinzatura, oppure quando si sostituisce una cartuccia di punti metallici. |
4 | Copertura unità di trasporto orizzontale | Aprire questo coperchio per rimuovere la carta che ha causato un inceppamento nell'unità di trasporto orizzontale. |
5 | Leva guida [FS4] | Ruotare questa manopola per eliminare un inceppamento di carta. |
6 | Leva guida [FS5] | Ruotare questa manopola per eliminare un inceppamento di carta. |
7 | Manopola di rimozione inceppamento [FS3] | Ruotare questa manopola per rimuovere la carta che ha provocato un inceppamento nell'unità di finitura. |
8 | Leva guida [FS10] | Ruotare questa manopola per eliminare un inceppamento di carta. |
9 | Manopola di rimozione inceppamento [FS1] | Ruotare questa manopola per rimuovere la carta che ha provocato un inceppamento nell'unità di finitura. |
10 | Kit di perforazione | Fora i fogli stampati per l'archiviazione, installando il kit di perforazione nell'unità di finitura. |
11 | Contenitore degli scarti di foratura | Rimuovere questo contenitore per gettare i residui della foratura. |
12 | Portacartuccia | Estrarre questa cartuccia dall'unità di finitura per rimuovere un inceppamento punti oppure per sostituire una cartuccia punti. |
13 | Maniglia [SD2] | Ruotare questa maniglia per rimuovere la carta inceppata. |
14 | Maniglia [SD1] | Impugnare questa maniglia per spostare la pinzatrice a sella verso l'interno e verso l'esterno. |
15 | Manopola di rimozione inceppamento [SD3] | Ruotare questa manopola per rimuovere la carta che ha provocato un inceppamento nell'unità di finitura. |
16 | Pinzatrice a sella | Estrarre questa unità per rimuovere un inceppamento della carta o un inceppamento della pinzatura, oppure quando si sostituisce una cartuccia di punti metallici. |

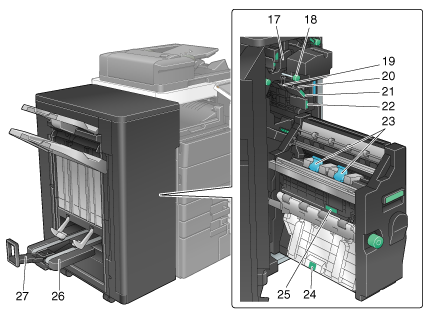

17 | Unità di piegatura a Z | Se l'unità di piega a Z è installata sull'unità di finitura, la macchina effettua la piegatura a Z sul lato lungo della carta copiata prima di espellerla. |
18 | Manopola di rimozione inceppamento [FS2] | Ruotare questa manopola per rimuovere la carta che ha provocato un inceppamento nell'unità di finitura. |
19 | Leva guida [FS9] | Ruotare questa manopola per eliminare un inceppamento di carta. |
20 | Leva guida [FS8] | Ruotare questa manopola per eliminare un inceppamento di carta. |
21 | Leva guida [FS7] | Ruotare questa manopola per eliminare un inceppamento di carta. |
22 | Leva guida [FS6] | Ruotare questa manopola per eliminare un inceppamento di carta. |
23 | Portacartuccia | Estrarre questa cartuccia dalla pinzatrice a sella per rimuovere un inceppamento della pinzatura oppure per sostituire una cartuccia di punti metallici. |
24 | Leva guida [SD4] | Ruotare questa manopola per eliminare un inceppamento di carta. |
25 | Leva guida [SD5] | Ruotare questa manopola per eliminare un inceppamento di carta. |
26 | Vassoio di uscita piegatura | Consente di espellere la carta di piegatura/rilegatura stampata. |
27 | Fermo | Impedisce la caduta della carta in uscita. È possibile modificare l'angolo del Vassoio di uscita. Per ulteriori dettagli, contattate il tecnico dell'assistenza. |
