Finisher FS-537/Broschürenfinisher SD-512/Locheinheit PK-523/Z-Falz-Einheit ZU-609

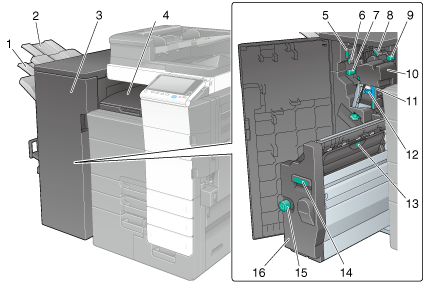

Nr.

Name

Beschreibung

1

Ausgabefach 2

Gibt gedruckte Seiten aus.

2

Ausgabefach 1

Gibt gedruckte Seiten aus.

3

Frontklappe

Öffnen Sie diese Klappe zum Beheben eines Papierstaus oder Heftklammerstaus oder zum Austauschen eines Heftklammermagazins.

4

Abdeckung der horizontalen Transporteinheit

Öffnen Sie diese Abdeckung, um Papier zu entfernen, das einen Papierstau in der horizontalen Transporteinheit verursacht hat.

5

Führungshebel [FS4]

Drehen Sie diesen Hebel, um einen Papierstau zu beheben.

6

Führungshebel [FS5]

Drehen Sie diesen Hebel, um einen Papierstau zu beheben.

7

Rad zur Papierstaubehebung [FS3]

Drehen Sie an diesem Rad, um Papier zu entfernen, das einen Papierstau im Finisher verursacht hat.

8

Führungshebel [FS10]

Drehen Sie diesen Hebel, um einen Papierstau zu beheben.

9

Rad zur Papierstaubehebung [FS1]

Drehen Sie an diesem Rad, um Papier zu entfernen, das einen Papierstau im Finisher verursacht hat.

10

Locheinheit

Zum Lochen bedruckter Seiten zum Abheften ist die Locheinheit am Finisher zu installieren.

11

Lochabfallbehälter

Entfernen Sie diese Box zum Entsorgen von Lochabfall.

12

Heftklammermagazin

Ziehen Sie zum Beheben eines Heftklammerstaus oder zum Austauschen eines Heftklammermagazins dieses Magazin aus dem Finisher heraus.

13

Griff [SD2]

Drehen Sie diesen Hebel, um einen Papierstau zu beheben.

14

Griff [SD1]

Halten Sie den Broschürenfinisher an diesem Griff, um ihn hineinzuschieben oder herauszuziehen.

15

Rad zur Papierstaubehebung [SD3]

Drehen Sie an diesem Rad, um Papier zu entfernen, das einen Papierstau im Finisher verursacht hat.

16

Broschürenfinisher

Ziehen Sie diese Einheit zum Beheben eines Papierstaus oder Heftklammerstaus oder zum Austauschen eines Heftklammermagazins heraus.

17

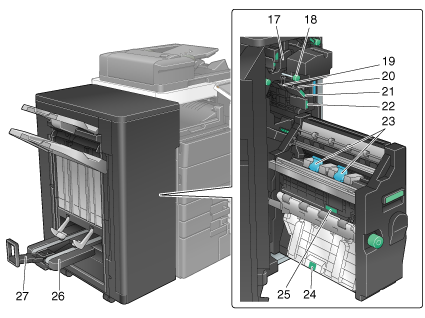

Z-Falz-Einheit

Wenn die Z-Falz-Einheit auf dem Finisher installiert ist, versieht das System das kopierte Papier vor der Ausgabe entlang der langen Seite mit einem Z-Falz.

18

Rad zur Papierstaubehebung [FS2]

Drehen Sie an diesem Rad, um Papier zu entfernen, das einen Papierstau im Finisher verursacht hat.

19

Führungshebel [FS9]

Drehen Sie diesen Hebel, um einen Papierstau zu beheben.

20

Führungshebel [FS8]

Drehen Sie diesen Hebel, um einen Papierstau zu beheben.

21

Führungshebel [FS7]

Drehen Sie diesen Hebel, um einen Papierstau zu beheben.

22

Führungshebel [FS6]

Drehen Sie diesen Hebel, um einen Papierstau zu beheben.

23

Heftklammermagazin

Ziehen Sie zum Beheben eines Heftklammerstaus oder zum Austauschen eines Heftklammermagazins dieses Magazin aus dem Broschürenfinisher heraus.

24

Führungshebel [SD4]

Drehen Sie diesen Hebel, um einen Papierstau zu beheben.

25

Führungshebel [SD5]

Drehen Sie diesen Hebel, um einen Papierstau zu beheben.

26

Falzausgabefach

Dient zur Ausgabe des bedruckten gefalzten bzw. gebundenen Papiers.

27

Anschlag

Verhindert, dass das ausgegebene Papier zu Boden fällt.

Sie können den Winkel des Ausgabefachs einstellen. Weitere Informationen erhalten Sie von Ihrem Kundendienst.
