Bedienung der Zuschießeinheit

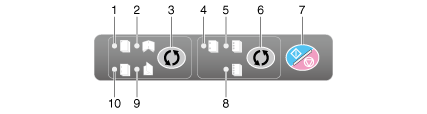

Bedienfeldtasten
Wenn die Zuschießeinheit PI‑505 am Finisher FS‑535 installiert ist, kann der Finisher FS-535 manuell über das Bedienfeld der Zuschießeinheit betrieben werden.
Nr. | Name | Beschreibung |
|---|---|---|
1 | Anzeigelämpchen für Eckenheftung | Zeigt an, dass die Hefteinstellung Ecke gewählt wurde. |
2 | Anzeigelämpchen für Mittenheftung und Falzung | Zeigt an, dass Mittenheftung gewählt wurde. |
3 | Ausgabe | Drücken Sie diese Taste, um die Ausgabe zu wählen. |
4 | Anzeigelämpchen für 2-fach-Lochung | Zeigt an, dass 2-fach-Lochung gewählt wurde. |
5 | Anzeigelämpchen für 3-fach-Lochung | Zeigt an, dass 3-fach-Lochung gewählt wurde. |
6 | Lochmodus wählen | Drücken Sie diese Taste, um die Lochungsart zu wählen. |
7 | Start/Stopp | Mit dieser Taste wird der Betrieb der Zuschießeinheit gestartet. Wenn Sie diese Taste drücken, während die Einheit in Betrieb ist, stellt sie den Betrieb ein. |
8 | Anzeigelämpchen für 4-fach-Lochung | Zeigt an, dass 4-fach-Lochung gewählt wurde. |
9 | Anzeigelämpchen für Wickelfalz | Zeigt an, dass Wickelfalz gewählt wurde. |
10 | Anzeigelämpchen für 2-fach-Heftung | Zeigt an, dass 2-fach-Heftung gewählt wurde. |

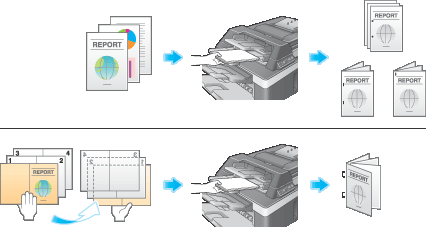

Ausgabe mit der Zuschießeinheit
Nur das untere Fach kann als Papierfach verwendet werden. Das obere Fach ist nicht verfügbar.
Legen Sie Papier in das untere Fach der Zuschießeinheit ein und stellen Sie die seitliche Führung auf das Papierformat ein.
Legen Sie das Original so ein, dass die Oberseite zur Rückseite des Systems zeigt.
Wenn Sie die Eckenheftung oder die 2-fach-Heftung verwenden möchten, legen Sie das Papier mit der Druckseite nach oben ein.
Wenn die ausgegebenen Blätter gelocht werden sollen, legen Sie das Papier mit der Druckseite nach oben ein.
Wenn die ausgegebenen Blätter gebunden werden sollen, legen Sie die Vorderseite des Papiers mit der Druckseite nach unten ein.
Wenn Sie die Wickelfalz-Funktion verwenden möchten, legen Sie die Außenseite des Papiers mit der Druckseite nach unten ein.
Drücken Sie die Taste Ausgabe und die Taste Lochmodus wählen und geben Sie die gewünschte Einstellung für die Ausgabe an.
Zum Einrichten der Ausgabeeinstellungen drücken Sie die Taste Ausgabe, um die LED einzuschalten. Zum Einrichten der Locheinstellungen drücken Sie die Taste Lochmodus wählen, um die LED einzuschalten.
Die Locheinstellungen können gleichzeitig mit der Einstellung für die Eckenheftung oder 2-fach-Heftung verwendet werden.
Drücken Sie die Taste Start/Stopp.
Wenn die Taste Start/Stopp während eines aktiven Vorgangs gedrückt wird, wird dieser Vorgang angehalten.
