Finisher FS-535/Broschürenfinisher SD-512/Locheinheit PK-521
Nr. | Name | Beschreibung |
|---|---|---|

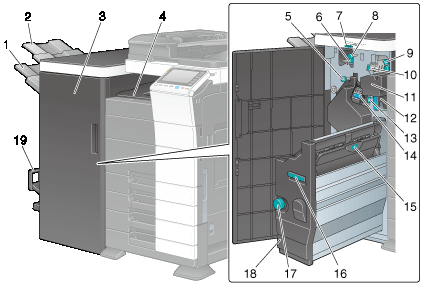

1 | Ausgabefach 2 | Nimmt Druckseiten auf. |
2 | Ausgabefach 1 | Nimmt Druckseiten auf. |
3 | Frontklappe | Öffnen Sie diese Klappe zum Beheben eines Papierstaus oder Heftklammerstaus oder zum Austauschen eines Heftklammermagazins. |
4 | Abdeckung der horizontalen Transporteinheit | Öffnen Sie diese Abdeckung, um Papier zu entfernen, das einen Papierstau in der horizontalen Transporteinheit verursacht hat. |
5 | Rad zur Papierstaubehebung [FS7] | Drehen Sie an diesem Rad, um Papier zu entfernen, das einen Papierstau im Finisher verursacht hat. |
6 | Führungshebel [FS6] | Drehen Sie diesen Hebel, um einen Papierstau zu beheben. |
7 | Führungshebel [FS8] | Drehen Sie diesen Hebel, um einen Papierstau zu beheben. |
8 | Rad zur Papierstaubehebung [FS5] | Drehen Sie an diesem Rad, um Papier zu entfernen, das einen Papierstau im Finisher verursacht hat. |
9 | Führungshebel [FS3] | Drehen Sie diesen Hebel, um einen Papierstau zu beheben. |
10 | Führungshebel [FS4] | Drehen Sie diesen Hebel, um einen Papierstau zu beheben. |
11 | Locheinheit | Zum Lochen bedruckter Seiten zum Abheften ist die Locheinheit am Finisher zu installieren. |
12 | Lochabfallbehälter | Entfernen Sie diese Box zum Entsorgen von Lochabfall. |
13 | Führungshebel [FS9] | Drehen Sie diesen Hebel, um einen Papierstau zu beheben. |
14 | Heftklammermagazin | Ziehen Sie zum Beheben eines Heftklammerstaus oder zum Austauschen eines Heftklammermagazins dieses Magazin aus dem Finisher heraus. |
15 | Griff [SD2] | Drehen Sie diesen Hebel, um einen Papierstau zu beheben. |
16 | Griff [SD1] | Halten Sie den Broschürenfinisher an diesem Griff, um ihn hineinzuschieben oder herauszuziehen. |
17 | Rad zur Papierstaubehebung [SD3] | Drehen Sie an diesem Rad, um Papier zu entfernen, das einen Papierstau im Finisher verursacht hat. |
18 | Broschürenfinisher | Ziehen Sie diese Einheit zum Beheben eines Papierstaus oder Heftklammerstaus oder zum Austauschen eines Heftklammermagazins heraus. |
19 | Falzausgabefach | Dient zur Ausgabe des bedruckten gefalzten bzw. gebundenen Papiers. |

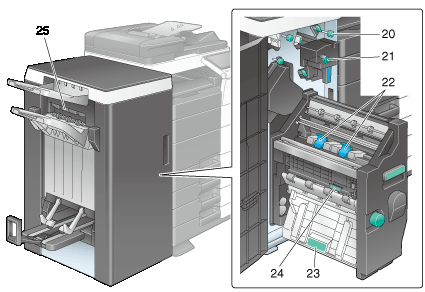

20 | Rad zur Papierstaubehebung [FS2] | Drehen Sie an diesem Rad, um Papier zu entfernen, das einen Papierstau im Finisher verursacht hat. |
21 | Führungshebel [FS1] | Drehen Sie diesen Hebel, um einen Papierstau zu beheben. |
22 | Heftklammermagazin | Ziehen Sie zum Beheben eines Heftklammerstaus oder zum Austauschen eines Heftklammermagazins dieses Magazin aus dem Broschürenfinisher heraus. |
23 | Führungshebel [SD4] | Drehen Sie diesen Hebel, um einen Papierstau zu beheben. |
24 | Führungshebel [SD5] | Drehen Sie diesen Hebel, um einen Papierstau zu beheben. |
25 | Ausgabeabdeckung | Diese Abdeckung öffnet sich automatisch, wenn Papier ausgegeben wird. |
