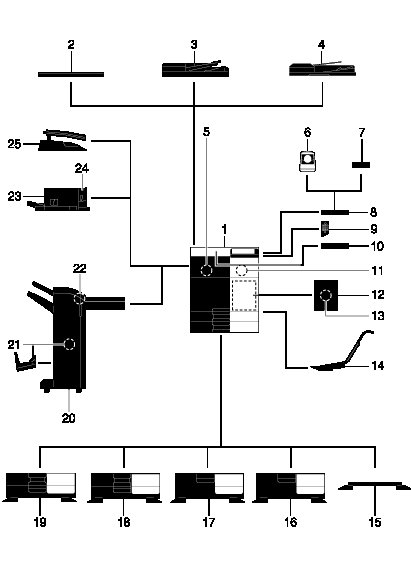

Optionale Komponenten (bizhub 364e/284e/224e)

1

Hauptsystem

Scannt das Original im Scanbereich und druckt ein gescanntes Bild im Druckbereich.

Diese Einheit wird in der Bedienungsanleitung als "System", "Hauptsystem" oder "364e/284e/224e" bezeichnet.

2

Originalabdeckung OC-511

Wird verwendet, um die eingelegten Originale zu fixieren.

Diese Einheit wird in der Bedienungsanleitung als Originalabdeckung bezeichnet.

3

Automatischer Duplex-Originaleinzug DF-624

Dient zum automatischen seitenweisen Zuführen und Scannen von Originalen. Außerdem werden mit dieser Einheit zweiseitige Originale automatisch gewendet und gescannt.

Sie wird im Handbuch als ADF bezeichnet.

4

Dokumenteneinzug für Doppel-Scan DF-701

Dient zum automatischen seitenweisen Zuführen und Scannen von Originalen. Diese Komponente scannt beidseitig bedruckte Originale, wobei das Papier nur einmal eingezogen wird und nicht gewendet werden muss.

Sie wird im Handbuch als ADF bezeichnet.

5

Fax-Kit FK-511

Ermöglicht die Verwendung dieses Systems als Faxgerät. Außerdem ist damit auch die Einbindung zusätzlicher Telefonleitungen möglich.

6

Authentifizierungseinheit AU‑102

Führt Benutzerauthentifizierung durch Scannen von Venenmustern im Finger durch.

Zur Installation der Authentifizierungseinheit AU-102 ist der Ablagetisch WT-506 erforderlich.

Diese Einheit wird in der Bedienungsanleitung als Authentifizierungseinheit bezeichnet.

7

Authentifizierungseinheit AU-201

Führt die Benutzerauthentifizierung durch Lesen der Informationen auf IC-Karten durch.

Zur Installation der Authentifizierungseinheit AU-201 ist das Montage-Kit MK-735 erforderlich.

Diese Einheit kann auch auf dem Ablagetisch WT-506 installiert werden.

Diese Einheit wird in der Bedienungsanleitung als Authentifizierungseinheit bezeichnet.

8

Ablagetisch WT‑506

Bietet eine Ablagefläche, auf der kurzzeitig ein Original oder andere Materialien abgelegt werden können. Wird auch bei installierter Authentifizierungseinheit verwendet.

9

Tastatur KP-101

Die Tastatur befindet sich seitlich am Bedienfeld.

Ermöglicht die Eingabe von Ziffern über die Hardware-Tastatur.

10

Tastaturhalter KH-102

Montieren Sie diesen Halter, wenn Sie eine externe Tastatur verwenden möchten.

Ausführliche Informationen zu externen Tastaturen erhalten Sie von Ihrem Kundendienst.

11

Security-Kit SC-508

Unterstützt die Funktionen "Kopiersperre" und "Kennwortkopie" zur Vermeidung unbefugten Kopierens.

12

Fax-Montage-Kit MK-728

Diese Einheit wird für die Installation des Fax-Kits FK-508 benötigt.

Dieses Sonderzubehör kann in den USA verwendet werden.

13

Fax-Kit FK-508

Wird verwendet, um Telefonleitungen hinzuzufügen.

Das Fax-Montage-Kit MK-728 wird für die Installation des Fax-Kits FK-508 benötigt.

Dieses Sonderzubehör kann in den USA verwendet werden.

14

Montage-Kit MK-730

Dient zum Drucken von Daten auf Bannerpapier.

15

Unterschrank DK-705

Wird verwendet, um das System auf dem Boden aufzustellen.

Diese Einheit wird in der Bedienungsanleitung als Unterschrank bezeichnet.

16

Unterschrank DK-510

Wird verwendet, um das System auf dem Boden aufzustellen.

Diese Einheit wird in der Bedienungsanleitung als Unterschrank bezeichnet.

17

Papiereinzugseinheit PC-410

Nimmt bis zu 2.500 Blatt Papier im Format 8-1/2 11 (A4) auf.

Diese Einheit wird in der Bedienungsanleitung als LCT (integriert) bezeichnet.

18

Papiereinzugseinheit PC-210

Sie können in das obere und untere Fach dieser Einheit jeweils 500 Blatt einlegen.

Diese Einheit wird in der Bedienungsanleitung als Doppel-Papiereinzugseinheit bezeichnet.

19

Papiereinzugseinheit PC-110

Sie können in das obere Fach dieser Einheit 500 Blatt einlegen und das untere Fach als Vorratsbehälter nutzen.

Diese Einheit wird in der Bedienungsanleitung als Einzel-Papiereinzugseinheit bezeichnet.

20

Finisher FS-534

Dient zum Sortieren, Gruppieren und Heften bedruckter Seiten vor der Ausgabe.

Für die Installation des Finishers FS-534 muss der Unterschrank DK-510, die Papiereinzugseinheit PC-410, die Papiereinzugseinheit PC-110 oder die Papiereinzugseinheit PC-210 auf diesem System installiert sein.

21

Broschürenfinisher SD-511

Diese Einheit ist auf dem Finisher FS-534 zu installieren. Diese Einheit unterstützt die Falz-/Bindefunktion.

Wird in der Bedienungsanleitung als Broschürenfinisher bezeichnet.

22

Locheinheit PK-520

Diese Einheit ist auf dem Finisher FS-534 zu installieren.

Diese Einheit unterstützt die Lochfunktion.

23

Finisher FS-533

Installieren Sie diese Einheit am Ausgabefach dieses Systems.

Dient zum Sortieren, Gruppieren und Heften bedruckter Seiten vor der Ausgabe.

24

Locheinheit PK-519

Diese Einheit wird auf dem Finisher FS-533 installiert.

Diese Einheit unterstützt die Lochfunktion.

25

Zweifachablage JS-506

Installieren Sie diese Einheit am Ausgabefach dieses Systems.

Mit dieser Einheit werden die gedruckten Blätter sortiert.

Diese Einheit wird in der Bedienungsanleitung als Zweifachablage bezeichnet.

Die folgenden Zubehörkomponenten sind im System integriert und werden nicht in der obigen Abbildung angezeigt.

26

Stempeleinheit SP‑501

Versieht gescannte Originale beim Faxversand mit einem Stempel. Bei Verwendung dieser Funktion kann überprüft werden, ob das Original gescannt wurde.

27

Ersatz-TX-Markierungsstempel 2

Ein Ersatzstempel für die Stempeleinheit SP-501.

28

Lokale Schnittstelleneinheit EK-606

Installieren Sie diese Einheit bei Verwendung der Sprachanleitungsfunktion.

Sie ist mit einem Lautsprecher ausgestattet.

29

Lokale Schnittstelleneinheit EK-607

Installieren Sie diese Einheit, wenn Sie die Sprachanleitungsfunktion und die Funktion für die Kopplung mit einem Bluetooth-kompatiblen Gerät verwenden.

Sie enthält einen Lautsprecher und einen Empfänger für die Bluetooth-Kommunikation.

30

i-Option LK‑101 v3

Unterstützt die Webbrowserfunktion, eine der erweiterten Funktionen.

31

i-Option LK-102 v3

Unterstützt die PDF-Verarbeitungsfunktion, eine der erweiterten Funktionen.

32

i-Option LK-104 v3

Unterstützt die Sprachanleitungsfunktion, wobei es sich um eine der erweiterten Funktionen handelt.

33

i-Option LK-105 v3

Unterstützt die Funktion "Durchsuchbare PDF", eine der erweiterten Funktionen.

34

i-Option LK-106

Dient zum Hinzufügen einer Barcodeschrift, die zu den Spezialschriften gehört.

35

i-Option LK-107

Dient zum Hinzufügen einer Unicodeschrift, die zu den Spezialschriften gehört.

36

i-Option LK-108

Dient zum Hinzufügen einer OCR-Schrift, die zu den Spezialschriften gehört.

Standardmäßig ist die OCR-B-Schrift (PostScript) verfügbar. Durch die Installation des i-Option LK-108 wird die Nutzung der OCR-A-Schrift (PCL) ermöglicht.

37

i-Option LK-110

Wird für die Einbindung einer erweiterten Funktion verwendet, mit der Dateien in das DOCX- oder XLSX-Format umgewandelt oder hochfunktionale und qualitativ hochwertige Daten erzeugt werden können.

i-Option LK-110 umfasst die Funktionslizenzen für i-Option LK-102 v3 und i-Option LK-105 v3. Wenn Sie i-Option LK-110 kaufen, müssen Sie i-Option LK-102 v3 oder i-Option LK-105 v3 nicht erwerben.

Ausführliche Informationen über die Funktionen, die eingebunden werden können, finden Sie Hier.

38

i-Option LK-111

Unterstützt die ThinPrint-Funktion, eine der erweiterten Funktionen.

39

i-Option LK-114

Unterstützt die Universaldruckfunktion, eine der erweiterten Funktionen.

Die Universaldruckfunktion steht in manchen Ländern oder Regionen unter Umständen nicht zur Verfügung.

40

i-Option LK-115

Sie können TPM (Trusted Platform Module) verwenden, was eine der erweiterten Funktionen ist. Die Sicherheit wird durch die Verschlüsselung von vertraulichen Informationen, wie z. B. Zertifikate und Kennwörter dieses Systems, spürbar erhöht.

41

Upgrade-Kit UK-204

• Installieren Sie diese Einheit, wenn Sie i-Option LK-101 v3, LK-102 v3, LK-104 v3, LK-105 v3, LK-106, LK-107, LK-108, LK-110 oder LK-114 verwenden.

• Installieren Sie diese Einheit, wenn Sie "Meine Adresse" in Verbindung mit My Panel Manager verwenden.

• Installieren Sie diese Einheit, wenn Sie die Funktion "Overlay" oder "Registriertes Overlay" verwenden.

42

Upgrade-Kit UK-208

Ermöglicht die Verwendung dieses Systems in einer drahtlosen Netzwerkumgebung.

43

Upgrade-Kit UK-209

Wird verwendet, um ein Android-/iOS-Tablet-Terminal mit diesem System zu verbinden und das Bedienfeld auf dem Android-/iOS-Tablet-Terminal anzuzeigen und dadurch das System fernbedienen zu können.

• Diese Einheit wird benötigt, wenn der Automatische Duplex-Originaleinzug DF-624 verwendet wird.

• Wenn Sie den Dual-Scan-Dokumenteinzug DF-701 verwenden, ist das Upgrade-Kit UK-209 (Dual-Scan-Board) bereits auf diesem System installiert.

• Für die Verwendung eines Android-/iOS-Tablet-Terminals muss auf dem Terminal eine dedizierte Anwendung installiert werden.

Die nachfolgend aufgeführten Zubehöroptionen sind in der Abbildung nicht dargestellt.

44

Heizung HT-509

Verhindert, dass Papier in einem Fach feucht wird.

Für die Installation der Heizung HT-509 muss der Unterschrank DK-510, die Papiereinzugseinheit PC-410, die Papiereinzugseinheit PC-110 oder die Papiereinzugseinheit PC-210 auf diesem System installiert sein.

45

Stromversorgungsbox MK-734

Schaltet den Betrieb der Trocknungsheizung ein/aus.

46

Montage-Kit MK-735

Wird für den Einbau der Authentifizierungseinheit AU-201 in das Hauptsystem benötigt.
