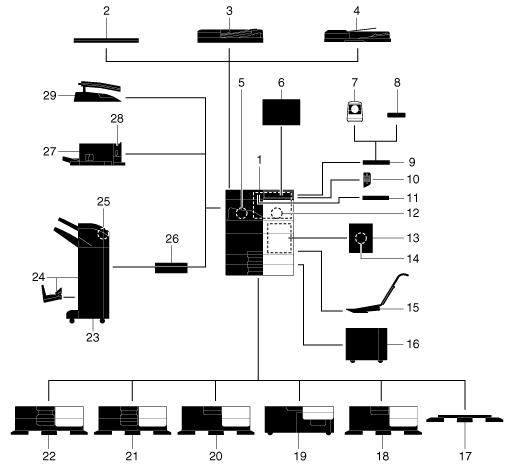

Zubehörkomponenten

1

Hauptsystem

Scannt das Original im Scanbereich und druckt ein gescanntes Bild im Druckbereich.

Diese Einheit wird in der Bedienungsanleitung als "dieses System" oder "Hauptsystem" bezeichnet.

2

Originalabdeckung OC-511

Wird verwendet, um die eingelegten Originale zu fixieren.

Diese Einheit wird in der Bedienungsanleitung als Originalabdeckung bezeichnet.

3

Automatischer Duplex-Originaleinzug DF-632

Dient zum automatischen seitenweisen Zuführen und Scannen von Originalen. Außerdem werden mit dieser Einheit zweiseitige Originale automatisch gewendet und gescannt.

Sie wird im Handbuch als ADF bezeichnet.

4

Automatischer Duplex-Originaleinzug DF-714

Dient zum automatischen seitenweisen Zuführen und Scannen von Originalen. Diese Komponente scannt beidseitig bedruckte Originale, wobei das Papier nur einmal eingezogen wird und nicht gewendet werden muss.

Sie wird im Handbuch als ADF bezeichnet.

5

Fax-Kit FK-514

Ermöglicht die Verwendung dieses Systems als Faxgerät. Außerdem ist damit auch die Einbindung zusätzlicher Telefonleitungen möglich.

6

Reinigungseinheit CU-102

Sammelt kleine Partikel (UFP), die in diesem System generiert werden, um einen Austritt dieser Partikel aus dem System zu verhindern.

7

Authentifizierungseinheit AU‑102

Führt Benutzerauthentifizierung durch Scannen von Venenmustern im Finger durch.

Für die Installation der Authentifizierungseinheit AU-102 wird der Ablagetisch WT-506 benötigt.

Diese Einheit wird in der Bedienungsanleitung als Biometrische Authentifizierungseinheit bezeichnet.

8

Authentifizierungseinheit AU-201S

Führt die Benutzerauthentifizierung durch Lesen der Informationen auf einer IC-Karte oder einem NFC-kompatiblen Android-Gerät durch.

Das Montage-Kit MK-735 wird für die Installation der Authentifizierungseinheit AU-201S benötigt.

Diese Einheit kann auch auf dem Ablagetisch WT-506 installiert werden.

Diese Einheit wird in der Bedienungsanleitung als IC-Kartenauthentifizierungseinheit bezeichnet.

9

Ablagetisch WT‑506

Bietet eine Ablagefläche, auf der kurzzeitig ein Original oder andere Materialien abgelegt werden können. Wird auch verwendet, wenn die Authentifizierungseinheit AU-102 oder die Authentifizierungseinheit AU-201S installiert ist.

10

Tastatur KP-102

Die Tastatur befindet sich seitlich am Bedienfeld.

Ermöglicht die Bedienung dieses Systems oder die Eingabe einer Nummer über die Hardwaretasten.

11

Tastaturhalter KH-102

Montieren Sie diesen Halter, wenn Sie eine externe Tastatur verwenden möchten.

Ausführliche Informationen zu externen Tastaturen erhalten Sie von Ihrem Kundendienst.

12

Sicherheits-Kit SC-509

Unterstützt die Funktionen "Kopierschutz" und "Kennwortkopie" zur Vermeidung unbefugten Kopierens.

13

Fax-Montage-Kit MK-742

Diese Einheit wird für die Installation des Fax-Kits FK-515 benötigt.

Diese Zubehörkomponente ist in Nordamerika und Hongkong erhältlich.

14

Fax-Kit FK-515

Wird verwendet, um Telefonleitungen hinzuzufügen.

Das Fax-Montage-Kit MK-742 wird für die Installation des Fax-Kits FK-515 benötigt.

Diese Zubehörkomponente ist in Nordamerika und Hongkong erhältlich.

15

Montage-Kit MK-730

Dient zum Drucken von Daten auf Bannerpapier.

Diese Einheit wird in der Bedienungsanleitung als Bannerpapier-Einlegeführung bezeichnet.

16

Großraummagazin LU-302

Nimmt bis zu 3000 Blatt Papier im Format 8-1/2 11 (A4) auf.

Diese Einheit wird in der Bedienungsanleitung als Großraummagazin bezeichnet.

Für die Installation des Großraummagazins LU-302 muss die Papiereinzugseinheit PC-116, PC-216, PC-416 oder PC-417 auf diesem System installiert sein.

17

Unterschrank DK-705

Wird verwendet, um das System auf dem Boden aufzustellen.

Diese Einheit wird in der Bedienungsanleitung als Unterschrank bezeichnet.

18

Unterschrank DK-516

Wird verwendet, um das System auf dem Boden aufzustellen.

Diese Einheit wird in der Bedienungsanleitung als Unterschrank bezeichnet.

19

Papiereinzugseinheit PC-417

Hier können bis zu 1500 Blatt Papier im Format 8-1/2 11 (A4) im linken Fach und bis zu 1000 Blatt im rechten Fach eingelegt werden.

Diese Einheit wird in der Bedienungsanleitung als Doppel-LCT (integriert) bezeichnet.

20

Papiereinzugseinheit PC-416

Nimmt bis zu 2500 Blatt Papier im Format 8-1/2 11 (A4) auf.

Diese Einheit wird in der Bedienungsanleitung als LCT (integriert) bezeichnet.

21

Papiereinzugseinheit PC-216

Sie können in das obere und untere Fach dieser Einheit jeweils 500 Blatt einlegen.

Diese Einheit wird in der Bedienungsanleitung als Doppel-Papiereinzugseinheit bezeichnet.

22

Papiereinzugseinheit PC-116

Sie können in das obere Fach dieser Einheit 500 Blatt einlegen und das untere Fach als Vorratsbehälter nutzen.

Diese Einheit wird in der Bedienungsanleitung als Einzel-Papiereinzugseinheit bezeichnet.

23

Finisher FS-539

Dient zum Sortieren, Gruppieren und Heften bedruckter Seiten vor der Ausgabe.

Für die Installation des Finishers FS-539 wird die Relais-Einheit RU-513 benötigt. Darüber hinaus muss die Papiereinzugseinheit PC-116, PC-216, PC-416 oder PC-417 oder der Unterschrank DK-516 auf diesem System installiert sein.

24

Finisher FS-539 SD

Dient zum Sortieren, Gruppieren, Heften, Falzen und Binden bedruckter Seiten vor der Ausgabe.

Für die Installation des Finishers FS-539 SD wird die Relais-Einheit RU-513 benötigt. Darüber hinaus muss die Papiereinzugseinheit PC-116, PC-216, PC-416 oder PC-417 oder der Unterschrank DK-516 auf diesem System installiert sein.

25

Locheinheit PK-524

Installieren Sie diese Einheit auf dem Finisher FS-539/FS-539 SD.

Diese Einheit unterstützt die Lochfunktion.

26

Relais-Einheit RU-513

Diese Einheit wird für die Installation des Finishers FS-539/FS-539 SD auf diesem System benötigt.

27

Finisher FS-533

Installieren Sie diese Einheit am Ausgabefach dieses Systems.

Dient zum Sortieren, Gruppieren und Heften bedruckter Seiten vor der Ausgabe.

28

Locheinheit PK-519

Installieren Sie diese Einheit auf dem Finisher FS-533.

Diese Einheit unterstützt die Lochfunktion.

29

Zweifachablage JS-506

Installieren Sie diese Einheit am Ausgabefach dieses Systems.

Mit dieser Einheit werden die gedruckten Blätter sortiert.

1

Stempeleinheit SP‑501

Versieht gescannte Originale beim Faxversand mit einem Stempel. Bei Verwendung dieser Funktion kann überprüft werden, ob das Original gescannt wurde.

2

Ersatz-TX-Markierungsstempel 2

Ein Ersatzstempel für die Stempeleinheit SP-501.

3

Lokale Schnittstelleneinheit EK-608

Installieren Sie diese Einheit bei Verwendung der Sprachanleitungsfunktion.

Der Lautsprecher und der USB-Anschluss werden hinzugefügt.

Diese Einheit wird in der Bedienungsanleitung als Kit für die lokale Schnittstelle bezeichnet.

4

Lokale Schnittstelleneinheit EK-609

Installieren Sie diese Einheit, wenn Sie die Sprachanleitungsfunktion oder die Verbindungsfunktion für Bluetooth LE-kompatible iOS-Geräte verwenden.

Der Lautsprecher, der USB-Anschluss und das Empfangsgerät für die Bluetooth LE-Kommunikation wurden hinzugefügt.

Diese Einheit wird als Kit für die lokale Schnittstelle oder Kit für die lokale Schnittstelle (Sprachanleitung/Bluetooth LE-kompatibel) bezeichnet.

5

i-Option LK-102

Ermöglicht die Einbindung der PDF-Verarbeitungsfunktion.

6

i-Option LK-104

Ermöglicht die Einbindung der Sprachanleitungsfunktion.

7

i-Option LK-105

Ermöglicht die Einbindung der Funktion für durchsuchbare PDFs.

8

i-Option LK-106

Dient zum Hinzufügen einer Barcodeschrift, die zu den Spezialschriften gehört.

9

i-Option LK-107

Dient zum Hinzufügen einer Unicodeschrift, die zu den Spezialschriften gehört.

10

i-Option LK-108

Dient zum Hinzufügen einer OCR-Schrift, die zu den Spezialschriften gehört.

Standardmäßig steht die OCR-B-Schrift (PostScript) zur Verfügung. Die Installation dieser Zubehörkomponente ermöglicht die Verwendung der OCR-A-Schrift (PCL).

11

i-Option LK-110

Ermöglicht die Umwandlung einer Datei in das DOCX- oder XLSX-Format oder die Generierung von vielfältigen Funktionen oder der Funktion für die Generierung von Qualitätsdaten.

Diese Zubehörkomponente umfasst die Funktionslizenzen für i-Option LK-102 und i-Option LK-105. Für den Erwerb dieser Zubehörkomponente ist es nicht nötig i-Option LK-102 und i-Option LK-105 separat zu kaufen.

Ausführliche Informationen über die Funktionen, die hinzugefügt werden können, finden Sie [Typen von erweiterten Optionen] .

12

i-Option LK-111

Ermöglicht die Einbindung der ThinPrint-Funktion.

13

i-Option LK-114

Ermöglicht die Einbindung der Serverless Pull Printing-Funktion.

14

i-Option LK-115

Ermöglicht die Einbindung des TPM (Trusted Platform Module). Die Sicherheit wird durch die Verschlüsselung von vertraulichen Informationen, wie z. B. Zertifikate und Kennwörter dieses Systems, spürbar erhöht.

15

i-Option LK-116

Ermöglicht die Einbindung der Virenscan-Funktion.

16

i-Option LK-117

Ermöglicht die Einbindung der IP-Fax-Funktion (SIP).

17

Upgrade-Kit UK-221

Ermöglicht die Verwendung dieses Systems in einer drahtlosen Netzwerkumgebung.

Diese Einheit wird in der Bedienungsanleitung als WLAN-Schnittstellenkit bezeichnet.

18

Heizung HT-509

Verhindert, dass Papier in einem Fach feucht wird.

Die Heizung HT-509 kann montiert werden, wenn Sie die Papiereinzugseinheit PC-116, PC-216, PC-416 oder PC-417 erwerben.

19

Transformator-Kit TK-101

Dieses Kit wird benötigt, um die Funktion der Heizung des Großraummagazins LU-302 zu aktivieren.

20

Stromversorgungsbox MK-734

Dient zum Ein- und Ausschalten der Heizung HT-509.

Die Stromversorgungsbox MK-734 kann montiert werden, wenn Sie die Papiereinzugseinheit PC-116, PC-216, PC-416 oder PC-417 oder den Unterschrank DK-516 erwerben.

21

Montage-Kit MK-735

Wird für den Einbau der Authentifizierungseinheit AU-201S in das Hauptsystem benötigt.

22

Intelligenter Mediensensor IM‑102

Erkennt automatisch den Typ des Papiers, das im Fach eingelegt ist.

23

Erweiterungsspeicher EM-908

Erweitert den Speicher dieses Systems.

Für die Verwendung dieser Einheit müssen Sie die Firmware dieses Systems aktualisieren. Weitere Informationen erhalten Sie von Ihrem Kundendienst.

1

Papiermangelanzeige

Blinkt orange, wenn in einem Fach nur noch wenig Papier vorhanden ist, und leuchtet orange, wenn das Papier aufgebraucht ist.

2

LCT (integriert)

Hier können bis zu 2500 Blatt Normalpapier eingelegt werden.

Ausführliche Informationen über das verfügbare Papier finden Sie [Papier] .

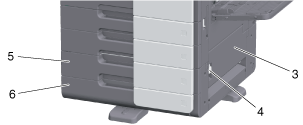

3

Untere rechte Klappe

Öffnen Sie diese Klappe zum Beseitigen eines Papierstaus im Fach 3 oder Fach 4 der Transporteinheit.

4

Entriegelungshebel der unteren rechten Klappe

Dient zum Ver- bzw. Entriegeln der unteren rechten Klappe.

5

Fach 3

Hier können bis zu 500 Blatt Normalpapier eingelegt werden.

Ausführliche Informationen über das verfügbare Papier finden Sie [Papier] .

6

Fach 4/Vorratsbehälter

Wird als Vorratsbehälter verwendet, wenn die Einzel-Papiereinzugseinheit installiert wird.

Dieser Behälter fasst bis zu 500 Blatt Normalpapier, wenn die Doppel-Papiereinzugseinheit installiert ist.

Ausführliche Informationen über das verfügbare Papier finden Sie [Papier] .

7

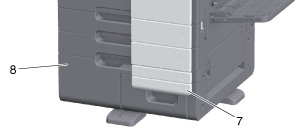

Rechtes Fach (Fach 4)

Hier können bis zu 1000 Blatt Normalpapier eingelegt werden.

Ausführliche Informationen über das verfügbare Papier finden Sie [Papier] .

8

Linkes Fach (Fach 3)

Hier können bis zu 1500 Blatt Normalpapier eingelegt werden.

Ausführliche Informationen über das verfügbare Papier finden Sie [Papier] .

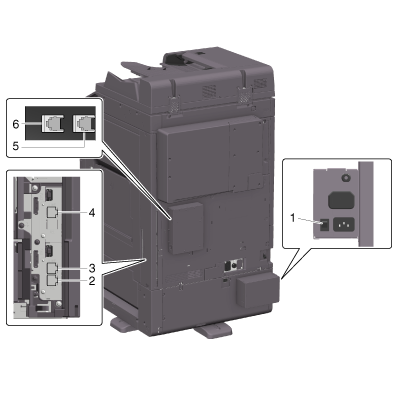

1

Heizungsnetzschalter

Dienst zum Ein- und Ausschalten der Heizung. Durch diese Funktion wird verhindert, dass Papier feucht wird, während das System eingeschaltet ist.

Die Heizung ist verfügbar, wenn Sie die Papiereinzugseinheit PC-116, PC-216, PC-416, oder PC-417, das Großraummagazin LU-302 oder den Unterschrank DK-516 erwerben.

Für die Verwendung des Großraummagazins LU-302 wird ein separates Transformator-Kit TK-101 benötigt.

2

Stecker für den Anschluss eines Telefons (TEL PORT1)

Dient zum Anschließen eines Telefonkabels.

Verbinden Sie das Kabel mit diesem Anschluss, auch wenn Sie mehrere Leitungen verwenden.

3

Telefonbuchse 1 (LINE PORT1)

Dient zum Anschließen einer allgemeinen Teilnehmerleitung.

Schließen Sie das Kabel an diesen Anschluss an, wenn nur eine Telefonleitung verwendet wird.

4

Telefonbuchse 2 (LINE PORT2)

Dient zum Anschließen einer allgemeinen Teilnehmerleitung.

5

Telefonbuchse 4 (LINE PORT4)

Dient zum Anschließen einer allgemeinen Teilnehmerleitung.

6

Telefonbuchse 3 (LINE PORT3)

Dient zum Anschließen einer allgemeinen Teilnehmerleitung.
