Nombre y función de cada pieza de la unidad principal

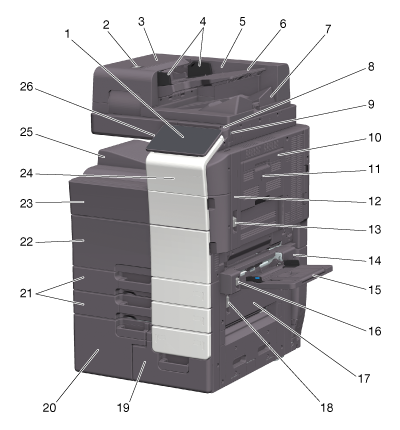

Frontal
N.º | Nombre | Descripción |
|---|---|---|
1 | Panel de control | Se utiliza para configurar varios ajustes en esta máquina. |
2 | Palanca de apertura de la cubierta izquierda | Se utiliza para abrir la cubierta izquierda. |
3 | Cubierta izquierda | Abra la cubierta izquierda al eliminar un atasco de papel. |
4 | Guía lateral | Ajuste esta guía junto con la anchura del original. |
5 | Alimentador automático reversible de documentos | Introduce de forma automática y escanea los originales por páginas. Esta unidad escanea un original de 2 caras y solo requiere que el papel se introduzca en la máquina una vez sin invertirlo. Esta unidad se denomina ADF en el manual. |
6 | Bandeja de originales | Cargue el original hacia arriba en esta bandeja. |
7 | Bandeja de salida de originales | El original escaneado sale de esta bandeja. |
8 | Lápiz | Se utiliza para seleccionar un menú en el panel táctil o para introducir caracteres. |
9 | Puerto USB (tipo A) USB 2.0/1.1 | Se utiliza para conectar una memoria USB a esta máquina. |
10 | Palanca de apertura de la unidad dúplex automática | Se utiliza para bloquear la unidad dúplex automática. |
11 | Unidad dúplex automática | Se utiliza para invertir papel al realizar una impresión a 2 caras. |
12 | Puerta superior derecha | Abra esta puerta para eliminar un atasco de papel. |
13 | Palanca de apertura de la puerta superior derecha | Se utiliza para bloquear la puerta superior derecha. |
14 | Puerta de la bandeja manual | Abra esta puerta al eliminar un atasco de papel en la Bandeja manual. |
15 | Bandeja manual | Se utiliza para imprimir datos en papel de tamaño irregular, papel grueso, transparencias, postales (4 6 (Tarj. A6)), sobres u hojas de etiquetas. Si desea más información sobre el papel disponible, consulte Aquí. |
16 | Palanca de la puerta de la bandeja manual | Se utiliza para bloquear la puerta de la bandeja manual. |
17 | Puerta inferior derecha | Abra esta puerta para eliminar un atasco de papel. |
18 | Palanca de apertura de la puerta inferior derecha | Se utiliza para bloquear la puerta inferior derecha. |
19 | Bandeja 4 | Permite cargar hasta 1000 hojas de papel normal. Si desea más información sobre el papel disponible, consulte Aquí. |
20 | Bandeja 3 | Permite cargar hasta 1500 hojas de papel normal. Si desea más información sobre el papel disponible, consulte Aquí. |
21 | Bandeja 1, Bandeja 2 | Permite cargar hasta 500 hojas de papel normal. Si desea más información sobre el papel disponible, consulte Aquí. |
22 | Puerta frontal inferior | Abra esta puerta para sustituir la Caja de tóner residual y para limpiar el Cristal del cabezal de impresión. |
23 | Puerta frontal superior | Abra esta puerta para sustituir un cartucho de tóner. |
24 | Zona táctil móvil | Esta área se utiliza para asociar la máquina con un terminal Android compatible con NFC o con un terminal iOS compatible con Bluetooth LE. |
25 | Bandeja de salida | Se usa para la salida de páginas impresas. |
26 | Tecla Energía | Pone la máquina en modo de ahorro de energía. Si desea más información sobre la tecla Energía, consulte Aquí. |

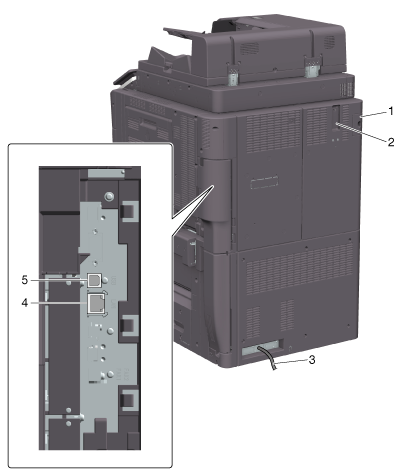

Lateral/trasero
N.º | Nombre | Descripción |
|---|---|---|
1 | Conector de la unidad de acabado | Conecte el cable de la unidad de acabado. |
2 | Filtro | Se utiliza para recoger los polvos del tóner dentro de la unidad principal. |
3 | Cable de alimentación | Se utiliza para proporcionar energía a esta máquina. |
4 | Conector de red (10Base-T/100Base-TX/1000Base-T) | Conéctelo a este puerto al utilizar esta máquina como una impresora de red o escáner de red. |
5 | Puerto USB (tipo B) USB 2.0/1.1 | Conéctelo a este puerto al utilizar esta máquina como una impresora conectada a USB. |
El puerto de red de este producto sigue los n.º 4 y 5. Se activa un puerto cuando un puerto de red inserta un cable.

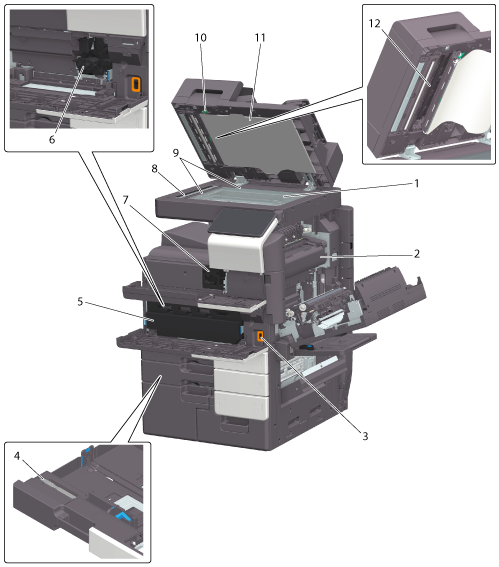

Interno
N.º | Nombre | Descripción |
|---|---|---|
1 | Cristal de originales | Se utiliza para cargar el original. |
2 | Unidad de fusión | Se utiliza para fundir el tóner al papel utilizando calor y presión. |
3 | Interruptor de corriente principal | Pulse este interruptor para encender y apagar la máquina. |
4 | Limpiador del cabezal de impresión | Se utiliza para limpiar la superficie del cristal del cabezal de impresión. |
5 | Depósito de tóner residual | Se utiliza para recoger tóners residuales usados. |
6 | Unidad de revelado / Unidad de tambor | Se utiliza para crear una imagen impresa. |
7 | Cartucho de tóner | Contiene tóner, con el que se imprimen las imágenes. |
8 | Cristal hendido del escáner | Se utiliza para escanear una imagen del original cuando se utiliza el ADF. |
9 | Escala de originales | Cargue el original junto a esta escala. Esta escala también se utiliza para medir el tamaño del original cargado. |
10 | Guía de apertura y cierre | Palanca que bloquea la guía para escanear el lado posterior de un original. Abra esta guía para eliminar un atasco de papel o eliminar el cristal hendido del escáner (posterior). |
11 | Almohadilla de los originales | Fija los originales cargados. |
12 | Cristal hendido del escáner (posterior) | Se utiliza para escanear el lado posterior de un original cuando se usa el ADF. |
