Integrated Color Care Unit IQ-501
N. | Nome | Descrizione |
|---|---|---|

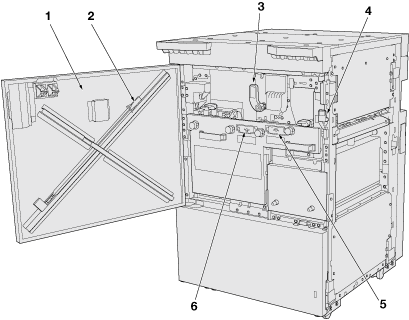

1 | Sportello anteriore dell'Integrated Color Care Unit | Si apre per consentire la rimozione degli inceppamenti carta. |
2 | Strumento di pulizia | Usarlo per pulire l'inline scanner. |
3 | Leva [IQ7] | Si apre verso sinistra per rimuovere gli inceppamenti carta. |
4 | Leva [IQ1] | Apre il coperchio per consentire la rimozione degli inceppamenti carta. |
5 | Scanner in linea1 | Scansiona il lato inferiore della carta da trasportare. |
6 | Scanner in linea2 | Scansiona il lato superiore della carta da trasportare. |

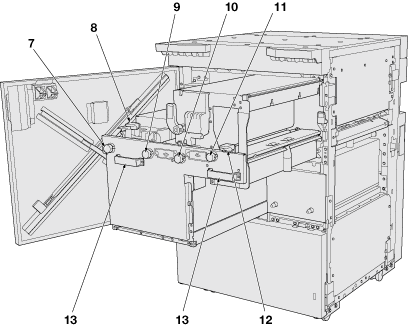

7 | Manopola [IQ6] | Ruotata per consentire la rimozione degli inceppamenti carta. |
8 | Leva [IQ9] | Si apre verso l'alto per rimuovere gli inceppamenti carta. |
9 | Manopola [IQ5] | Ruotata per consentire la rimozione degli inceppamenti carta. |
10 | Manopola [IQ4] | Ruotata per consentire la rimozione degli inceppamenti carta. |
11 | Manopola [IQ3] | Ruotata per consentire la rimozione degli inceppamenti carta. |
12 | Leva [IQ2] | Si apre verso l'alto per rimuovere gli inceppamenti carta. |
13 | Maniglia [IQ8] | Tenere per estrarre l'unità in caso di inceppamento della carta. |
