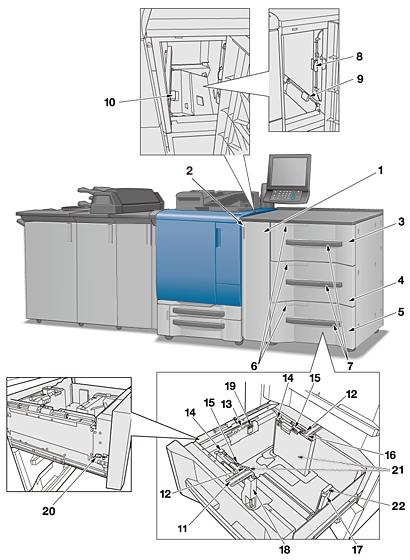

Unità di alimentazione carta PF-707 o Unità di alimentazione carta PF-707m

1

Sportello vassoio lato sin.

Si apre per la rimozione dell'inceppamento carta dallo sportello destro o dai vassoi dell'unità di alimentazione carta.

2

Manopola sportello lato sinistro vassoio

Impugnare la manopola per aprire lo sportello del lato sinistro del vassoio.

3

Vassoio superiore (Vassoio 3)

Contiene 1.390 fogli (80 g/m² / 21 lb Bond) di carta standard, larga, definita dall'utente o TAB. Caricare carta di grammatura compresa tra 62 g/m² e 350 g/m²/tra 16 lb Bond e 93 lb Bond. È possibile caricare tutti i tipi di carta.

4

Vassoio medio (vassoio 4)

Contiene 1.390 fogli (80 g/m² / 21 lb Bond) di carta standard, larga, definita dall'utente o TAB. Caricare carta di grammatura compresa tra 62 g/m² e 350 g/m²/tra 16 lb Bond e 93 lb Bond. È possibile caricare tutti i tipi di carta.

5

Vassoio inferiore (Vassoio 5)

Contiene 1.850 fogli (80 g/m² / 21 lb Bond) di carta standard, larga, definita dall'utente o TAB. Caricare carta di grammatura compresa tra 62 g/m² e 350 g/m²/tra 16 lb Bond e 93 lb Bond. È possibile caricare tutti i tipi di carta.

6

Finestra di conferma degli ugelli d'aria

Aprire per confermare l'alimentazione carta usando l'ugello d'aria.

7

Maniglia vassoio

Impugnarla per estrarre il vassoio.

8

Leva [PF1]

Si apre verso sinistra per rimuovere gli inceppamenti carta.

9

Leva [PF2]

Si apre verso sinistra per rimuovere gli inceppamenti carta.

10

Leva [PF4]

Si apre verso destra in alto per rimuovere gli inceppamenti carta.

11

Indicatore formato carta

Indica una posizione appropriata delle piastre guida laterali per caricare il formato carta.

12

Manopole di blocco delle guide laterali (2 pezzi)

Ruotate per spostare o fissare le piastre guida laterali.

13

Ugello dell'aria superiore

Soffia aria per separare la carta da stampa.

14

Guide formato piccolo (2 elementi)

Si apre verso l'interno per stampare carta di larghezza inferiore a 150 mm / 5,9".

15

Leva di fissaggio piastra di controllo carta (2 posizioni)

Lasciare la leva nella posizione fissa sul lato destro; spostando (facendo scivolare) la leva si può ridurre la funzionalità di alimentazione della carta.

16

Ugello aria laterale

Soffia l'aria per sollevare leggermente la carta ed evitare l'alimentazione di due fogli.

17

Leva di rilascio del bloccaggio della guida posteriore

Spinta verso sinistra per rilasciare il blocco, al fine di spostare la piastra guida posteriore.

18

Leva di rilascio del bloccaggio della guida laterale

Spinte indietro per sbloccarle, al fine di spostare le piastre guida laterali.

19

Leva di regolazione della posizione sensore limite superiore

Lasciare la leva nella posizione fissa sul lato inferiore; sollevando la leva si può ridurre la funzionalità di alimentazione della carta.

20

Manopola di fissaggio della piastra inferiore

Farla scivolare sul lato anteriore e ruotarla in senso antiorario per tenere la piastra inferiore elevata alla posizione in alto.

21

Piastre guida laterali (2 pezzi)

Allineate lungo i bordi della carta caricata.

22

Piastra guida posteriore

Allineate lungo i bordi posteriori della carta caricata.
