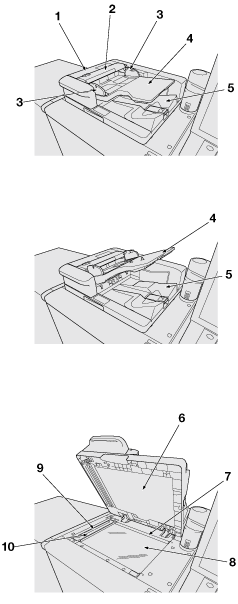

Alimentatore automatico documenti inverso DF-706 (ADF)

1

Coperchio trasporto originale ‐sinistro

Si apre verso sinistra per consentire la rimozione dell'originale inceppato.

2

Scala originale ADF

Indica i formati originali disponibili, il lato da posizionare, e gli originali non adatti.

3

Guide dell'originale

Allineate ai bordi degli originali caricati.

4

Vassoio alimentazione originali

Consente di caricare l'originale da scansionare nella macchina. Si possono impostare fino a 300 fogli. Si apre verso l'alto per consentire la rimozione dell'originale inceppato.

5

Vassoio di raccolta originale

Emette l'originale scansionato.

6

Coperchio della guida del caricatore ADF

Posiziona automaticamente l'originale sul vetro di esposizione degli originali. Oppure, chiuderlo per coprire l'originale posizionato manualmente sul vetro di esposizione degli originali.

7

Guida del formato orizzontale

Misura il formato dell'originale nella direzione orizzontale.

8

Lastra di esposizione

Scansiona le immagini originali nella memoria.

9

Guida del formato verticale

Misura il formato originale nella direzione verticale.

10

Vetro scansione fessura

Esegue la scansione delle immagini originali in memoria quando si usa l'ADF.
