Per usare carta diversa da quella caricata nel vassoio a grande capacità, modificare l'impostazione del vassoio a grande capacità in [Impostazione carta] della schermata [MACCHINA] o della schermata [COPIA].
Aprire lo sportello superiore (sinistra) e lo sportello superiore (destra).
La piastra inferiore del vassoio si abbassa automaticamente.
Senza l'alimentazione della stampante accesa, la piastra inferiore del vassoio non si sposta verso il basso. Assicurarsi di mettere l'interruttore di alimentazione secondario sulla posizione ON.
Per caricare carta di formato uguale a quello caricato in precedenza, andare al punto 4.
Per caricare un formato di carta diverso, procedere con la fase 2.
Regolare le posizioni della piastra guida laterale (sinistra) e la piastra guida laterale (destra).

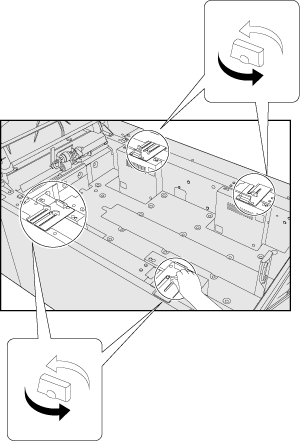

Ruotare le quattro manopole di fissaggio della guida laterale della piastra guida laterale (sinistra) e le due manopole di fissaggio della guida laterale della piastra guida laterale (destra) in senso antiorario per allentarle.

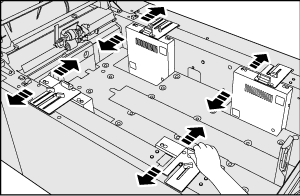

Spostare la piastra guida laterale (sinistra) e piastra guida laterale (destra) al fine di far corrispondere l'indicatore del formato carta presente in cima a ogni piastra guida.

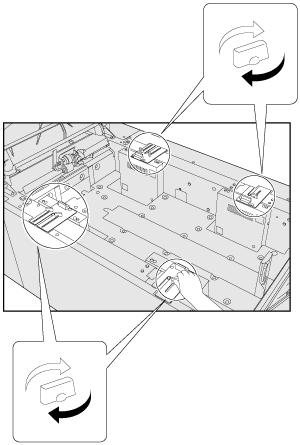

Ruotare le quattro manopole di fissaggio della guida laterale della piastra guida laterale (sinistra) e le due manopole di fissaggio della guida laterale della piastra guida laterale (destra) in senso orario per fissarle.
Regolare in modo che le posizioni della piastra guida laterale (sinistra) e della piastra guida laterale (destra) non siano disallineate.
Regolare la posizione della piastra guida posteriore.
Mentre si spinge la leva di rilascio blocco della guida posteriore spostare la piastra guida posteriore fino a corrispondere all'indicatore del formato carta della piastra inferiore del cassetto.

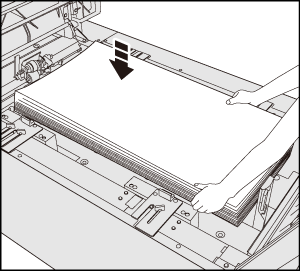

Caricare la carta con il lato di stampa rivolto verso l'alto.

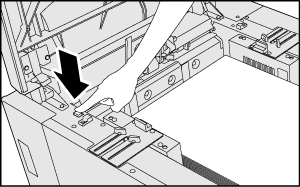

Premere il pulsante di abbassamento della piastra inferiore.
Senza l'alimentazione del corpo macchina accesa, il pulsante di abbassamento della piastra inferiore non funziona. Assicurarsi di mettere l'interruttore di alimentazione secondario sulla posizione ON.
Il numero di fogli banner caricabili è 1.000 per la carta comune e 500 (128 g/m2 / 34 lb Bond) per la carta patinata.
Caricare la carta nel vassoio in modo continuo.

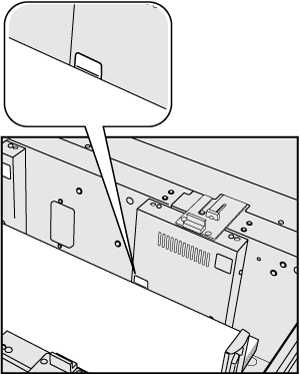

Non caricare oltre il limite indicato nella piastra guida laterale (sinistra) del vassoio.
Accertarsi che la piastra guida posteriore sia allineata in modo sicuro alla carta caricata. Se lo spazio tra la piastra guida posteriore e la carta è troppo ampio o troppo stretto, potrebbero verificarsi inceppamenti carta o problemi alla macchina.
Per la carta di formato A4 (carta comune, 80 g/m2 / 21 lb Bond), è possibile caricare 2.500 fogli, mentre per la carta banner (carta comune, 128 g/m2 / 34 lb Bond), è possibile caricare 1.000 fogli. Se sono caricati troppi fogli, l'indicatore del livello carta resta impostato su "

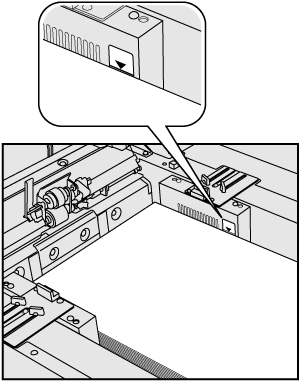

" anche se lo sportello superiore (destro) e lo sportello superiore (sinistro) sono chiusi. Ridurre la quantità di carta banner fino a quando la cima alla pila è a livello con la linea dell'etichetta standard de limite superiore della carta banner indicata nella piastra guida laterale (destra).

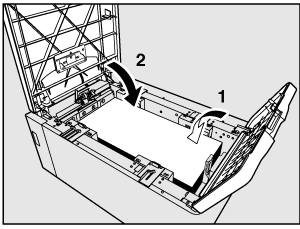

Chiudere lo sportello superiore (destro) e lo sportello superiore (sinistro).
L'indicatore del livello carta del vassoio passa da
a
nella schermata [UNITÀ PRINC.] e in quella [COPIA].
