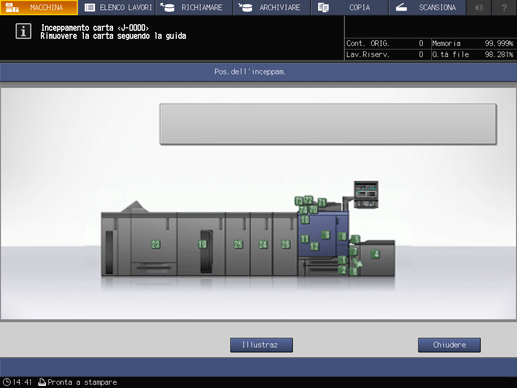

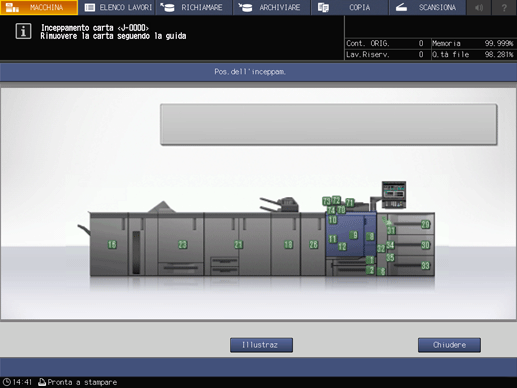

(Esempi di visualizzazione)
N. | Posizione |
---|---|
1 | Vassoio 1 (Vassoio principale) |
2 | Vassoio 2 (Vassoio principale) |
4 | Vassoio3 (Unità ad alta capacità LU-202m/Unità ad alta capacità LU-202XL) |
5 | Sezione di alimentazione Vassoio multibypass MB-506 |
6 | Sezione di trasporto verticale sul lato destro del corpo macchina |
7 | Unità di emissione carta (Unità ad alta capacità LU-202m/Unità ad alta capacità LU-202XL) |
8 | Sezione di trasporto orizzontale del corpo principale |
9 | Unità di trasferimento e fusione del corpo principale |
10 | Sezione di consegna del corpo principale |
11 | Sezione di inversione e consegna del corpo principale |
12 | Sezione di inversione e trasporto del corpo principale/ADU |
16 | Ingresso Finisher FS-531/Finisher FS-532/Finisher FS-612, sezione perforatrice, sezione stacker |
17 | Finisher FS-531/Finisher FS-612, Inseritore copertina PI-502, oppure sezione vassoio secondario (inferiore) |
18 | Finisher FS-531/sezione di piegatura, sezione di piega a 3 del Finisher FS-612/Unità di piegatura FD-503 |
19 | Stacker ad alta capacità LS-506 |
20 | Stacker ad alta capacità LS-506 (Num. 2) |
21 | Pinzatrice a sella SD-506/Pinzatrice a sella SD-513 |
23 | Brossuratrice PB‑503 |
24 | Foratura multipla GP‑501 |
25 | Unità di relè RU-510 |
26 | Unità di relè RU‑509 |
27 | Rilegatore ad anelli automatico GP-502 |
29 | Unità di alimentazione carta PF-602m, Unità di alimentazione carta PF-707 o Unità di alimentazione carta PF-707m |
30 | Unità di alimentazione carta PF-602m, Unità di alimentazione carta PF-707 o Unità di alimentazione carta PF-707m |
31 | Unità di alimentazione carta PF-602m, Unità di alimentazione carta PF-707 o Unità di alimentazione carta PF-707m |
32 | Unità di alimentazione carta PF-602m, Unità di alimentazione carta PF-707 o Unità di alimentazione carta PF-707m |
33 | Vassoio inferiore dell'Unità di alimentazione carta PF-707 o Unità di alimentazione carta PF-707m |
34 | Posizione superiore destra dell'unità di trasporto orizzontale Unità di alimentazione carta PF-707 o Unità di alimentazione carta PF-707m |
35 | Posizione inferiore destra dell'unità di trasporto orizzontale Unità di alimentazione carta PF-707 o Unità di alimentazione carta PF-707m |
70 | Alimentatore automatico documenti inverso DF-706 Unità inversa |
71 | Alimentatore automatico documenti inverso DF-706 Unità di emissione |
72 | Alimentatore automatico documenti inverso DF-706 Unità di alimentazione |
73 | Alimentatore automatico documenti inverso DF-706 Unità di convogliamento |
74 | Alimentatore automatico documenti inverso DF-706 Unità di scansione |
79 | Integrated Color Care Unit IQ-501 |
