Regolare il risultato di stampaOpuscoloOpuscolo: regolare la posizione centr pinzaturaOpuscolo: regolare la posizione centr pinzatura
È possibile regolare le posizioni di piegatura della carta e pinzatura centrale.
Quale esempio, qui di seguito è spiegato come regolare la posizione di pinzatura in caso di un disallineamento verso l'alto (indietro) di 1,5 mm dal centro della carta.
• Significato e scopo della regolazione della posizione centrale pinzatura

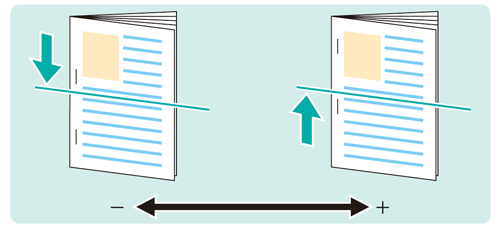

Quando la posizione pinzatura della pintura a sella è disallineata dalla posizione di piega a metà della carta (centro della carta), questa funzione consente di spostare la posizione di pinzatura verso il davanti o indietro specificando il valore desiderato.
I valori negativi spostano la posizione di pinzatura in avanti (verso il basso).
I valori positivi spostano la posizione di pinzatura indietro (verso l'alto).
• Quando eseguire
Quando la posizione di pinzatura della pinzatrice a sella e la posizione di piega a metà della carta (centro della carta) sono disallineate
• Ambiente previsto
Controller immagine | Controller immagine IC-603 |
Finisher montato | Pinzatore a sella SD‑506 |
* La schermata di esempio può differire dalla schermata effettiva a seconda dell'ambiente di sistema.
• Precauzioni
Regolare la larghezza della carta pinzatura prima di usare questa funzione
Misurare l'allineamento corrente "a" della posizione di pinzatura con un righello.
Misurare la differenza tra la posizione centrale della carta (1) e la posizione di pinzatura (2) (= Larghezza "a").
Nel pannello a sfioramento del corpo principale, premere [Regolazione] nella schermata [MACCHINA].
Premere [Regolazione Finisher] nella schermata [Menu Regolazione].
Premere [Regol.unità pinzatore sella] nel menu [Regolazione Finisher].
Premere [Posizione centr pinzatura] nel menu [Regol.unità pinzatore sella].

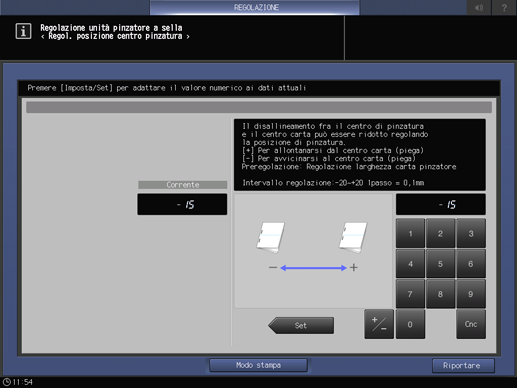

Inserire il valore di regolazione e premere [Imp].
Esempio: spostare la posizione di pinzatura verso il basso (in avanti) di 1,5 mm.
Elemento
Impostazione
Dati correnti
Spostamento di 1,5 mm verso il basso (in avanti) (-15)
Premere [+/-], [1], [5] e [Imp.] per inserire il valore [-15]. La posizione di pinzatura è spostata verso il basso (in avanti) di 1,5 mm.
Premere il tastierino numerico sullo schermo per impostare il valore.
Usare [+ / -] per impostare il valore su positivo o negativo.
I valori sono in incrementi di 0,1 mm (1 = 0,1 mm)
Premendo [Modo stampa] si passa alla modalità di stampa, che consente di stampare l'originale.
Stampare nuovamente l'originale e verificare la posizione centrale della pinzatura per accertare il disallineamento.
Ripetere i punti di cui sopra fino a ottenere la posizione centrale pinzatura desiderata.
