Informazioni macchinaSchermata MACCHINARegistro entrambi latiProcedura di Reg entrambe faccEsecuzione della regolazione entrambi i lati per vassoioRegolazione Ruota/InclinaRegolazione [Ruota/Inclina]
Se l'immagine intera ruota in senso orario oppure antiorario o è rilevata un'inclinazione diagonale, regolare il valore specificato in [Ruot/Incli.]. Questa regolazione è disponibile per il lato anteriore e quello posteriore.
[Ruot/Incli.] è impostato automaticamente sul valore di regolazione quando la regolazione viene condotta come segue. (Il valore di regolazione è impostato su entrambi i lati [Fronte] e [Retro] a seconda delle condizioni. )
[Ruota/Inclina] - [Regolaz grafico]
[Indietro] - [Regolaz grafico]
Regolazione [Misur.scan.]
Il valore di regolazione è applicato nella schermata [Ruot/Incli.], e può essere regolato manualmente come necessario.
Per regolare manualmente [Ruot/Incli.], attuare la procedura seguente.
Il valore di regolazione specificato in [Ruot/Incli.] è conservato per ciascun vassoio. Se si modifica il formato carta del vassoio, regolare nuovamente il valore specificato in [Ruot/Incli.] in base alla carta utilizzata.
Se [UTILITÀ] - [Impostazione utente] - [Impostazioni comuni] - [Ruota/Inclina entrambi i lati] (o [UTILITÀ] - [Impost. amministratore] - [Impostazioni comuni] - [Ruota/Inclina entrambi i lati]) è impostato su [Disattivare], la regolazione [Ruot/Incli.] non funziona. Per eseguire la regolazione [Ruot/Incli.], impostare [Ruota/Inclina entrambi i lati] su [Attivare].
Quando il valore di regolazione è impostato nella schermata [Ruot/Incli.], il suo valore è conservato, anche se [Ruota/Inclina entrambi i lati] è impostato su [Disattivare]. Se [Ruota/Inclina entrambi i lati] è impostato su [Attivare], è possibile usare lo stesso valore di regolazione per la regolazione.
Premere [RegEntrambLat] nella schermata [MACCHINA].
Selezionare il vassoio in cui è stata impostata la carta da regolare.

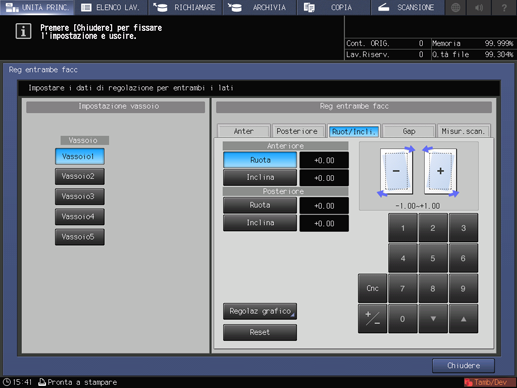

Premere [Ruot/Incli.].
Inserire il valore di regolazione in [Ruota] utilizzando il tastierino del pannello a sfioramento, [
], o [
].Premere [Ruota] in [Fronte] o [Retro], quindi inserire il valore numerico.
Per ruotare l'immagine in senso antiorario, inserire un valore positivo e per ruotarla in senso orario, inserire un valore negativo.
Intervallo di regolazione: [Fronte]/[Retro] da -1,00 a +1,00 (1 passo = 0,01)
Usare [+ / -] per impostare il valore su positivo o negativo.
Premere [Canc] per resettare il valore numerico che si sta al momento inserendo.
Premendo [Reset (ant./post.)] si resettano tutti i valori specificati in [Ruot/Incli.].
Esempio di regolazione [Ruota] se l'immagine sul lato anteriore è inclinata in senso orario, premere [Ruota] in [Anteriore], quindi inserire un valore positivo. L'immagine sul lato anteriore ruota in senso antiorario.
Inserire il valore di regolazione in [Inclina] utilizzando il tastierino del pannello a sfioramento, [
], o [].Premere [Inclina] in [Fronte] o [Retro], quindi inserire il valore numerico.
Per regolare in modo che l'angolo destro dell'immagine diminuisca, inserire un valore negativo. Per regolare in modo che l'angolo sinistro diminuisca, inserire un valore positivo.
Intervallo di regolazione: [Fronte][/Retro] da -1,00 a +1,00 (1 passo = 0,01)
Il metodo di inserimento di un valore è lo stesso del punto 4.
Esempio di regolazione [Inclina]: se si rileva un'inclinazione verso l'alto nell'immagine sul lato anteriore, premere [Inclina] in [Anteriore], quindi inserire un valore negativo. Il livello di inclinazione diminuisce, avvicinandosi a un formulario normale.
Premere [Chiudere].
Ora la regolazione [Ruot/Incli.] è giunta al termine.
