Impostazioni e regolazioni

Posizione scanalatura copertina brossura

Spostare la posizione della scanalatura copertina brossura nell'Unità Scanalatura CR-101 installata sulla Pinzatrice a sella SD-513 (con la Brossuratrice PB-503 installata). La posizione della scanalatura copertina brossura è controllata in modo che la posizione che corrisponde allo spessore del dorso della copertina brossura sia impostata sulla posizione di riferimento. Sia per la prima posizione di scanalatura, sia per la seconda, regolare la distanza dal bordo della carta alla posizione di scanalatura.

Oggetti di regolazione: Offset tutti i form., SRA3 , A3 , B4 , SRA4 , A4 , B5 , 12 18 , 11 17 , 8,5 14 , 8,5 11 , 8 13 , 8K , 16K , Personalizzato (da 380 a 488 mm), Personalizzato (da 257 a 379 mm), 13 19

  • Se si specifica un valore numerico per [Offset tutti i form.], è applicato a tutti i formati carta. Con un formato carta specifico selezionato, il valore impostato diventa la somma del valore inserito e del valore specificato in precedenza per [Offset tutti i form.].

  1. Premere [Regolazione] nella schermata [MACCHINA] per visualizzare la schermata [Menu Regolazione].

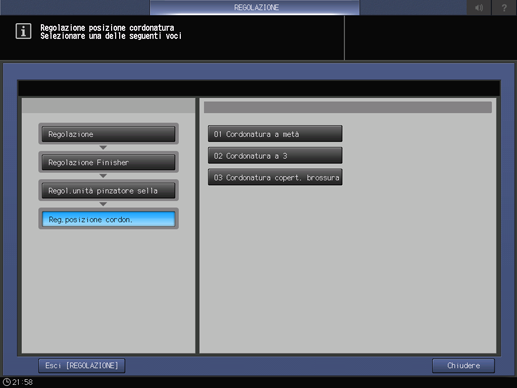

  2. Premere in sequenza [Regolazione Finisher], [Regol.unità pinzatore sella], [Reg.posizione cordon.], e [Cordonatura copert. brossura].

  3. Selezionare il formato da regolare usando [] o [].

  4. Premere [Modo stampa].

  5. Caricare la carta con il formato da regolare, quindi selezionare quel vassoio.

  6. Premere Avvio sul pannello di controllo.

    Verrà prodotto un modello campione.

  7. Misurare il disallineamento tra la linea di piegatura nella carta emessa e le posizioni di scanalatura.

  8. Se occorre una regolazione, premere [Uscita Stampa] per tornare alla schermata [Regolazione cordonatura copert. brossura].

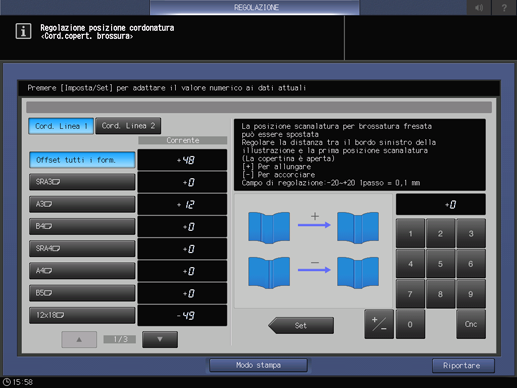

  9. Selezionare [Cord. Linea 1], quindi inserire il valore impostato utilizzando il tastierino numerico visualizzato sullo schermo.

    • Usare [+ / -] per impostare il valore su positivo o negativo.

    • Premere [Imp] per modificare il valore corrente.

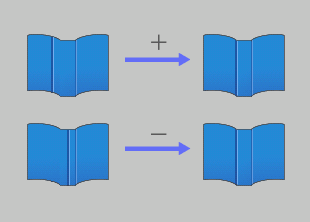

    • Intervallo di regolazione: da -20 ([Per accorciare]) a +20 ([Per allungare]) (1 passo = 0,1 mm)

    • Regolare la lunghezza dal bordo carta sul lato sinistro della faccia superiore della copertina brossura alla prima posizione di scanalatura.

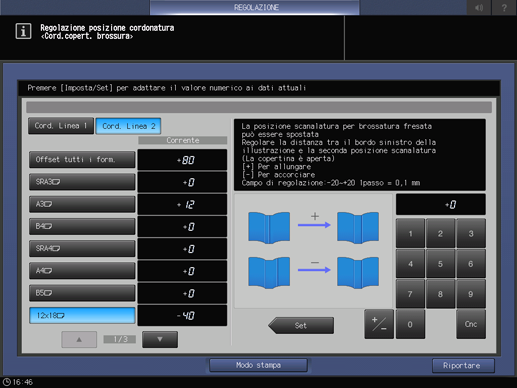

  10. Selezionare [Cord. Linea 2], quindi inserire il valore impostato utilizzando il tastierino numerico visualizzato sullo schermo.

    • Usare [+ / -] per impostare il valore su positivo o negativo.

    • Premere [Imp] per modificare il valore corrente.

    • Intervallo di regolazione: da -20 ([Per accorciare]) a +20 ([Per allungare]) (1 passo = 0,1 mm)

    • Regolare la lunghezza dal bordo carta sul lato sinistro della faccia superiore della copertina brossura alla seconda posizione di scanalatura.

  11. Ripetere i punti da 4 a 10 fino a ottenere il risultato desiderato.

  12. Premere [Riportare].

    La schermata torna alla schermata [Menu Reg.posizione cordon.].
