Impostazioni e regolazioniRegolazioniRegolazione Finisher (con Pinzatrice a sella SD-513)Regol.unità pinzatore sellaReg.posizione cordon.: regolazione delle posizioni di scanalaturaCordonatura a 3Cordonatura a 3
Spostare la posizione cordonatura a 3 nell'Unità Scanalatura CR-101 installata sulla Pinzatrice a sella SD-513. Sia per la posizione di scanalatura della Piega 1, sia per la posizione di scanalatura della Piega 2, regolare la distanza dal bordo della carta alla posizione di scanalatura.
Oggetti di regolazione: Offset tutti i form., A4
, 8,5
11
Se si specifica un valore numerico per [Offset tutti i form.], è applicato a tutti i formati carta. Con un formato carta specifico selezionato, il valore impostato diventa la somma del valore inserito e del valore specificato in precedenza per [Offset tutti i form.].
Eseguire questa regolazione dopo aver completato la [Reg posiz piega in tre].
Anche dopo la regolazione della posizione di scanalatura, potrebbe verificarsi un disallineamento tra la posizione di piegatura e la posizione di scanalatura a seconda del peso della carta. In questo caso, riprovare questa regolazione in modo che la posizione di piegatura coincida con la posizione di scanalatura.
Qualsiasi posizione di scanalatura fa sì che la posizione di piega in 3 sia portata alla posizione di scanalatura, ed è possibile modificare la posizione di piegatura.
In questo caso, specificare la [Reg posiz piega in tre] per determinare la posizione della piega a tre, quindi seguire i passaggi descritti di seguito per regolare la posizione di scanalatura.
1. Spostare largamente la posizione di scanalatura dalla posizione di piega a 3. Spostare la posizione di scanalatura nella direzione negativa (-) o positiva (+), in modo che ogni posizione corrente si sposti secondo un valore massimo quando si emette la carta.
2. Verificare la carta in uscita, quindi misurare la distanza dalla posizione di scanalatura sulla carta in uscita alla posizione della scanalatura desiderata.
3. Inserire la distanza di misurazione precedente nel valore di impostazione della Reg.posizione cordon.
Per informazioni dettagliate sulla procedura di impostazione, fare riferimento a quanto segue.
Premere [Regolazione] nella schermata [MACCHINA] per visualizzare la schermata [Menu Regolazione].

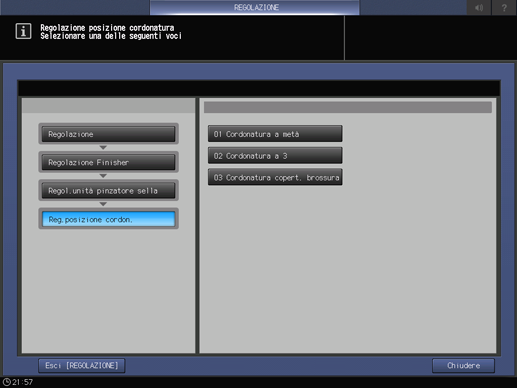

Premere in sequenza [Regolazione Finisher], [Regol.unità pinzatore sella], [Reg.posizione cordon.], e [Cordonatura a 3].
Selezionare il formato da regolare.
Premere [Modo stampa].
Caricare la carta con il formato da regolare, quindi selezionare quel vassoio.
Premere Avvio sul pannello di controllo.
Verrà prodotto un modello campione.
Misurare il disallineamento tra una linea di piegatura nella carta emessa e le posizioni di scanalatura.
Tolleranza: a = ± 1 mm o meno
[1] Linea di piegatura [2] Bordo scanalatura
Se occorre una regolazione, premere [Uscita Stampa] per tornare alla schermata [Regolazione cordonatura a 3].

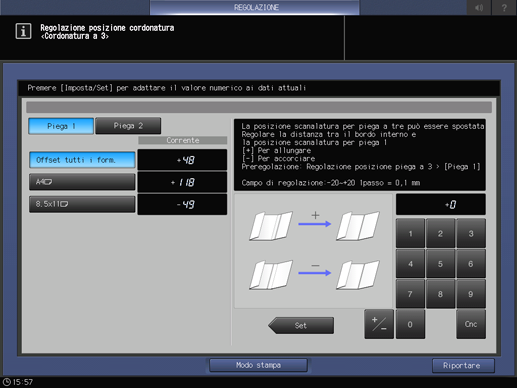

Selezionare [Piega 1], quindi usare il tastierino del pannello a sfioramento per inserire il valore specificato.
Usare [+ / -] per impostare il valore su positivo o negativo.
Premere [Imp] per modificare il valore corrente.
Intervallo di regolazione ([Piega 1]): da -20 ([Per accorciare]) a +20 ([Per allungare]) (1 passo = 0,1 mm)
Regolare la lunghezza tra il bordo interno e la posizione di scanalatura della Piega 1.

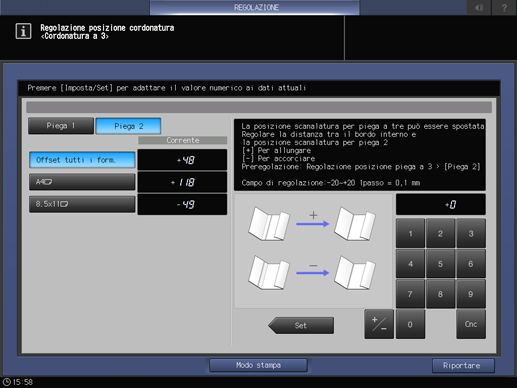

Selezionare [Piega 2], quindi usare il tastierino del pannello a sfioramento per inserire il valore specificato.
Usare [+ / -] per impostare il valore su positivo o negativo.
Premere [Imp] per modificare il valore corrente.
Intervallo di regolazione ([Piega 2]): da -20 ([Per accorciare]) a +20 ([Per allungare]) (1 passo = 0,1 mm)
Regolare la lunghezza tra il bordo interno e la posizione di scanalatura della Piega 2.
Ripetere i punti da 4 a 10 fino a ottenere il risultato desiderato.
Premere [Riportare].
La schermata torna alla schermata [Menu Reg.posizione cordon.].
