Impostazioni e regolazioniRegolazioniRegolazione Finisher (con Pinzatrice a sella SD-513)Regol.unità pinzatore sellaReg.posizione cordon.: regolazione delle posizioni di scanalaturaCordonatura a metàCordonatura a metà
Spostare la posizione cordonatura a metà nell'Unità Scanalatura CR-101 installata sulla Pinzatrice a sella SD-513. Regolare la distanza dal bordo della copertina della faccia superiore alla posizione di scanalatura.
Oggetti di regolazione: Offset tutti i form., SRA3
, A3 , B4 , SRA4 , A4 , B5 , 12
18 , 11 17 , 8,5 14 , 8,5 11 , 8 13 , 8K , 16K , Personalizzato (da 380 a 488 mm), Personalizzato (da 257 a 379 mm), 13 19
Se si specifica un valore numerico per [Offset tutti i form.], è applicato a tutti i formati carta. Con un formato carta specifico selezionato, il valore impostato diventa la somma del valore inserito e del valore specificato in precedenza per [Offset tutti i form.].
Eseguire questa regolazione dopo aver completato la [Reg posiz piega a metà].
Anche dopo la regolazione della posizione di scanalatura, potrebbe verificarsi un disallineamento tra la posizione di piegatura e la posizione di scanalatura a seconda del peso della carta. In questo caso, riprovare questa regolazione in modo che la posizione di piegatura coincida con la posizione di scanalatura.
Premere [Regolazione] nella schermata [MACCHINA] per visualizzare la schermata [Menu Regolazione].

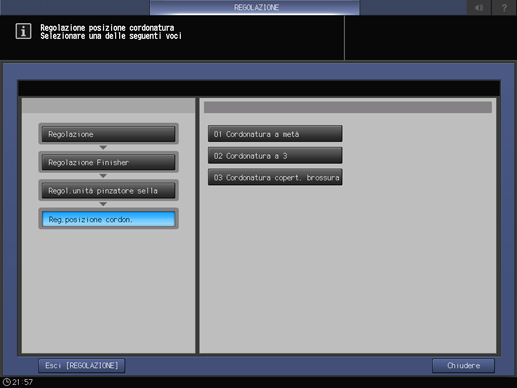

Premere in sequenza [Regolazione Finisher], [Regol.unità pinzatore sella], [Reg.posizione cordon.], e [Cordonatura a metà].
Selezionare il formato da regolare usando [
] o [
].
Premere [Modo stampa].
Caricare la carta con il formato da regolare, quindi selezionare quel vassoio.
Premere Avvio sul pannello di controllo.
Verrà prodotto un modello campione.
Misurare il disallineamento tra una linea di piegatura nella carta emessa e le posizioni di scanalatura.
Tolleranza: a = ± 1 mm o meno
[1] Linea di piegatura [2] Bordo scanalatura
Se occorre una regolazione, premere [Uscita Stampa] per tornare alla schermata [Regolazione cordonatura a metà].
Usare il tastierino del pannello a sfioramento per inserire il valore impostato.
Usare [+ / -] per impostare il valore su positivo o negativo.
Premere [Imp] per modificare il valore corrente.

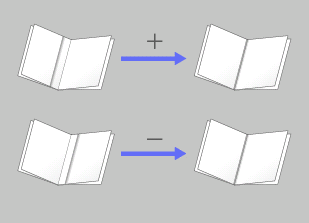

Intervallo di regolazione: da -20 ([Per accorciare]) a +20 ([Per allungare]) (1 passo = 0,1 mm)
Ripetere i punti da 4 a 9 fino a ottenere il risultato desiderato.
Premere [Riportare].
La schermata torna alla schermata [Menu Reg.posizione cordon.].
