Impostazioni e regolazioniRegolazioniRegolazione Finisher (con Pinzatrice a sella SD-513)Regol.unità pinzatore sellaReg posiz piega in tre: regolare le posizioni di piegatura nella modalità Piega a 3Reg posiz piega in tre: regolare le posizioni di piegatura nella modalità Piega a 3
Regolare le posizioni piegate nella modalità Piega a 3 determinata dalla Pinzatrice a sella SD-513.
Oggetti di regolazione: Offset tutti i form., A4
, 8,5
11
Quando si regola la Piega 1 e la Piega 2, accertarsi di iniziare con la regolazione della Piega 1. Le posizioni di riferimento del le posizioni Piega 1 e Piega 2 sono impostate sul bordo della carta. Di conseguenza, la misurazione (b) al punto 7 è soggetta alla modifica nella posizione della piegatura.
Se si specifica un valore numerico per [Offset tutti i form.], è applicato a tutti i formati carta. Con un formato carta specifico selezionato, il valore impostato diventa la somma del valore inserito e del valore specificato in precedenza per [Offset tutti i form.].
Il valore di regolazione massimo della carta A4
per Piega 1 è "+90".
Il valore di regolazione massimo della carta 8,5 11 per Piega 1 è "+30".
Premere [Regolazione] nella schermata [MACCHINA] per visualizzare la schermata [Menu Regolazione].
Premere in sequenza [Regolazione Finisher], [Regol.unità pinzatore sella] e [Reg posiz piega in tre].

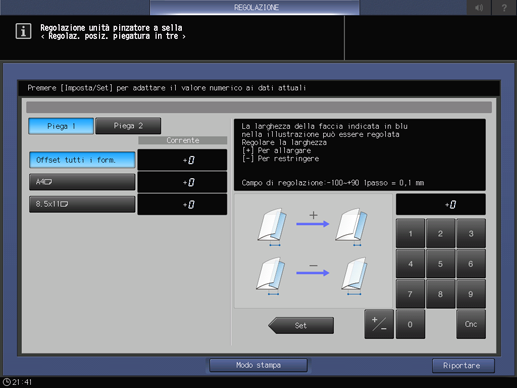

Selezionare il formato da regolare.
Premere [Modo stampa].
Caricare la carta con il formato da regolare, quindi selezionare quel vassoio.
Premere Avvio sul pannello di controllo.
Verrà prodotto un modello campione.
Misurare le lunghezze (a) e (b) della carta stampata.
Intervallo consentito: a ± 1,5 mm, b ± 1,5 mm
Formato carta
a
b
A4
97,5 mm ± 1,5 mm
102,0 mm ± 3,0 mm
8.5
11 91,6 mm ± 1,5 mm
96,1 mm ± 3,0 mm
[1] Piega 1 [2] Piega 2
Se occorre una regolazione, premere [Uscita Stampa] per tornare alla schermata [Regolaz posizione piega a 3].
Selezionare [Piega 1], quindi usare il tastierino del pannello a sfioramento per inserire il valore specificato.
Usare [+ / -] per impostare il valore su positivo o negativo.
Premere [Imp] per modificare il valore corrente.
Intervallo di regolazione([Piega 1]): da -100 ([Per allargare]) a +90 (da +30 per 8,5
11 ) ([Per stringere]) (1 passo = 0,1 mm)
Selezionare [Piega 2], quindi usare il tastierino del pannello a sfioramento per inserire il valore specificato.
Usare [+ / -] per impostare il valore su positivo o negativo.
Premere [Imp] per modificare il valore corrente.
Intervallo di regolazione: ([Piega 2]): da -50 ([Per allontanare]) a +50 ([Per avvicinare]) (1 passo = 0,1 mm)
Ripetere i punti da 4 a 10 fino a ottenere il risultato desiderato.
Premere [Riportare].
La schermata torna alla schermata [Menu Regol.unità pinzatore sella].
