Manuale d'uso
Impostazioni e regolazioni
- Regolazioni
- Panoramica sulle Funzioni
- Lista delle voci del Menu Regolazioni
- Regolazione qualità
- Reg. auto colore pacchetto
- Reg. manuale colore pacch.
- Reg. auto bilanciamento densità: scansionare il diagramma di bilanciamento densità per regolare automaticamente il bilanciamento della densità
- Regolazione massima della densità: regolare la densità massima di Y, M, C e K
- Reg.autom.dens.mass.: regolare automaticamente la densità massima per Y, M, C, e K
- Controllo densità colore
- Regolazione periodica (regolazione auto): impostazione automatica del controllo densità colore
- Regolazione manuale: eseguire manualmente il controllo densità colore
- Reg. del sensore colore per ogni tipo di carta: registrare i dati di regolazione sensore che sono regolati al tipo di carta (dati di regolazione sensore per ogni tipo di carta)
- Verifica dell'errore controllo densità colore
- Reg.entr.lati periodica
- Regolazione macchina
- Regolazione stampante
- Regolaz tempo di riavvio: regolare la posizione immagine del bordo di entrata nella direzione di alimentazione carta della stampante
- Regolazione centratura: regolare la posizione immagine in direzione trasversale nella stampante
- Regolazione Zoom FD: regolare l'ingrandimento nella direzione di alimentazione carta della stampante
- Regolazione Zoom CD: regolare l'ingrandimento in direzione trasversale della stampante
- Regolazione scanner
- Regolaz tempo di riavvio: regolare la posizione per avviare la scansione degli originali
- Regolazione centratura: regolare la posizione immagine in direzione trasversale quando si scansionano gli originali
- Regolazione Zoom FD: regolare lo zoom FD quando si scansionano gli originali
- Regolazione Zoom CD: regolare l'ingrandimento CD durante la scansione degli originali
- Regolazione stampante
- Imp. reg. stabilizzazione: selezionare la priorità della velocità uscita e della qualità immagine
- Esegui operaz di regolaz: regolazione nella modalità Regolazione
- Regolazione Finisher (con Finisher FS-532)
- Regolazione (principale) finisher pinzatura
- Reg.largh.carta guida uscita: regolare la larghezza delle guide di uscita del finisher
- Operazione pinza superiore: selezionare l'operazione della pinza superiore
- Operazione allineam. uscita: selezionare l'operazione di allineamento uscita
- Reg larghezza carta pinz: regolare la larghezza carta pinzatura
- Regol. piastra allin. FD: regolare l'inserimento dell'unità di allineamento dello stacker pinzatura
- Regolazione posiz pinzatore: regolare le posizioni pinzatura
- Reg. discesa pala riavvolg.: regolare la discesa della pala di riavvolgimento
- Uso funzione riavvolg.: selezionare l'uso funzione riavvolgimento
- Regolazione (Piegatura) finisher pinzatura
- Reg.larghezza carta Piega&Pinza: regolare la larghezza delle piastre di regolazione nella pinzatrice a sella
- Reg. dimensione Piega&Pinza: regolare la dimensione pinzatura in Piega & Pinza
- Posizione piegatura Piega&Pinza: regolare la posizione di piegatura nel modo Piega & Pinza
- Posizione pinzatura Piega&Pinza: regolare le posizioni pinzatura in Piega & Pinza
- Reg. posiz. piega a metà: regolare la posizione di piega a metà
- Regolaz posizione piega a 3: regolare le posizioni di piegatura nella modalità Piega-3 Multifoglio
- Regolaz piastra piega doppia: regolare l'inserimento della piastra piega doppia
- Regolaz. forza piega a metà: allungare il tempo di pressione del rullo
- Regolazione finisher pinzatura (Bucatura)
- Regolazione (PI) finisher pinzatura
- Regolazione (principale) finisher pinzatura
- Regolazione Finisher (con Vassoio di uscita OT-510)
- Regolazione Finisher (con Unità di piegatura FD-503)
- Regolazione (Bucatura) piegatrice multipla
- Regolazione (Piega) piegatrice multipla
- Reg posiz piega a metà: regolare la posizione di piega a metà
- Reg posiz piega a Z: regolare le posizioni di piegatura nella modalità Piega a Z
- Reg posiz piega tre int: regolare le posizioni di piegatura nella modalità Piega a tre interna
- Reg posiz piega tre est: regolare le posizioni di piegatura nella modalità Piega a tre esterna
- Reg pos doppio parallelo: regolare le posizioni di piegatura nella modalità Doppio parallelo
- Reg posiz piega a libro: regolare le posizioni di piegatura nella modalità Batten
- Regolazione Finisher (con Stacker ad alta capacità LS-506)
- Regolazione Finisher (con Pinzatrice a sella SD-506)
- Regol.unità pinzatore sella
- Reg larghezza carta piega: regolare il disallineamento del set stampato
- Reg posiz piega a metà: regolare la posizione di piega a metà
- Reg larghezza carta pinz: regolare la larghezza delle guide di uscita da usare nella modalità Pinzatura
- Posizione centrale pinzatura: regolare la posizione centrale dei punti pinzatura
- Regolazione passo pinzatura: regolare il passo pinzatura
- Regolazione rifilatura: regolare la larghezza della rifilatura
- Reg posiz piega in tre: regolare le posizioni di piegatura nella modalità Piega a 3
- Reg cass uscita rifilat: regolare il movimento del ricevitore rifilatrice
- Regol.unità pinzatore sella
- Regolazione Finisher (con Pinzatrice a sella SD-513)
- Regol.unità pinzatore sella
- Reg larghezza carta piega: regolare il disallineamento del set stampato
- Reg.inclinazione piega: regolare l'inserimento della piastra di regolazione
- Reg posiz piega a metà: regolare la posizione di piega a metà
- Reg posiz piega in tre: regolare le posizioni di piegatura nella modalità Piega a 3
- Reg.posizione cordon.: regolazione delle posizioni di scanalatura
- Reg larghezza carta pinz: regolare la larghezza delle guide di uscita da usare nella modalità Pinzatura
- Posizione centrale pinzatura: regolare la posizione centrale dei punti pinzatura
- Regolazione passo pinzatura: regolare il passo pinzatura
- Regolazione offset punti: regolare le posizioni pinzatura
- Regolazione punta pinzatura: regolare la forma del tratto pinzatura
- Reg.per app.piega(forza): regolazione della forza della formazione angolo del dorso
- Reg.per app.piega(frequenza): Regolazione del conteggio di ricambio rullo
- Reg.rifilatura parallela: regolazione della planarità tra la linea di rifilatura e il piano di taglio
- Regolazione rifilatura: regolazione della larghezza di rifilatura del bordo di taglio
- Reg. posiz rifilatore: regolazione della rifilatura laterale
- Reg.finitura rif.laterale: regolazione della velocità di rifilatura laterale
- Reg cass uscita rifilat: regolare il movimento del ricevitore rifilatrice
- Regol.unità pinzatore sella
- Regolazione Finisher (con Brossuratrice PB-503)
- Regolaz. brossuratrice
- Reg. paregg. Buffer(CD): regolare il disallineamento dei fogli emessi in un corpo nella sezione di subcompilazione
- Reg. paregg. Morsetto (CD): regolare il disallineamento delle pagine corpo
- Reg. paregg. morsetto(FD): regolare il disallineamento delle pagine corpo
- Posizione inizio incoll.: regolare la posizione inizio incoll. nel set corpo
- Posizione fine incoll.: regolare la posizione inizio incoll. nel set corpo
- Regolaz.bordo iniz. cop.: regolare il bordo della copertina sinistra
- Regolaz. rifilat. copert.: regolare la larghezza di rifilatura della copertina destra
- Reg. largh. CD su/giù copert: regolare il disallineamento delle pagine corpo e carta copertina
- Pos. form. angolo dorso: regolare il formulario delle copertine
- Regolazione temperatura: impostare la temperatura dei sensori all'interno del serbatoio di fusione e del rullo incollaggio
- Regolaz. brossuratrice
- Regolazione Finisher (con Finisher FS-531/Finisher FS-612)
- Fermo Piega & Pinza: regolare la posizione dei punti pinzatura (solo per il Finisher FS-612)
- RegfermoPiegaMetà: regolare il disallineamento dei bordi della carta stampata (solo per il Finisher FS-612)
- Regolazione Bucatura
- Reg. posizione verticale: regolare il disallineamento nella posizione centrale della carta stampata e il centro tra i fori
- Reg. posizione orizzont: regolare la distanza tra il bordo della carta stampata e il centro dei fori
- Regolazione registrazione: regolare la distorsione della posizione dei fori
- Sensore rilevam. bordo cartaregolare la sensibilità del sensore in modo da rilevare correttamente il bordo carta utilizzato come riferimento per i fori
- Regolazione Piega in tre: regolare le posizioni di piegatura nella modalità Piega a tre interna
- RegPassoPosPinzatura2: regolare il passo pinzatura determinato nelle modalità Piega & Pinza e Pinza
- Formato vass. inserit. cop.: regolare il formato vassoio dell'inseritore copertina
- Limite quantità di uscita: specificare il limite della quantità di uscita
- Regolazione finisher (con Unità di relè RU-510)
- Regolazione ADF
- Reg. pos. interr. orig. ADF: regolare la posizione per avviare la scansione nell'ADF e la posizione immagine in direzione trasversale
- Auto. pos. int. orig. ADF: regolare automaticamente la posizione per avviare la scansione nell'ADF e la posizione immagine in direzione trasversale
- Regolazione Zoom FD: regolazione dello zoom FD quando si scansiona sull'ADF
- Regolazione auto Zoom FD: regolare automaticamente lo Zoom FD quando si scansiona sull'ADF
- Reg.posiz.lett.iniz.(retro): regolazione della posizione Home dell'albero di ombreggiatura
- Regolaz. ingrand. FD (retro): regolare l'ingrandimento nella direzione di alimentazione carta sul lato posteriore utilizzando l'ADF
- Reg.auto.ingr.FD (retro): regolare automaticamente l'ingrandimento nella direzione di alimentazione carta sul lato posteriore utilizzando l'ADF
- Zoom dir.scan.princ. (retro): regolare l'ingrandimento nella direzione trasversale sul lato posteriore utilizzando l'ADF
- Zoom autodir.sca.pri.(retro): regolare automaticamente l'ingrandimento nella direzione trasversale sul lato posteriore utilizzando l'ADF
- Impostaz.pre-soll.vassoio originali: regolazione della posizione di standby del vassoio originale sull'ADF
- Regolazione assistenza aria PFU: regolare la quantità di soffio dell'aria
Reg. manuale colore pacch.
Regolare manualmente le voci di regolazione dei colori in modo collettivo.
Premere [Regolazione] nella schermata [MACCHINA] per visualizzare la schermata [Menu Regolazione].

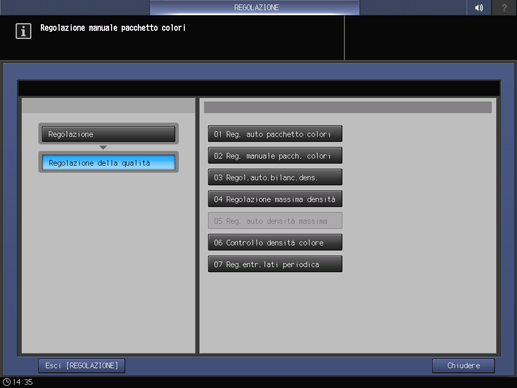

Premere in sequenza [Regolazione della qualità] e [Reg. manuale pacch. colori].

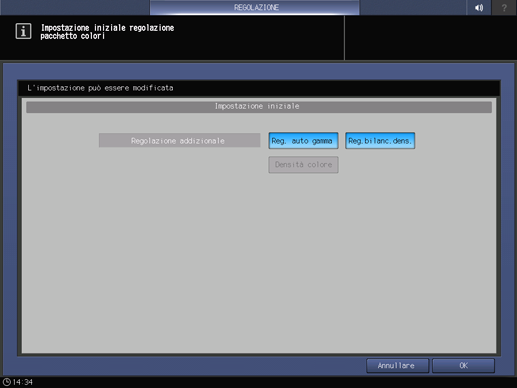

Prima di eseguire regolazioni, è possibile premere [Imp.iniz.] per modificare le impostazioni di regolazione come necessario.
Modificare qualsiasi impostazione. Se è stata apportata una modifica, premere [OK].

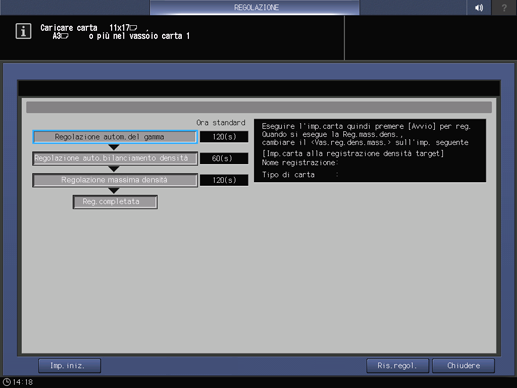

Premere le voci di regolazione in modo sequenziale a partire dall'alto per eseguire regolazioni.

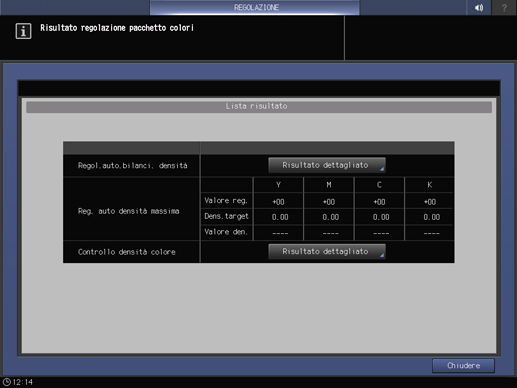

Una volta completata la regolazione, premere [Ris.regol.]; è possibile verificare il risultato della regolazione.
Se si specifica [ON] selezionando [REGOLAZIONE] - [Regolazione della qualità] - [Controllo densità colore] - [Impostazione di base] - [Usa contr. densità colore], [Controllo densità colore] è visualizzato in Regolazione addizionale, consentendo di selezionare le voci.
