Registrare i dati colorimetrici nella macchina.

Sono disponibili due metodi per registrare i dati colorimetrici.

Registrazione dei dati colorimetrici utilizzando un'unità flash USB
Registrazione dei dati colorimetrici via Web
È possibile visualizzare massimo 10 voci di dati colorimetrici.
Se necessario, è possibile sovrascrivere, sintetizzare o eliminare i dati esistenti. Quando sono sovrascritti, i dati esistenti (dati precedenti) sono sostituiti dai dati colorimetrici appena creati (nuovi dati). Quando sono sintetizzati, i nuovi dati sono fusi con i dati precedenti da registrare. Per sintetizzare i dati, i nuovi dati e i dati precedenti devono avere lo stesso tipo di schermo, tipo di carta e peso.

Quando si registrano i dati colorimetri, è possibile che siano visualizzati i seguenti messaggi di errore.
Risolvere i problemi come indicato nei messaggi.

Messaggio di errore	Messaggio di errore
Errore dati Le informazioni richieste non possono essere ottenute dal file Confermare la procedura di misurazione, e poi misurare di nuovo	Errore nel nome file Il nome file del file selezionato non è corretto Modificare il nome file Assicurarsi che le stringhe dopo "_" siano le stesse
Errore nel numero di dati Il numero dei dati nel file selezionato non è corretto Confermare la zona del diagramma e la procedura ed eseguire nuovamente la misurazione	Errore dati file Il file selezionato ha dati scorretti Confermare la procedura di regolazione, e poi riprovare dall'inizio Nota: il diagramma deve essere messo di nuovo
Errore nel salvataggio dati Il metodo per il salvataggio dei dati per il file selezionato non è corretto Creare di nuovo il file utilizzando [Salva con nome...] Nota: non utilizzare il metodo [Spazio colore lab]

Registrazione dei dati colorimetrici utilizzando un'unità flash USB

Usare lo spettrofotometro per leggere il grafico sul bilanciamento densità emesso in conformità con la procedura Emettere il grafico bilanciamento densità in modo da creare i dati colorimetrici.
Specificare il nome desiderato per i dati di colorimetria.
- Inserire [(fino a 14 caratteri di informazioni di identificazione stampati sul grafico)_(fino a 22 caratteri di informazioni personalizzate dall'utente).txt] come nome file.
Specificare il percorso [\C2070\ADJUST_DATA] di un'unità flash USB e salvare i dati colorimetrici nella cartella più in basso.
- I dati di colorimetria non possono essere riconosciuti sulla macchina con un percorso diverso da quello specificato. Assicurarsi di configurare il percorso designato per registrare i dati.

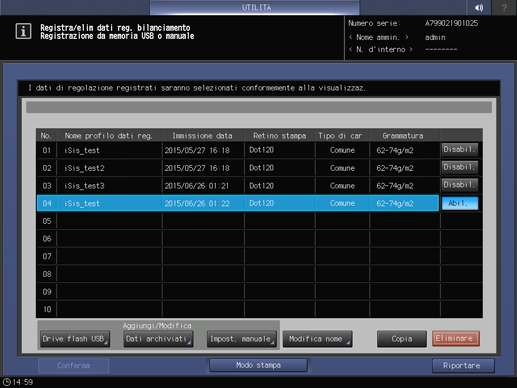

Premere [Reg/Eli dati bilanc densità] nella schermata [Menu regolazione bilanciamento densità] per visualizzare la schermata [Registra/elim dati reg. bilanciamento].
Selezionare una riga nell'elenco dei 10 profili e premere [Drive flash USB].
- Si possono registrare non più di 10 voci di dati, tuttavia è possibile sovrascrivere i dati. Se desiderato, selezionare i dati da sovrascrivere.
- I dati di colorimetria possono essere sintetizzati e registrati. Per sintetizzare i dati, selezionare la riga con lo stesso tipo di retino, tipo di carta e peso.

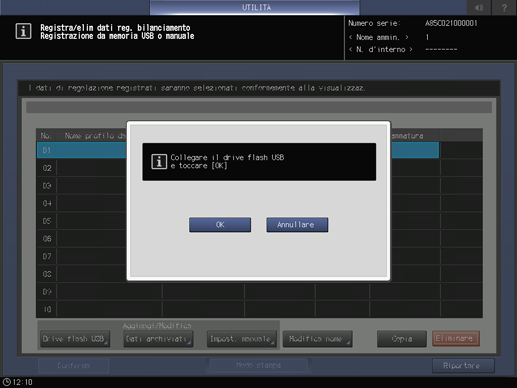

È visualizzata una finestra di dialogo che chiede di collegare l'unità flash USB.
Collegare l'unità flash USB in cui sono memorizzati i dati colorimetrici, alla porta USB della macchina.
- Questa porta è disponibile soltanto per i dispositivi funzionanti a bassa tensione. Fornire un'alimentazione di energia elettrica esterna per i dispositivi che richiedono una grande quantità di alimentazione elettrica.
Premere [OK].

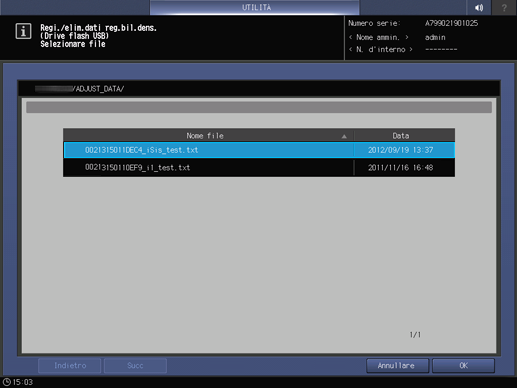

Il nome file dei dati colorimetrici è visualizzato nella schermata di registrazione.
Selezionare il nome file dei dati da registrare e premere [OK].

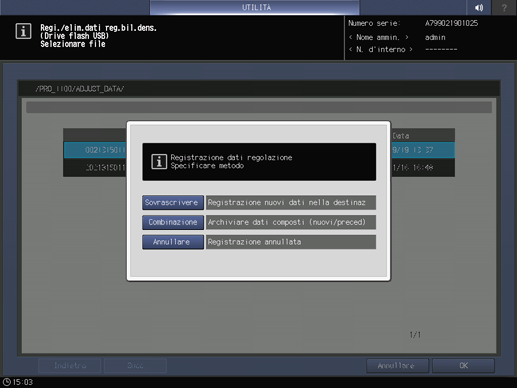

Con una riga di dati esistenti selezionati al punto 5, è visualizzata una finestra di dialogo di conferma.
- Per selezionare una riga di dati esistenti per sostituirla con i nuovi dati, premere [Sovrascrivere].
- Per sintetizzare i dati selezionati con i nuovi dati, premere [Combinazione]. Se le condizioni di tipo di schermata, tipo di carta o grammatura non corrispondono l'una con l'altra, [Combinazione] si oscura.
- Per interrompere la sovrascrittura o la sintetizzazione dei dati, premere [Annullare].

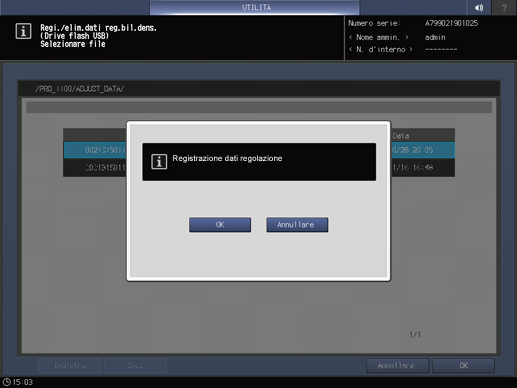

Per registrare i dati di regolazione, premere [OK].
- Per annullare la registrazione, premere [Annullare].

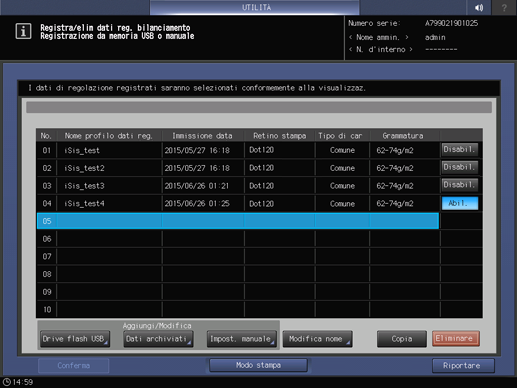

È visualizzata la schermata [Registra/elim dati reg. bilanciamento], indicante (fino a 22 caratteri di informazioni personalizzate dell'utente) specificati al punto 2 come Nome profilo dati reg.

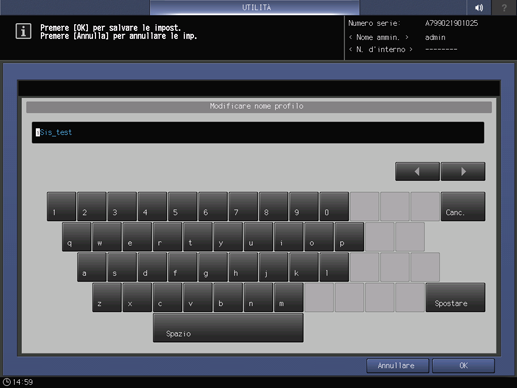

- Se desiderato si può modificare il Nome profilo dati reg. Premere [Modifica nome] per visualizzare la schermata [Modificare nome profilo]. Inserire il nome profilo desiderato, quindi premere [OK].
Premere [Riportare].
La schermata torna alla schermata [Menu regolazione bilanciamento densità].

Registrazione dei dati colorimetrici via Web

Per registrare i dati colorimetrici nella macchina via Web, configurare un'impostazione per accedere a Web Utilities dal computer connesso alla macchina in rete.

Non spegnere o accendere l'alimentazione durante questa operazione.

Usare lo spettrofotometro per leggere il grafico sul bilanciamento densità emesso in conformità con la procedura Emettere il grafico bilanciamento densità in modo da creare i dati colorimetrici.
Specificare il nome desiderato per i dati di colorimetria.
- Inserire [(fino a 14 caratteri di informazioni di identificazione stampati sul grafico)_(fino a 22 caratteri di informazioni personalizzate dall'utente).txt] come nome file.
Accedere a Web Utilities (URL indicato qui di seguito) dal computer connesso alla macchina in rete.
http://a.b.c.d:30091/
- Inserire l'indirizzo IP della macchina in a.b.c.d.

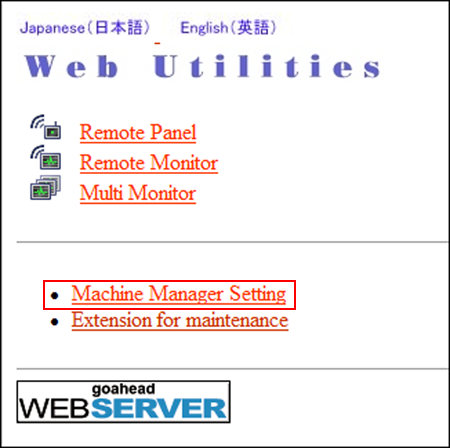

Fare clic su [Impostazione gestore macchina], quindi inserire l'ID amministratore e password.

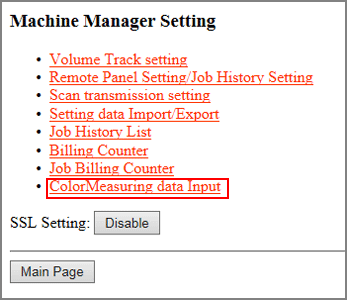

Fare clic su [Immissione dati di misurazione colore].

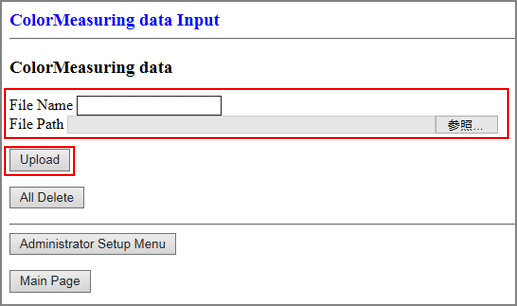

Inserire il nome file per i dati colorimetrici in [File Name], fare clic su [Browse] sul lato del percorso file e selezionare i dati colorimetrici salvati nel computer.
Fare clic su [Upload].
I dati colorimetrici sono salvati nella macchina.
- Se sono presenti due o più set di dati colorimetrici, ripetere i punti 6 e 7.
Premere [Reg/Eli dati bilanc densità] nella schermata [Menu regolazione bilanciamento densità] per visualizzare la schermata [Registra/elim dati reg. bilanciamento].

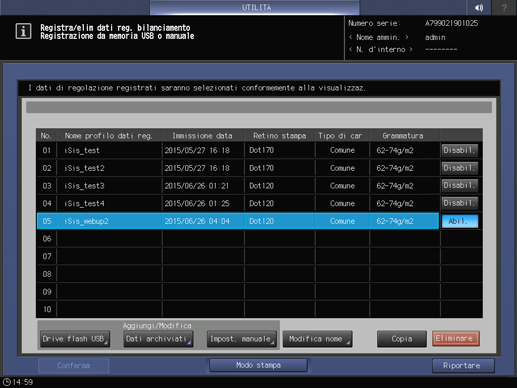

Selezionare una riga nell'elenco dei 10 profili e premere [Dati archiviati].
- Si possono registrare non più di 10 voci di dati, tuttavia è possibile sovrascrivere i dati. Se desiderato, selezionare i dati da sovrascrivere.
- I dati di colorimetria possono essere sintetizzati e registrati. Per sintetizzare i dati, selezionare la riga con lo stesso tipo di retino, tipo di carta e peso.
È visualizzato il nome file dei dati colorimetrici.
Selezionare il nome file dei dati da registrare e premere [OK].

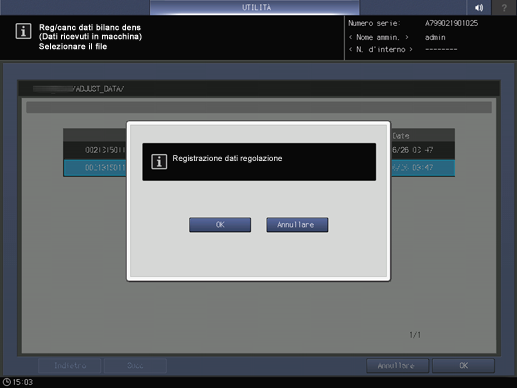

Per registrare i dati di regolazione, premere [OK].
- Per annullare la registrazione, premere [Annullare].
I dati di regolazione sono registrati.
Premere [Riportare].
La schermata torna alla schermata [Menu regolazione bilanciamento densità].
