Impostazioni e regolazioniUtilità/ContatoreImpost. amministratoreImpostazioni SistemaRegolazione espertiRegolazione della qualitàReg.auto.offset gamma stamp.: regolare gradazione e densità sfondo nelle curve gammaReg.auto.offset gamma stamp.: regolare gradazione e densità sfondo nelle curve gamma
Modificare automaticamente la curva gamma stampante per regolare la gradazione e la densità di sfondo nelle evidenziazioni.
Usare questa funzione quando la riproducibilità del colore nelle parti evidenziate varia in funzione della selezione del retino rispettivamente per [Retino 1], [Retino 2], e [Stocastico].
Questa sezione descrive come eseguire la procedura di regolazione quando né l'Integrated Color Care Unit IQ-501 né l'Unità relè RU-509 sono montate sulla macchina.
Eseguire questa regolazione dopo avere completato la Regolazione automatica gamma.
Usare carta comune o carta bianca per la stampa a colori in questa regolazione. L'utilizzo di carta colorata non consente di eseguire correttamente questa regolazione, in quanto interessa il colore del pattern di prova emissione.
In genere, questa regolazione è eseguita come la regolazione gamma stampante. Eseguire [Regolazione curva gamma] se è necessaria una regolazione fine.
Attuare la procedura di Impost. amministratore per visualizzare la schermata [Menu Impostazioni amministr sistema].

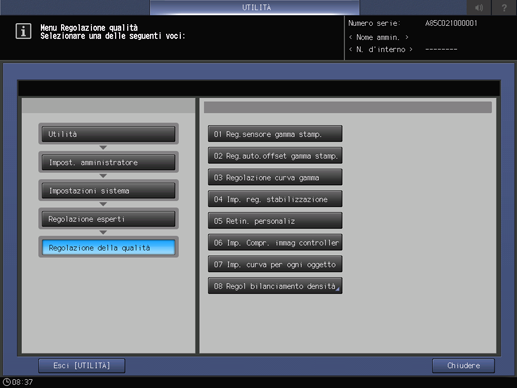

Premere [Impostazioni sistema] nella schermata [Impost. amministratore], quindi premere in sequenza [Regolazione esperti], [Regolazione della qualità] e [Reg.auto.offset gamma stamp.].

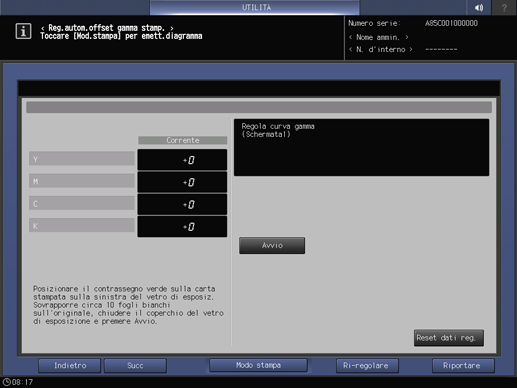

È visualizzata la schermata [Reg.auto.offset gamma stamp.].
Usare [Succ] e [Indietro] per selezionare la schermata da regolare.
Premere [Ri-regolare].
Se la gradazione appare ampiamente disallineata nelle curve gamma dell'immagine, premere [Reset dati reg.] per impostare il valore gamma stampante su "0", quindi premere [Ri-regolare].

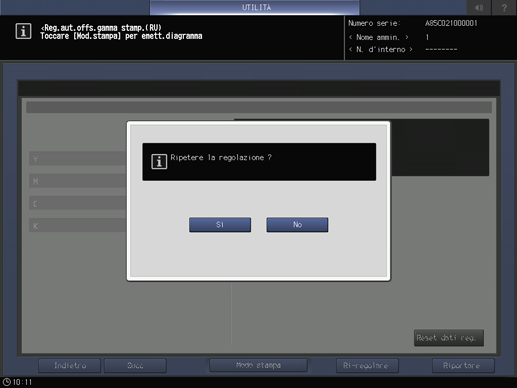

È visualizzata una finestra di dialogo di conferma della ri-regolazione.
Premere [Sì].
Oppure, premere [No] per annullare la ri-regolazione.
Premere [Modo stampa].
È visualizzata la schermata [MODO STAMPA].
Selezionare carta A4
, quindi premere Avvio nel panello di controllo.È stampato un pattern di prova e la schermata torna automaticamente alla schermata [Reg.auto.offset gamma stamp.].
Posizionare il pattern di prova sul vetro di esposizione.
Posizionare il segno a forma di freccia [2] del pattern di prova [1] a sinistra e posizionare il lato di stampa verso il basso.
Facendo attenzione, allineare il pattern di prova [1] alla guida del formato originale verticale [3] e alla guida del formato originale orizzontale [4] sul vetro di esposizione.
Posizionare circa 10 fogli di carta da copia bianchi sopra il pattern di prova [1].
Chiudere l'ADF.
Premere [Avvio] sullo schermo o Avvio nel pannello di controllo. I dati correnti di YMCK saranno aggiornati.
Poiché la macchina non determina i dati di regolazione efficaci o meno per la prima scansione, il messaggio [Concluso] non sarà visualizzato. Ripetere i punti d a 6 a 9 fino a visualizzare il messaggio [Concluso].
Se è visualizzato un codice di errore (Errore 1, 2 o 10), verificare che il pattern di prova sia posizionato correttamente.
Se è visualizzato un altro codice di errore, contattare l'addetto all'assistenza.
Verificare che sia visualizzato il messaggio [Concluso].
Se è visualizzato un messaggio diverso da [Concluso], ripetere i punti da 6 a 10.
Premere [Riportare] per tornare alla schermata [Menu Regolazione qualità].
Quando l'Unità relè RU-509 o l'Integrated Color Care Unit IQ-501 è montata sulla macchina, viene emesso un pattern di prova diverso da quello menzionato sopra.
Quando è emesso un pattern di prova (lo stesso dei punti da 1 a 7), l'Unità relè RU-509 o l'Integrated Color Care Unit IQ-501 misura automaticamente il pattern di prova.
Sulla base del risultato, la gradazione della parte di evidenziazione e la densità di sfondo sono regolate automaticamente, per cui non occorre eseguire la misurazione manuale (punti da 8 a 11).
