Reg.sensore gamma stamp.: correzione del sensore IDC

La correzione gamma stampante è eseguita periodicamente e automaticamente nella macchina. La correzione automatica gamma scansiona il motivo con un sensore IDC. Se il sensore IDC cambia nelle caratteristiche, la correzione gamma automatica potrebbe non essere eseguita correttamente. La regolazione del sensore gamma stampante consente di correggere il sensore IDC utilizzando lo scanner, al fine di eseguire correttamente la correzione gamma.

Questa sezione descrive come eseguire la procedura di regolazione quando né l'Integrated Color Care Unit IQ-501 né l'Unità relè RU-509 sono montate sulla macchina.

Eseguire questa regolazione dopo avere completato la Regolazione automatica gamma.
Usare carta comune o carta bianca per la stampa a colori in questa regolazione. L'utilizzo di carta colorata non consente di eseguire correttamente questa regolazione, in quanto interessa il colore del pattern di prova emissione.
Per ripristinare i dati misurati di ROM, premere [Reset dati reg.].

Attuare la procedura di Impost. amministratore per visualizzare la schermata [Menu Impostazioni amministr sistema].

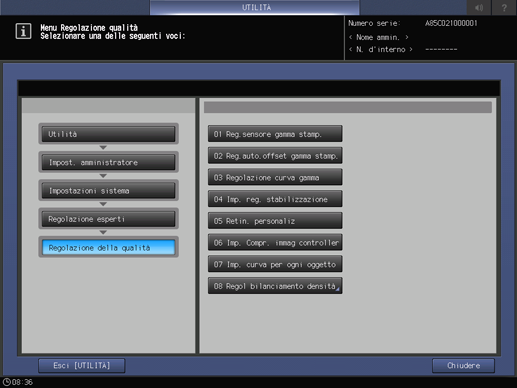

Premere [Impostazioni sistema] nella schermata [Impost. amministratore], quindi premere in sequenza [Regolazione esperti], [Regolazione della qualità] e [Reg.sensore gamma stamp.].

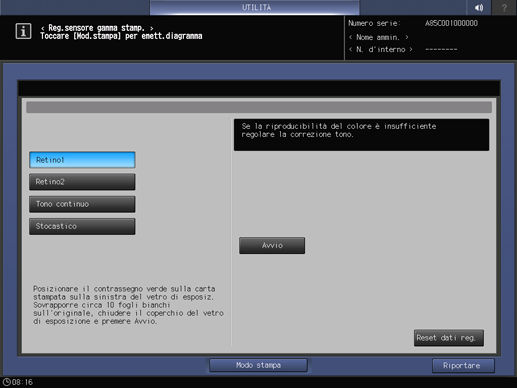

È visualizzata la schermata [Reg.sensore gamma stamp].
Selezionare la schermata da regolare.
- Le schermate disponibili qui sono uguali a quelle disponibili in Regolazione curva gamma.
- Per eliminare i dati colorimetrici al momento impostati nella macchina e ripristinare i dati in ROM, premere [Reset dati reg.]. Premere [Sì] nella finestra di dialogo. Oppure, premere [No] per annullare il reset dei dati.
Premere [Modo stampa].
È visualizzata la schermata [MODO STAMPA].
Selezionare carta A4 , quindi premere Avvio nel panello di controllo.
È stampato un pattern di prova e la schermata torna automaticamente alla schermata [Reg.sensore gamma stamp. (RU)].
Posizionare il pattern di prova sul vetro di esposizione.
- Posizionare il segno a forma di freccia [2] del pattern di prova [1] a sinistra e posizionare il lato di stampa verso il basso.
- Facendo attenzione, allineare il pattern di prova [1] alla guida del formato originale verticale [3] e alla guida del formato originale orizzontale [4] sul vetro di esposizione.
- Posizionare circa 10 fogli di carta da copia bianchi sopra il pattern di prova [1].
- Chiudere l'ADF.

Premere [Avvio] sullo schermo o Avvio nel pannello di controllo. La macchina avvia automaticamente la regolazione.

In caso di problemi, sarà visualizzato un codice errore a indicare la causa di ognuno. Consultare la tabella seguente per eliminare gli errori.

Codice errore	Errore	Rimedio
Errore 1	Impossibile rilevare il contrassegno di registrazione	Resettare il grafico nella posizione corretta.
Errore 2	Il grafico è posizionato a faccia in giù	Resettare il grafico nella posizione corretta.
Errore 3	Impossibile rilevare il pattern del grafico	Usare il grafico corretto.
Errore 4	La regolazione non è disponibile	Contattare l'addetto all'assistenza.
Errore 5	Fuori dall'intervallo standard	Eseguire la ri-regolazione.
Errore 6	Errore dati non volatili	Verificare l'installazione della scheda di memoria.
Errore 7	Eseguito l'accesso a memoria non designata	Contattare l'addetto all'assistenza.
Errore 8	Errore correlato alla memoria	Contattare l'addetto all'assistenza.
Errore 9	Errore programma	Contattare l'addetto all'assistenza.
Errore 10	Il grafico è distorto	Usare il grafico corretto.
Errore 11	Impossibile scansionare le informazioni di intestazione immagine	Contattare l'addetto all'assistenza.
Errore 12	Errore dati RGB	Verificare che il grafico sia corretto, quindi contattare l'addetto all'assistenza se è possibile trovare una soluzione.
Errore 13	Errore impostazione parametro	Contattare l'addetto all'assistenza.
Errore 31	Dati sensore anormali	Eseguire la ri-regolazione.
Errore 51	Errore calcolo regressione	Eseguire la ri-regolazione.
Errore 52	Overflow numero array	Contattare l'addetto all'assistenza.
Errore 53	Errore ordine regressione	Contattare l'addetto all'assistenza.
Errore 54	Errore informazioni schermata selezionata	Contattare l'addetto all'assistenza.
Errore 55	Errore informazioni colore	Contattare l'addetto all'assistenza.

Ripetere i punti d a 4 a 7 fino a visualizzare il messaggio [Completo].
Premere [Riportare] per tornare alla schermata [Menu Regolazione qualità].

Quando l'Unità relè RU-509 o l'Integrated Color Care Unit IQ-501 è montata sulla macchina, viene emesso un pattern di prova diverso da quello menzionato sopra.
Quando è emesso un pattern di prova (lo stesso dei punti da 1 a 5), l'Unità relè RU-509 o l'Integrated Color Care Unit IQ-501 misura automaticamente il pattern di prova.
Sulla base del risultato, il sensore IDC è regolato automaticamente, per cui non occorre eseguire la misurazione manuale (punti da 6 a 8.
