Impostazioni e regolazioni

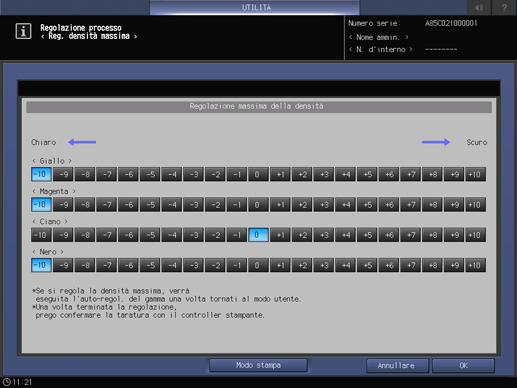

Regolazione massima della densità: regolare la densità massima di Y, M, C e K

Regolare la densità massima di ciascuno dei colori Y, M, C, e K.

Interv. regolazione: da -10 (chiaro) a +10 (scuro) per ognuno di <Giallo>, <Magenta>, <Ciano> e <Nero>

Questa sezione descrive come eseguire la procedura di regolazione quando l'Integrated Color Care Unit IQ-501 o l'Unità relè RU-509 è montata sulla macchina.

  • La macchina eseguirà la Regolazione automatica gamma dopo aver modificato la densità massima. Una volta completata la Regolazione gamma automatica, procedere con la regolazione con il controller immagine.

  • Quando l'Integrated Color Care Unit IQ-501 o l'Unità relè RU-509 è montata sulla macchina, consigliamo di eseguire per prima cosa la [Reg.autom.dens.mass.].

  • Assicurarsi di eseguire il Controllo manuale densità colore dopo avere modificato la densità massima.

  1. Attuare la procedura di Impost. amministratore per visualizzare la schermata [Menu Impostazioni amministr sistema].

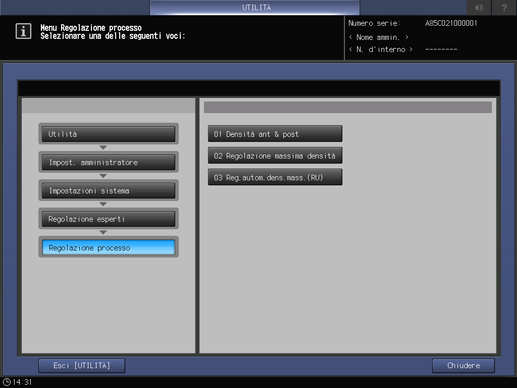

  2. Premere [Impostazioni sistema] nella schermata [Menu Impost. amministratore], quindi premere in sequenza [Regolazione esperti], [Regolazione processo] e [Regolazione massima densità].

  3. Premere [Modo stampa].

    Quando l'Integrated Color Care Unit IQ-501 o l'Unità relè RU-509 non è installata sulla macchina, stampare i diagrammi di prova sulla carta pre-specificata. Successivamente, svolgere la misurazione usando lo spettrofotometro, e ripetere la regolazione manuale fino a ottenere il risultato desiderato. Dopo la regolazione, andare al punto 7.

  4. Selezionare il vassoio carta per la regolazione e premere Avvio nel pannello di controllo.

    Viene emesso un diagramma applicato allo Schermo 1 (Punto190 consigliato).

    I grafici sono misurati per mezzo del sensore densità dell'Unità di relè RU-509 ed emessi nel vassoio di uscita.

  5. Una volta stampati i grafici, la schermata torna alla schermata Regolazione massima densità e il risultato della misurazione è visualizzato in "Risultato misurazione della densità (valore approssimativo)" in basso a destra dello schermo.

    • Premere [Storico misurazione] per visualizzare lo storico misurazione (fino a 30 risultati).

    Premere [Commuta visualizz.] nella schermata [Storico misurazione densità massima] per modificare le voci dell'elenco cronologia. (Visualizzazione 1: data di misurazione e valore misurato per ogni colore, Visualizzazione 2:tipo di carta e imposta valore per ogni colore).

  6. Ripetere i punti da 3 a 5 fino a ottenere il risultato desiderato.

  7. Premere [OK] per completare l'impostazione.

    • Per annullare la modifica, premere [Annullare]. In entrambi i casi, la schermata torna alla schermata [Menu Regolazione processo].

    • Se si preme [Annullare], il risultato della misurazione della densità massima non è salvato.
