Impostazioni e regolazioniRegolazioniRegolazione Finisher (con Vassoio di uscita OT-510)Regolazione (principale) finisher pinzaturaReg.largh.carta guida uscita: regolare la larghezza delle guide di uscita del finisherReg.largh.carta guida uscita: regolare la larghezza delle guide di uscita del finisher
Eseguire la regolazione necessaria se i fogli emessi nel vassoio principale non sono allineati. Regolare le posizioni anteriore e posteriore dell'unità guida di uscita per l'allineamento dell'uscita.
Oggetti di regolazione: Offset tutti i form., SRA3
, A3 , SRA4 , A4
, A4 , A5 , B4 , B5 , 8K , 16K , 12
18 , 11 17 , 9 11 , 8,5 11 , 8,5 11 , 8,5 14 , 8 13 , 13 19 , B5 , A6 /Cartolina, SRA4 , B6 , 16K , Personalizzato (da 380 a 488 mm, Personalizzato (da 220 a 379 mm), Personalizzato (da 139 a 219 mm)
Questa regolazione è efficace solo per la carta la cui larghezza in direzione trasversale è 182 mm o più (B5
), o 210 mm o più (A4 ) per l'uscita spostata.
Se si specifica un valore numerico per [Offset tutti i form.], è applicato a tutti i formati carta. Con un formato carta specifico selezionato, il valore impostato diventa la somma del valore inserito e del valore specificato in precedenza per [Offset tutti i form.].
Premere [Regolazione] nella schermata [MACCHINA] per visualizzare la schermata [Menu Regolazione].

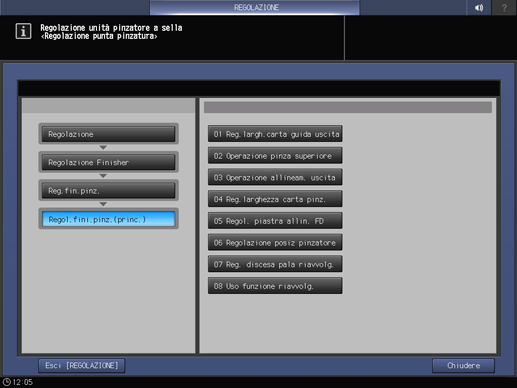

Premere in sequenza [Regolazione Finisher], [Reg.fin.pinz.], [Regol.fini.pinz.(princ.)] e [Reg.largh.carta guida uscita].
Selezionare il formato da regolare usando [
] o [
].
Premere [Modo stampa].
Caricare la carta del formato selezionato al punto 3, quindi selezionare quel vassoio. Se si seleziona [Fascicola sfalsata] al punto 6, selezionare il formato carta di 210 mm o più (A4
).Per [Impostazione di uscita], selezionare [Fascicola] o [Fascicola sfalsata].
Premere Avvio sul pannello di controllo.
Verrà prodotto un modello campione.
Verificare il disallineamento (a) dei fogli consegnati al vassoio primario (principale).
Verificare il disallineamento tra la carta stampata e le guide di uscita in funzione per stimare la quantità di regolazione.
Tolleranza: a = entro +1 mm dalla larghezza carta
Premere [Uscita Stampa] per tornare alla schermata [Regolat. larghezza carta guida uscita].
Se occorre una regolazione, usare il tastierino del pannello a sfioramento per inserire il valore impostato.
Intervallo di regolazione: da -50 ([Largo]) a +50 ([Stretto]) (1 passo = 0,1 mm)
Usare [+ / -] per impostare il valore su positivo o negativo.
Se la larghezza regolata è troppo stretta, la carta potrebbe non essere allineata nella direzione di alimentazione della carta.
Premere [Imp] per modificare l'impostazione con i dati correnti.
Ripetere i punti da 4 a 11 fino a ottenere il risultato desiderato.
Premere [Riportare].
La schermata torna alla schermata [Menu regol. finisher pinzatore (princ.)].
