Reg. posiz rifilatore: regolazione della rifilatura laterale

Regolare la rifilatura laterale nell'Unità di rifilatura TU-503 installata sulla Pinzatrice a sella SD-513.

Oggetti di regolazione: fronte, retro

Premere [Regolazione] nella schermata [MACCHINA] per visualizzare la schermata [Menu Regolazione].

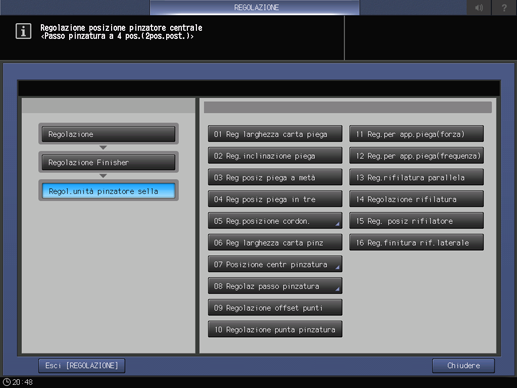

Premere in sequenza [Regolazione Finisher], [Regol.unità pinzatore sella] e [Reg. posiz rifilatore].

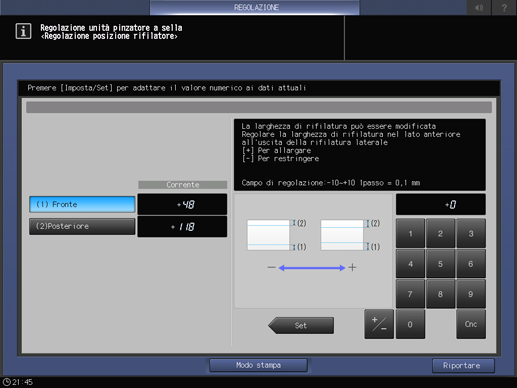

Selezionare [Fronte] o [Retro].
Premere [Modo stampa].
Caricare carta A3 o 11 17 in qualsiasi vassoio, quindi selezionare il pulsante del vassoio.
Premere Avvio sul pannello di controllo.
Verrà prodotto un modello campione.
Misurare la lunghezza della carta in uscita, "a", quindi verificare la differenza tra il valore di misurazione e il valore impostato.
Tolleranza: a = valore di impostazione -a = ± 0,5 mm o inferiore
Se occorre una regolazione, premere [Uscita Stampa] per tornare alla schermata [Reg. posiz rifilatore].
Usare il tastierino del pannello a sfioramento per inserire il valore impostato.
- Usare [+ / -] per impostare il valore su positivo o negativo.
- Premere [Imp] per modificare il valore corrente.
- Intervallo di regolazione: da -10 ([Per avvicinare]) a +10 ([Per Allontanare]) (1 passo = 0,1 mm)
Ripetere i punti da 4 a 9 fino a ottenere il risultato desiderato.
Premere [Riportare].
La schermata torna alla schermata [Menu Regol.unità pinzatore sella].
