Reg.rifilatura parallela: regolazione della planarità tra la linea di rifilatura e il piano di taglio
Regolare la planarità tra la linea di rifilatura e il bordo di taglio nella Pinzatrice a sella SD-513.
Oggetti di regolazione: fronte, retro
Questa regolazione è disponibile solo quando la Pinzatrice a sella SD-513 è dotata dell'Unità di piegatura FD-504.
Premere [Regolazione] nella schermata [MACCHINA] per visualizzare la schermata [Menu Regolazione].
Premere in sequenza [Regolazione Finisher], [Regol.unità pinzatore sella] e [Reg. rifilatura parallela].
Selezionare [Fronte] o [Retro].
Premere [Modo stampa].
Caricare carta A3
o 11
17 in qualsiasi vassoio, quindi selezionare il pulsante del vassoio.Premere Avvio sul pannello di controllo.
Verrà prodotto un modello campione.

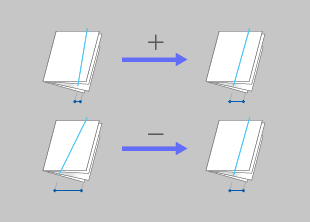

Misurare la planarità a del bordo di rifilatura.
Tolleranza: a = 4,0 mm o inferiore (quando 50 fogli sono piegati e pinzati in Piega & Pinza)
Se occorre una regolazione, premere [Uscita Stampa] per tornare alla schermata [Regolazione planarità rifilatura].
Usare il tastierino del pannello a sfioramento per inserire il valore impostato.
Premere [Imp] per modificare il valore corrente.
Intervallo di regolazione: da -0 ([Per avvicinare]) a +30 ([Per Allontanare]) (1 passo = 0,1 mm)
Ripetere i punti da 4 a 9 fino a ottenere il risultato desiderato.
Premere [Riportare].
La schermata torna alla schermata [Menu Regol.unità pinzatore sella].
