Posizione centrale 2 punti pinzatura
Regolare la posizione centrale per 2 punti pinzatura nella Pinzatrice a sella SD-513.
Eseguire questa regolazione dopo aver completato la [Reg posiz piega a metà].
Premere [Regolazione] nella schermata [MACCHINA] per visualizzare la schermata [Menu Regolazione].

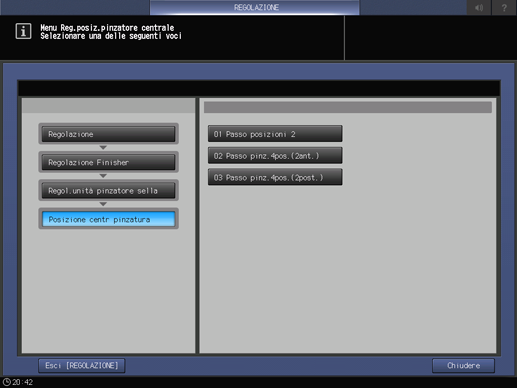

Premere in sequenza [Regolazione Finisher], [Regol.unità pinzatore sella], [Posizione centr pinzatura], e [2 Punti Pinzatura].
Premere [Modo stampa].
Caricare carta A3
o 11
17 in qualsiasi vassoio, quindi selezionare il pulsante del vassoio.Premere Avvio sul pannello di controllo.
Verrà prodotto un modello campione.
Verificare il disallineamento tra la posizione centrale della pinzatura e la posizione centrale della carta.

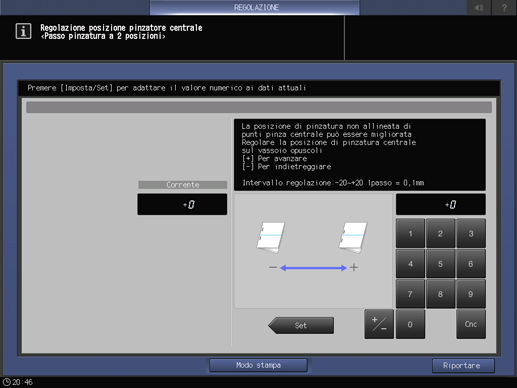

Se occorre una regolazione, premere [Uscita Stampa] per tornare alla schermata [Regol posizione centro pinzatura].
Usare il tastierino del pannello a sfioramento per inserire il valore impostato.
Usare [+ / -] per impostare il valore su positivo o negativo.
Premere [Imp] per modificare il valore corrente.
Intervallo di regolazione: da -20 ([Per avvicinarsi al bordo posteriore]) a +20 ([Per avvicinarsi al bordo anteriore]) (1 passo = 0,1 mm)
Ripetere i punti da 3 a 8 fino a ottenere il risultato desiderato.
Premere [Riportare].
La schermata torna alla schermata [Menu regolazione posizione centrale pinzatura].
