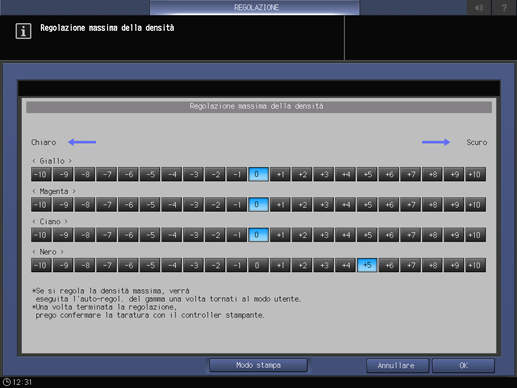

Regolazione massima della densità: regolare la densità massima di Y, M, C e K
Regolare la densità massima di ciascuno dei colori Y, M, C, e K.
Interv. regolazione: da -10 (chiaro) a +10 (scuro) per ognuno di <Giallo>, <Magenta>, <Ciano> e <Nero>
La macchina eseguirà la Regolazione automatica gamma dopo aver modificato la densità massima. Una volta completata la Regolazione gamma automatica, procedere con la regolazione con il controller immagine.
Quando l'Integrated Color Care Unit IQ-501 o l' Unità relè RU-509 è montata sulla macchina, consigliamo di eseguire per prima cosa la Reg.autom.dens.mass.
Assicurarsi di eseguire il Controllo manuale densità colore dopo avere modificato la densità massima.
Questa sezione descrive come eseguire la procedura di regolazione quando l'Integrated Color Care Unit IQ-501 o la Unità relè RU-509 è montata sulla macchina.

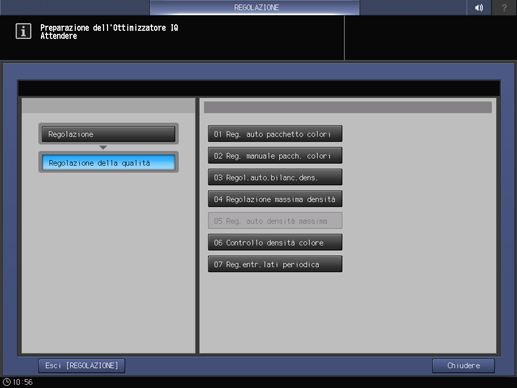

Premere [Regolazione] nella schermata [MACCHINA] per visualizzare la schermata [Menu Regolazione].
Premere in sequenza [Regolazione della qualità] e [Regolazione massima densità].
Premere [Modo stampa].
Quando l'Integrated Color Care Unit IQ-501 e l'Unità relè RU-509 non sono installate sulla macchina, stampare i grafici di prova sulla carta pre-specificata. Successivamente, svolgere la misurazione usando lo spettrofotometro, e ripetere la regolazione manuale fino a ottenere il risultato desiderato. Dopo la regolazione, andare al punto 7.
Selezionare il vassoio carta per la regolazione e premere Avvio nel pannello di controllo.
Viene emesso un diagramma applicato allo Schermo 1 (Punto190 consigliato).
I grafici sono misurati per mezzo del sensore densità dell'Unità di relè RU-509 ed emessi nel vassoio di uscita.
Una volta stampati i grafici, la schermata torna alla schermata Regolazione massima densità e il risultato della misurazione è visualizzato in "Risultato misurazione della densità (valore approssimativo)" in basso a destra dello schermo.
Premere [Storico misurazione] per visualizzare lo storico misurazione (fino a 30 risultati).
Premere [Commuta visualizz.] nella schermata [Storico misurazione densità massima] per modificare le voci dell'elenco cronologia. (Visualizzazione 1: data di misurazione e valore misurato per ogni colore, Visualizzazione 2:tipo di carta e imposta valore per ogni colore).
Modificare il valore di regolazione per ogni colore, al fine di corrispondere al risultato della misurazione.
Il risultato di misurazione è più basso della densità desiderata.: modificare il valore di regolazione sul lato positivo (+).
Il risultato di misurazione è più alto della densità desiderata.: modificare il valore di regolazione sul lato negativo (-).
Ripetere i punti da 3 a 5 fino a ottenere il risultato desiderato.
Premere [OK] per completare l'impostazione.
Per annullare la modifica, premere [Annullare]. In entrambi i casi, la schermata torna alla schermata [Menu Regolazione qualità].
Se si preme [Annullare], il risultato della misurazione della densità massima non è salvato.
