Controllo densità colore (Flusso di regolazione quando si cambia schermata/Flusso di regolazione regolare (standard)/Flusso di regolazione regolare (accuratezza elevata))

Impostazione di base

È possibile attivare il controllo densità colore e impostare il tempo di esecuzione, ecc.

Per usare il Controllo densità colore, selezionare [ON] in [Usa contr. densità colore].

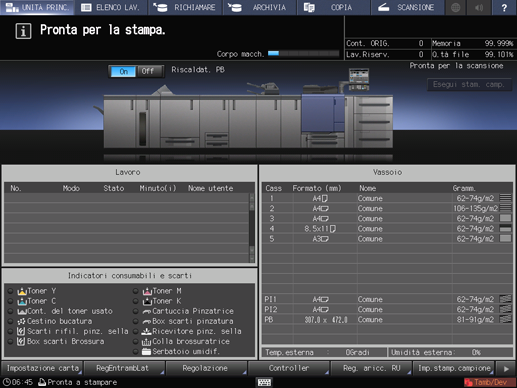

1. Nel pannello a sfioramento del corpo principale, premere [Regolazione] nella schermata [MACCHINA].

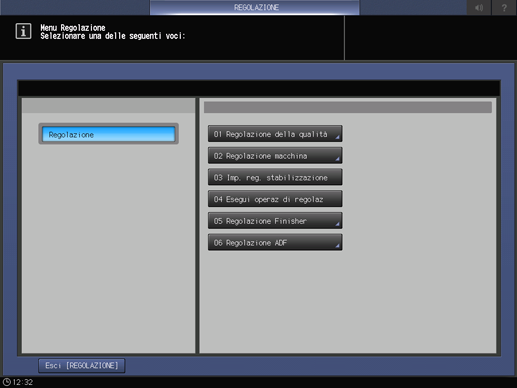

   È visualizzata la schermata [Menu Regolazione].

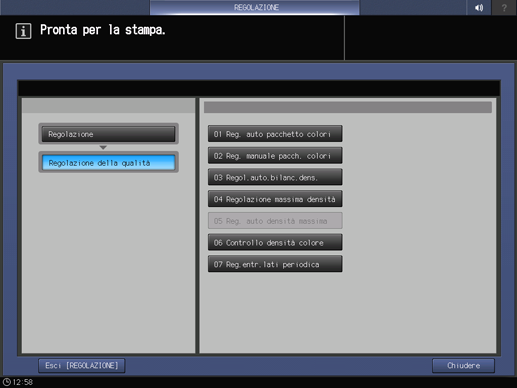

2. Premere [Regolazione della qualità] nel [Menu Regolazione].

3. Premere [Controllo densità colore].

4. Premere [Impostazione di base].

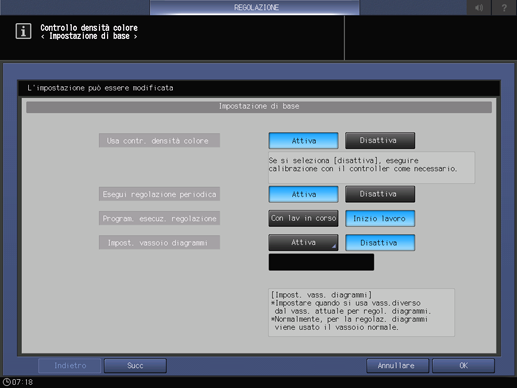

5. Eseguire l'impostazione per ciascuna voce.

   Specificare le impostazioni in base all'ambiente. Le impostazioni in questo caso sono le seguenti:

   Elemento	Descrizione
   [Usa contr. densità colore]	[ON]
   [Esegui regolazione periodica]	[ON]
   [Program. esecuz. regolazione]	[Iniziare lavoro]
   [Impost. vassoio diagrammi]	[OFF]
   [Commutare colore(1° o 2°)]	[Preciso]
   [Intervallo regolazione]	[OFF]

   • Per eseguire automaticamente il controllo densità con l'opzione RU (Unità di relè RU-509), impostare [Esegui regolazione periodica] su [Attiva].



Misurazione del grafico con uno spettrofotometro

1. Nel pannello a sfioramento del corpo principale, premere [Regolazione] nella schermata [MACCHINA].

   È visualizzata la schermata [Menu Regolazione].

2. Premere [Regolazione della qualità] nel [Menu Regolazione].

3. Premere [Controllo densità colore].

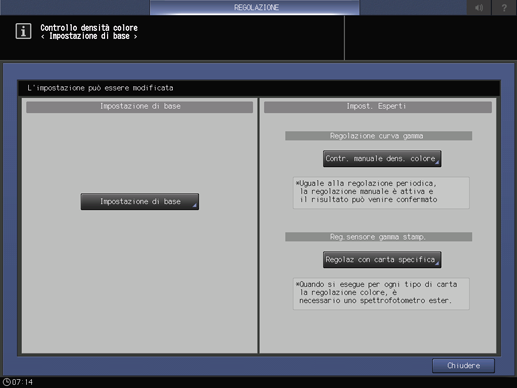

4. Premere [Regolaz con carta specifica] di [Impost. Esperti].

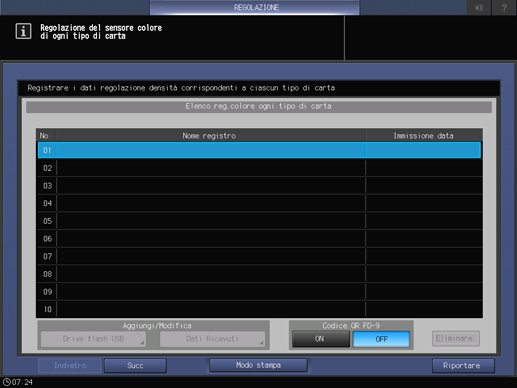

5. Selezionare il numero in cui il valore di controllo della densità di emissione deve essere registrato, quindi premere [Modo stampa].

   • Se si seleziona il numero registrato, il valore regolato è sovrascritto.



   • Codice FD9 QR
     i1-iSis XL: non fornito.
     FD9: disponibile.

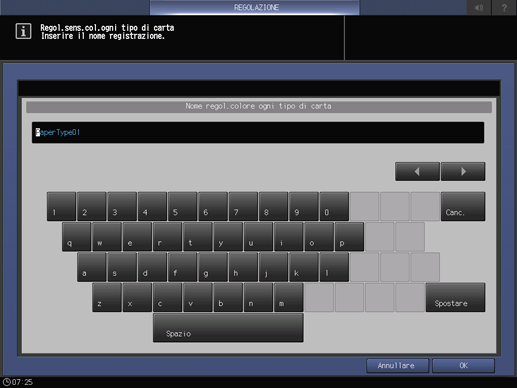

6. Inserire il nome registrato del controllo colore per ogni tipo carta, quindi premere [OK].

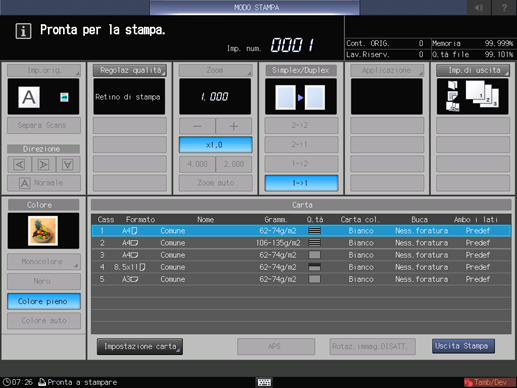

7. Nella schermata [MODO STAMPA], premere [Regolaz qualità].

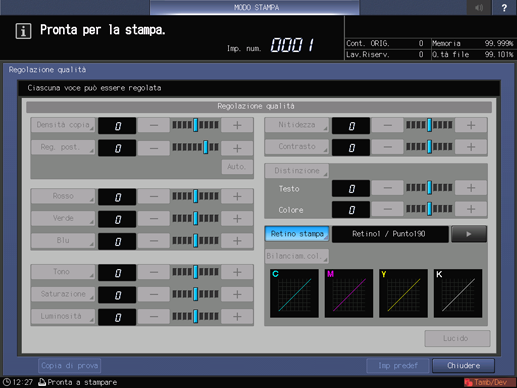

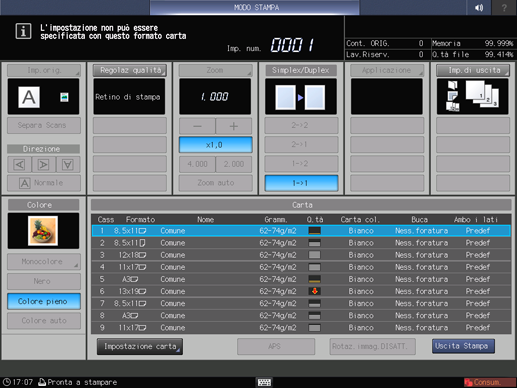

8. Premere  [ di ]Retino di stampa. Dopo la selezione, premere [Chiudere].

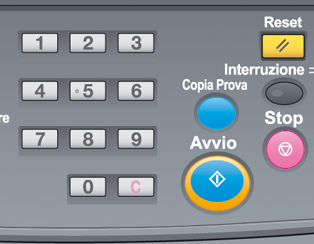

9. Dopo la selezione del vassoio nella schermata MODO STAMPA, premere Avvio nel pannello di controllo.

   • Per impostare il vassoio di uscita, premere [Impostazione di uscita] in alto a destra della schermata MODO STAMPA.



   Il grafico a colori è emesso per la misurazione utilizzando lo spettrofotometro.

   • Per usare FD-5 BT o FD-9, usare FD-S2w. Per informazioni dettagliate sulle operazioni, fare riferimento al manuale d'uso in dotazione con FD-S2w.

10. Avviare il computer in cui è installato il tool X-rite Measure, selezionare [Start] - [Programmi] - [X-Rite] - [ProfileMaker Pro 5.0.10] - [MeasureTool].

    Il tool X-rite Measure è avviato.

    • Per modificare la lingua, selezionarla da [Lingua] e riavviare il tool di misurazione.

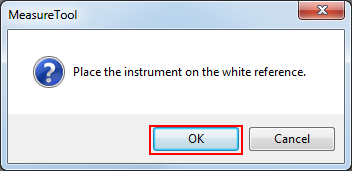

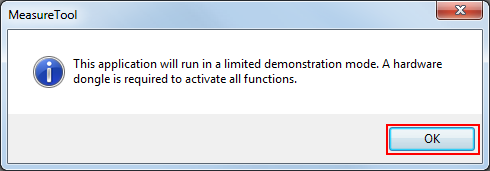

11. Quando è visualizzato il seguente messaggio, premere [OK].

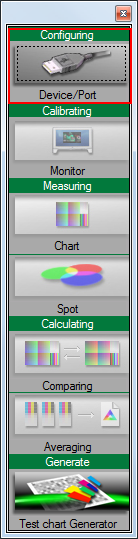

12. Collegare lo strumento al computer. Nel menu, fare clic su [Configuring].

    È visualizzata la schermata [Instrument Configuration].

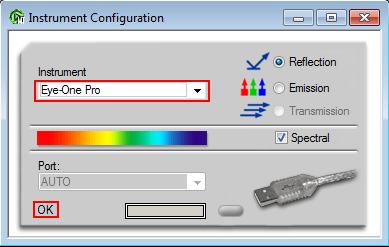

13. In [Instrument], selezionare lo spettrofotometro da usare. Quando è visualizzato [OK], chiudere la schermata.

    Esempio: questo esempio seleziona [Eye-One Pro] (i1Pro).

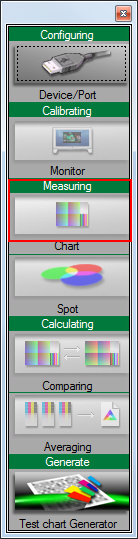

14. Nel menu, fare clic su [Measuring].

    • Le operazioni successive sono descritte per il caso in cui si utilizza lo spettrofotometro i1Pro. Per la misurazione con lo spettrofotometro i1iSis, fare riferimento a "• Per lo spettrofotometro i1iSis".

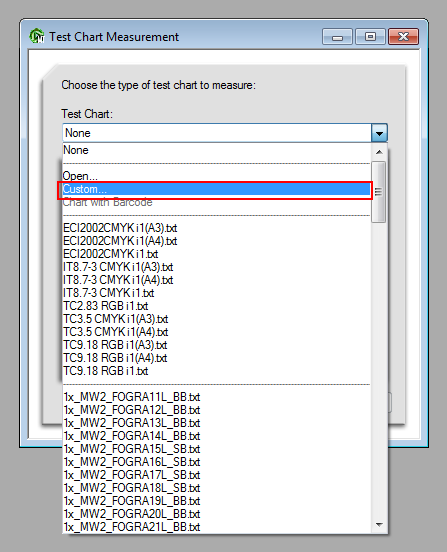

15. In [Test Chart], selezionare [Custom].

16. Specificare le [Columns] e le [Rows], e fare clic su [OK].

    Specificarli in base al formato del grafico.

    • Per lo spettrofotometro i1Pro / Formato grande (3 fogli di grafici di verifica): [Columns] = 4, [Rows] = 11

    • Per lo spettrofotometro i1Pro / Formato medio (4 fogli di grafici di verifica): [Columns] = 4, [Rows] = 8

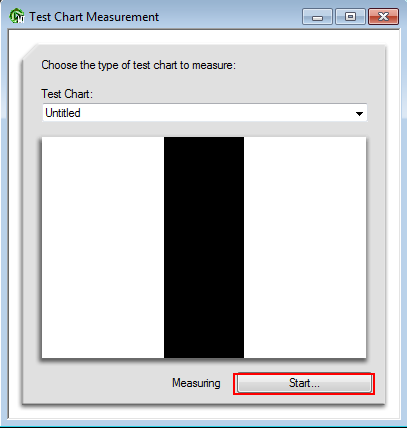

17. Fare clic su [Avvio].

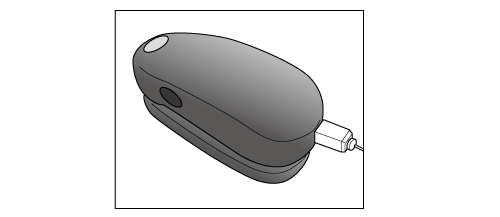

18. Quando è visualizzato il seguente messaggio, posizionare orizzontalmente lo spettrofotometro nel dock di regolazione e fare clic su [OK].



19. Impilare 10 fogli di carta bianca il cui tipo è uguale a quello della carta su cui è stato stampato il grafico, quindi posizionare il grafico stampato in cima alla pila.

    • Per eliminare l'influenza del colore della tabella, sistemare 10 fogli di carta dello stesso tipo di quello usato per il grafico sotto il grafico da misurare.

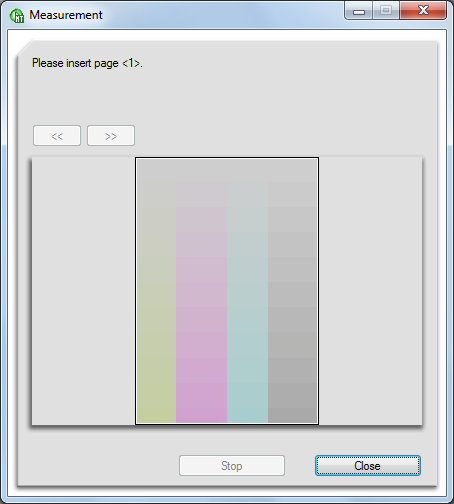

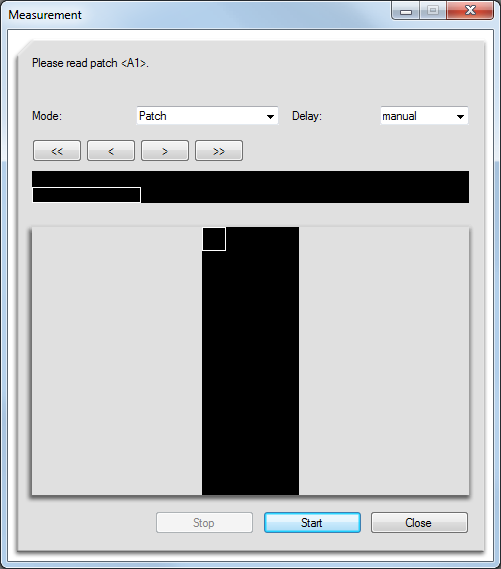

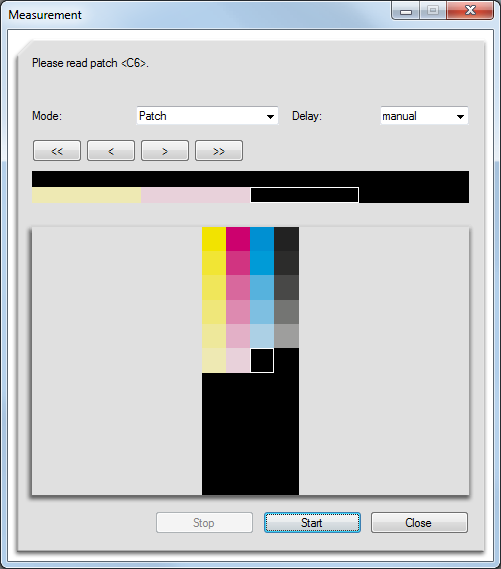

20. Quando è visualizzata la seguente schermata, posizionare lo spettrofotometro sul patch in alto a sinistra, quindi premere il pulsante dello spettrofotometro. Quando viene emesso un bip acustico, verificare che il patch di lettura sia visualizzato nello schermo.

21. Posizionare lo spettrofotometro sul patch destro e premere il pulsante dello spettrofotometro. Misurare tutti i patch nella stessa operazione.

    • Misurare il resto delle righe del patch facendo scivolare lo strumento nello stesso modo.

    • Se si posiziona lo spettrofotometro nel punto (patch) sbagliato, fare clic sul pulsante  per tornare alla posizione patch precedente.

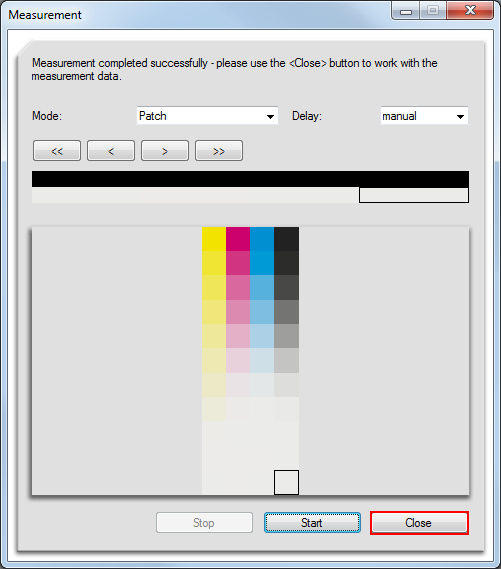

22. Una volta terminata la misurazione del grafico, fare clic su [Close].

    Ogni volta che si termina la misurazione grafico, è visualizzato il messaggio che chiede di inserire il grafico successivo. Salvare le misurazioni di ogni foglio.



    • Continuamente, andare a "Salvataggio dei dati misurati" e salvare i dati di misurazione.

• Per lo spettrofotometro i1iSis

Per usare lo spettrofotometro, i1iSis, eseguire il Punto 14 (nel menu, selezionare [Measure]) seguito dalla procedura seguente.

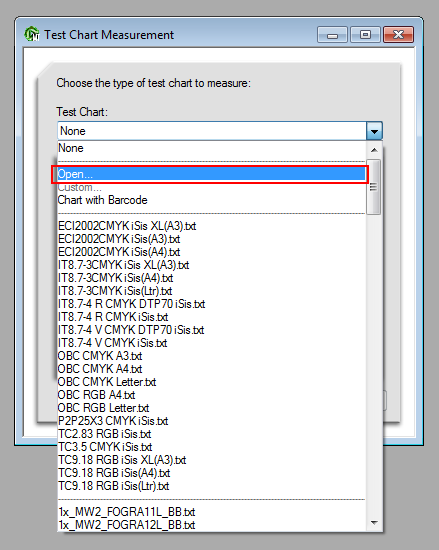

1. In [Test Chart], selezionare [Open].

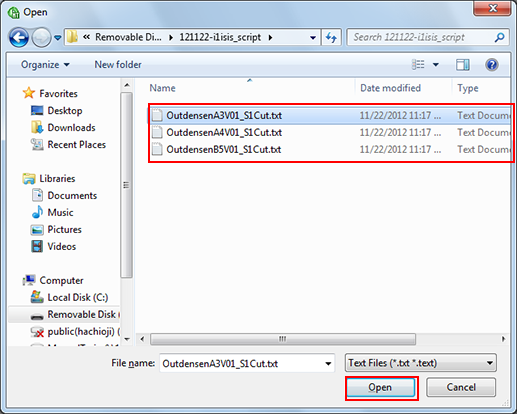

2. Selezionare i dati script per la misurazione in base al formato carta, quindi fare clic su [Open].

   Sono presenti delle voci di dati script particolari per ogni dimensione o tipo di grafico. Per ulteriori dettagli, contattate il tecnico dell'assistenza.

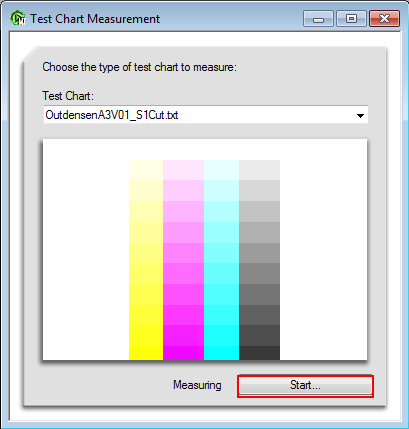

3. Nella schermata successiva, fare clic su [Avvio].

4. Quando è visualizzato il seguente messaggio, inserire il grafico in i1iSis.

   • Tagliare il lato sinistro del grafico con delle forbici o uno strumento simile, in modo che la lunghezza tra l'estremità sinistra del grafico e il simbolo a rombo nero (◆) sia di circa 10 mm.

   • Allineare l'estremità sinistra della carta all'estremità sinistra dell'apertura inserto di i1iSis, quindi alimentare automaticamente la carta foglio per foglio. Quando è inserito correttamente, il grafico viene tirato all'interno alcuni centimetri e torna un po' indietro, quindi dopo un po' viene avviata la lettura.

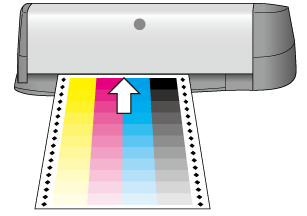

   • Lasciare che la macchina alimenti automaticamente la carta foglio per foglio dal simbolo a rombo nero.





   La misurazione è avviata automaticamente.

Salvataggio dei dati misurati

È possibile salvare i dati della densità di emissione misurati con lo spettrofotometro in un'unità USB, come una chiavetta di memoria USB, o nel computer di rete usato dalla macchina.

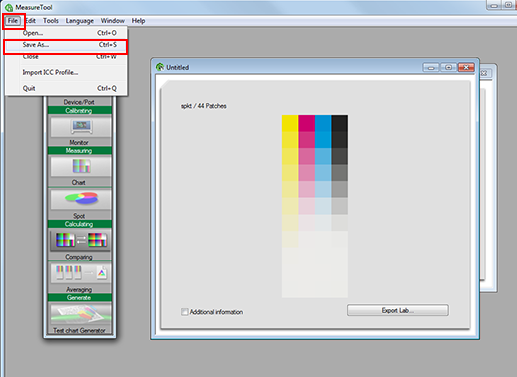

1. Nel menu [File], selezionare [Save As].

   Se si usa [Export Lab], si verifica un errore quando si registrano i dati di regolazione colore. Quando si salvano i dati, usare sempre [Save As].

2. Specificare la destinazione di salvataggio.

   Specificare la memoria USB o il computer connesso alla macchina in rete.

   Archiviato	Descrizione
   Memoria USB	Collegare la memoria USB al computer. -Per AccurioPress C2070: Creare una cartella, "\C2070\ADJUST_DATA", nella radice (immediatamente sotto) della memoria USB e specificare il percorso quale destinazione di salvataggio.
   Computer in rete	Aprire il computer connesso in rete usato dalla macchina e specificare una cartella desiderata.

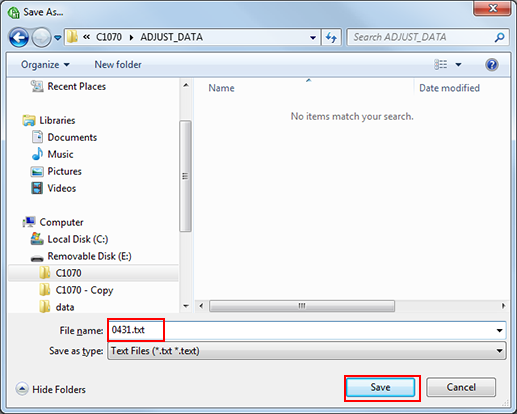

3. Inserire il nome file per salvare i dati misurati e fare clic su [Save].

   • Specificare il "numero di identificazione a 4 caratteri stampato sul grafico".

   Esempio: 0431.txt, 0432.txt, 0433.txt



   I dati misurati del controllo densità colore sono salvati.

   Ripetere lo stesso processo per salvare tutti i dati misurati.

• Registrazione dei dati misurati salvati nella memoria USB

1. Nel pannello a sfioramento del corpo principale, premere [Regolazione] nella schermata [MACCHINA].

   È visualizzata la schermata [Menu Regolazione].

2. Premere [Regolazione della qualità] nel [Menu Regolazione].

3. Premere [Controllo densità colore].

4. Premere [Regolaz con carta specifica] di [Impost. Esperti].

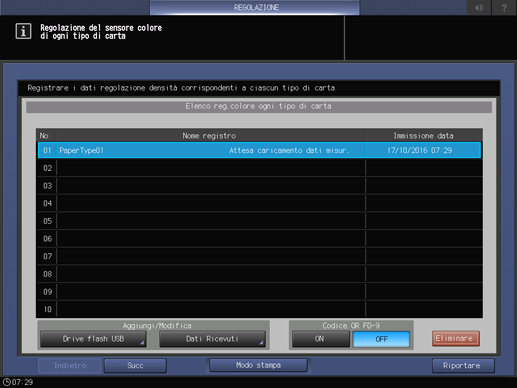

5. Selezionare il numero registrato al momento della stampa del grafico, quindi premere [Memoria USB].

   • Per il numero registrato, è visualizzato [Attesa caricamento dati misur.].

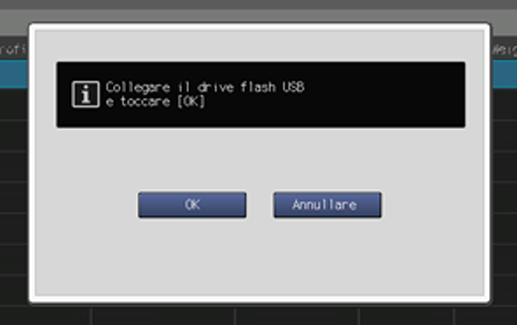

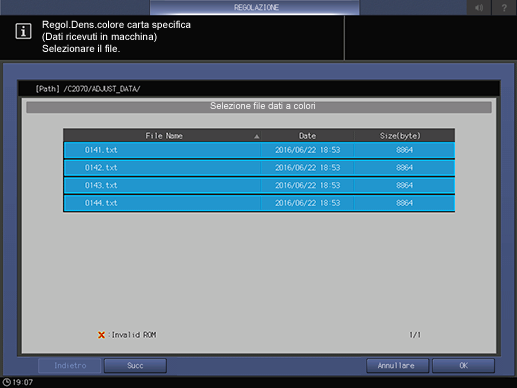

6. È visualizzata la seguente schermata. Collegare la memoria USB in cui i dati misurati sono stati salvati nel corpo principale e premere [OK].

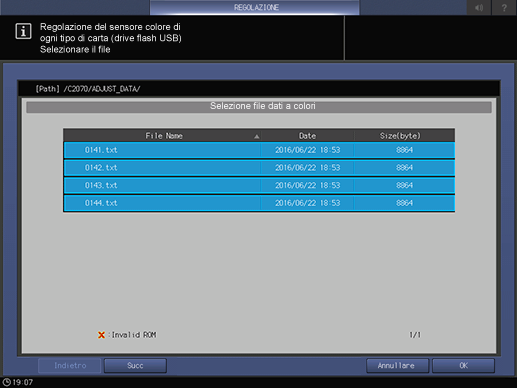

7. Selezionare il nome file dei dati misurati da registrare e premere [OK].

   • Diversi file corrispondenti al grafico di verifica sono selezionati contemporaneamente. (Non è possibile selezionare i file individualmente.)



   Il valore regolato della densità di uscita è registrato nella macchina.

• Registrazione dei dati misurati salvati nel computer in rete

1. Nel computer in rete in cui sono stati salvati i dati misurati, aprire un browser Web.

   • Si consiglia di accedere a Web Utilities dal computer in cui sono stati salvati i dati misurati.

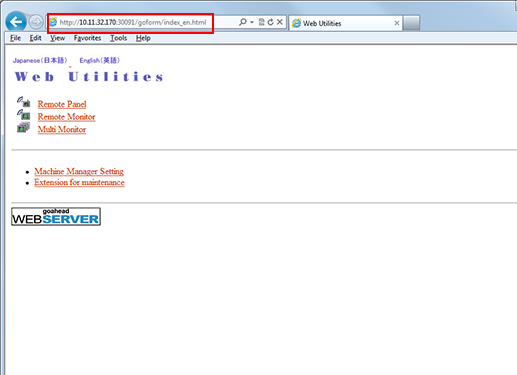

2. Nell'URL, digitare "http://indirizzo IP della macchina (o nome host):30091" quindi premere il tasto Invio.

   • Se si utilizza il controller dell'EFI, ":30091" alla fine dell'indirizzo IP non è necessario.



   È visualizzata la pagina principale di Web Utilities.

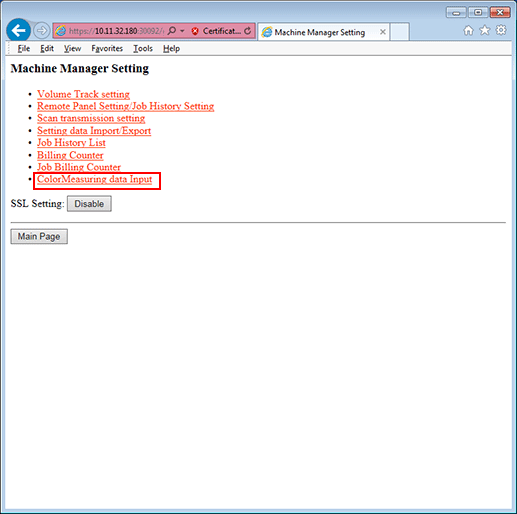

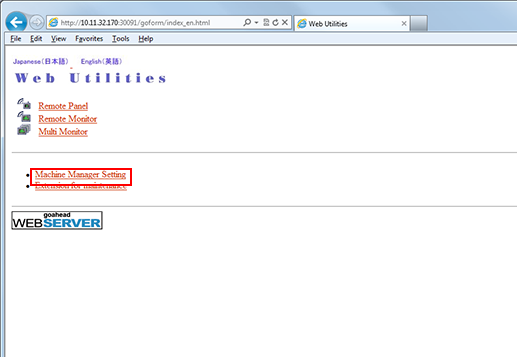

3. Fare clic su [Machine Manager Setting].

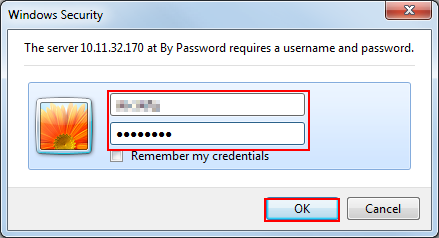

4. Inserire il [Nome utente] e la [Password] e fare clic su [OK].

5. Fare clic su [Immissione dati di misurazione colore].

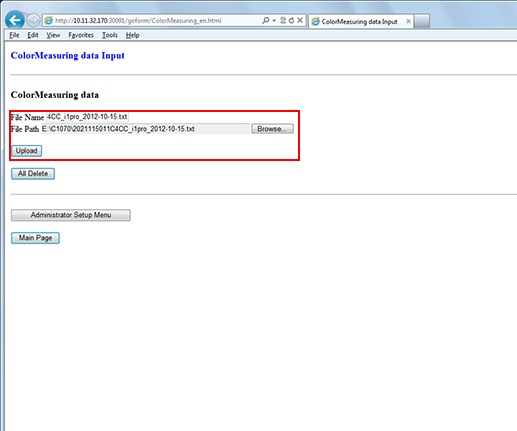

6. Specificare il [Nome file] e il [Percorso file] e fare clic su [Carica].

   • Nome file (esempio: 0131.txt)

   • Fare clic su [Riferimento] del [Perc file] quindi selezionare i dati misurati salvati nel computer.



   Ripetere lo stesso processo per caricare tutti i dati misurati.

7. Sul pannello a sfioramento della macchina, premere [Regolazione] nella schermata [MACCHINA], quindi premere [Controllo densità colore] in [Regolazione della qualità] nella schermata [Menu Regolazione].

   Fare riferimento ai punti da 1 a 3 di "• Registrazione dei dati misurati salvati nella Memoria USB."

8. Premere [Regolaz con carta specifica] di [Impost. Esperti].

9. Selezionare il numero registrato al momento della stampa del grafico, quindi premere [Dati archiviati motore].

10. Selezionare il nome file dei dati misurati da registrare e premere [OK].

    Diversi file corrispondenti al grafico di verifica sono selezionati contemporaneamente. (Non è possibile selezionare i file individualmente.)



    Il valore regolato della densità di uscita è registrato nella macchina.

Applicazione della densità colore regolata registrata alla macchina

È possibile applicare la densità colore regolata registrata alla macchina.

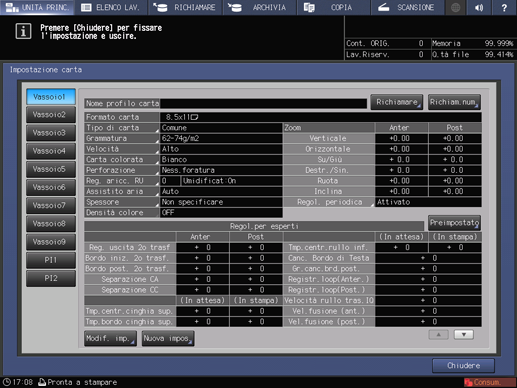

1. Nel pannello a sfioramento della stampante, premere [Impostazione carta].

   Sarà visualizzata la schermata Impostazione carta.

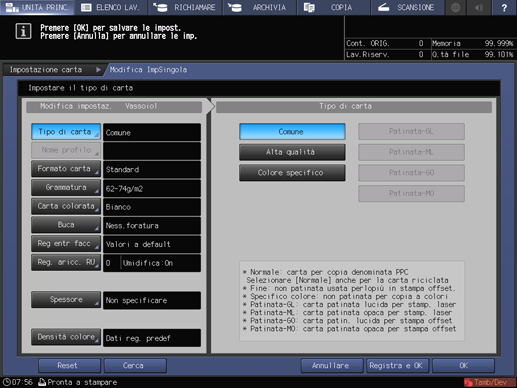

2. Selezionare il vassoio cui è applicata la densità colore regolata, quindi premere [Modif. imp.].

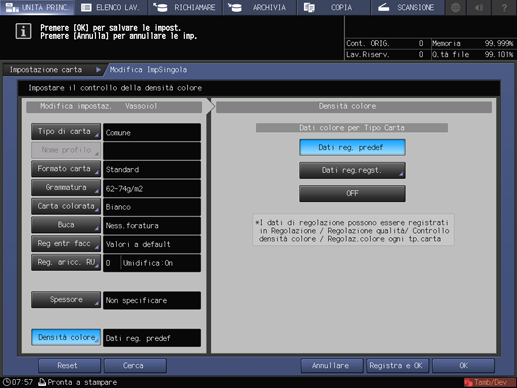

3. Premere [Densità colore].

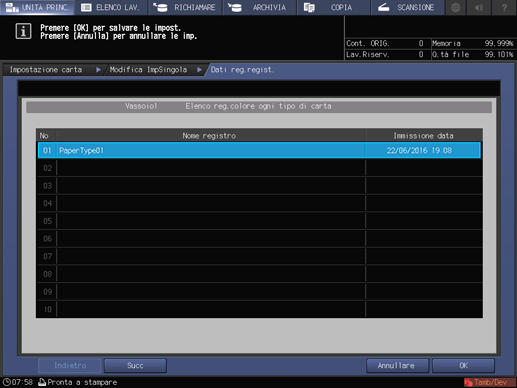

4. Premere [Dati reg.regst.].

5. Selezionare il valore regolato da applicare dall'elenco e premere [OK].

   • Per usare FD-5 BT o FD-9, usare FD-S2w. Per informazioni dettagliate sulle operazioni, fare riferimento al manuale d'uso in dotazione con FD-S2w.

Contr. manuale dens. colore

È possibile regolare manualmente la densità colore.

1. Nel pannello a sfioramento del corpo principale, premere [Regolazione] nella schermata [MACCHINA].

   È visualizzata la schermata [Menu Regolazione].

2. Premere [Regolazione della qualità] nel [Menu Regolazione].

3. Premere [Controllo densità colore].

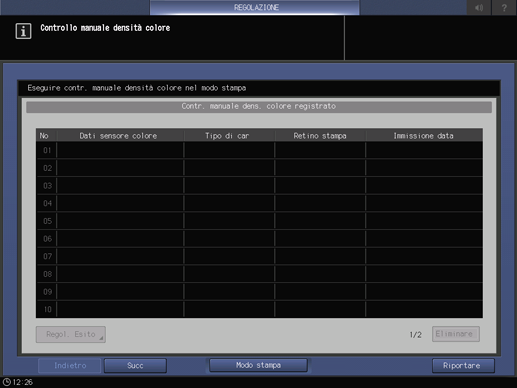

4. Premere il [Contr. manuale dens. colore] di [Impost. da esperti].

5. Premere [Modo stampa].

6. Nella schermata MODO STAMPA, premere [Regolaz qualità].

7. Premere  di [Retinatura]. Dopo la selezione, premere [Chiudere].

8. Dopo la selezione del vassoio nella schermata MODO STAMPA, premere Avvio nel pannello di controllo.

   • Per impostare il vassoio di uscita, premere [Impostazione di uscita] in alto a destra della schermata MODO STAMPA.



9. Quando il grafico è emesso, il controllo manuale è completato.
