Regolazione massima della densità (Flusso di regolazione regolare (accuratezza elevata))
Per migliorare le fluttuazioni nella densità, regolare la densità massima.
Se il cambiamento della densità è ancora elevato dopo l'esecuzione Regolazione/Regolazione avanzata (Flusso di regolazione quando si cambia schermata/Flusso di regolazione regolare (standard)/Flusso di regolazione regolare (accuratezza elevata)) e Qualità immagine: eseguire la regolazione avanzata del controller (Exact Color), contattare prima l'addetto all'assistenza.
• Flusso di regolazione della qualità immagine e la posizione di questa regolazione
Nel flusso di regolazione qualità immagine pre-emissione, la regolazione è posizionata come mostrato qui di seguito.
Eseguire la regolazione precedente prima di procedere con questa regolazione.
Quando l'Integrated Color Care Unit IQ-501 è installata nella macchina, questa regolazione è posizionata allo stesso modo di quella precedente.
Per non eseguire continuamente la serie di regolazioni del flusso regolazione qualità immagine eseguire Regolazione automatica gamma (Flusso di regolazione quando si modifica la schermata/Flusso di regolazione regolare (accuratezza elevata)), quindi riprendere dalla regolazione successiva.
- Per Controller immagine IC-603:
Flusso di regolazione della qualità immagine | Posizione di questa regolazione | |||
Regolazione precedente | Questa regolazione | Regolazione successiva | ||
Flusso di regolazione quando si modifica la schermata | Senza RU | - (Nessuna) | ||
Con RU | ||||
Flusso di regolazione regolare (standard) | Senza RU | - (Nessuna) | ||
Con RU | ||||
Flusso di regolazione regolare (accuratezza elevata) | Senza RU | (PUNTO 1: Regolazione automatica gamma) | PUNTO 2: Questa regolazione | (PUNTO 3: Regolazione) |
Con RU | (PUNTO 2: Regolazione automatica gamma) | PUNTO 3: Questa regolazione | (PUNTO 4: Controllo densità colore) | |
- Per Controller immagine IC-417 o Controller immagine IC-313:
Flusso di regolazione della qualità immagine | Posizione di questa regolazione | |||
Regolazione precedente | Questa regolazione | Regolazione successiva | ||
Flusso di regolazione quando si modifica la schermata | Senza RU | - (Nessuna) | ||
Con RU | ||||
Flusso di regolazione regolare (accuratezza elevata) | Senza RU | (PUNTO 1: Regolazione automatica gamma) | PUNTO 2: Questa regolazione | (PUNTO 3: Regolazione) |
Con RU | (PUNTO 2: Regolazione automatica gamma) | PUNTO 3: Questa regolazione | (PUNTO 4: Controllo densità colore) | |
Prima di eseguire la regolazione massima della densità, apportare le regolazioni seguenti:
(1) Regolazione automatica gamma
Per informazioni dettagliate, fare riferimento a Regolazione automatica gamma (Flusso di regolazione quando si modifica la schermata/Flusso di regolazione regolare (accuratezza elevata)).(2) Regolazione
Per informazioni dettagliate, fare riferimento a Regolazione/Regolazione avanzata (Flusso di regolazione quando si cambia schermata/Flusso di regolazione regolare (standard)/Flusso di regolazione regolare (accuratezza elevata)) e Qualità immagine: eseguire la regolazione avanzata del controller (Exact Color).

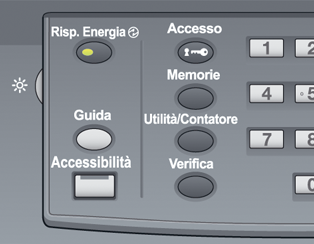

Nel pannello di controllo del corpo macchina, premere [Utilità/Contatore].

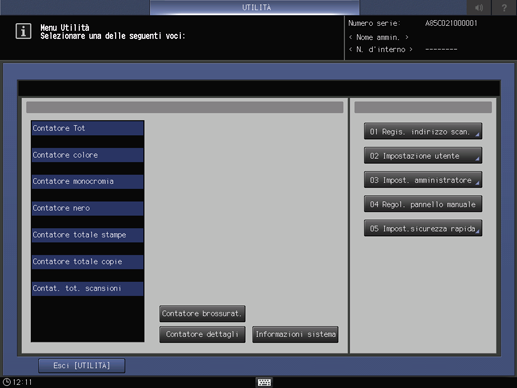

È visualizzata la schermata [UTILITÀ].

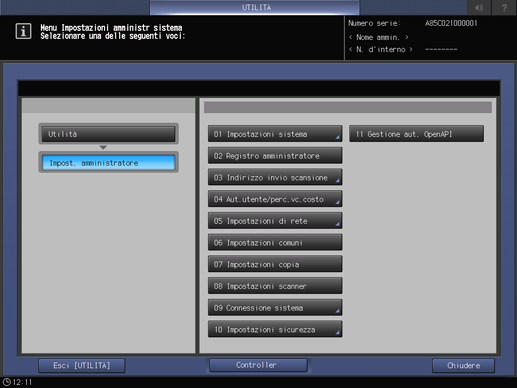

Premere [Impost. amministratore].

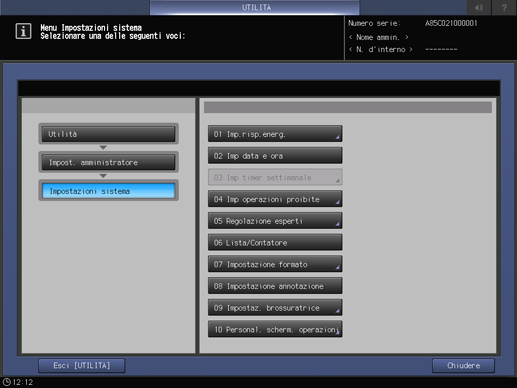

Premere [Impostazioni sistema].
Premere [Regolazione esperti].

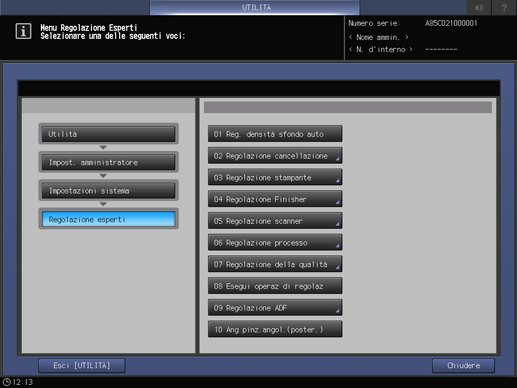

Premere [Regolazione processo].

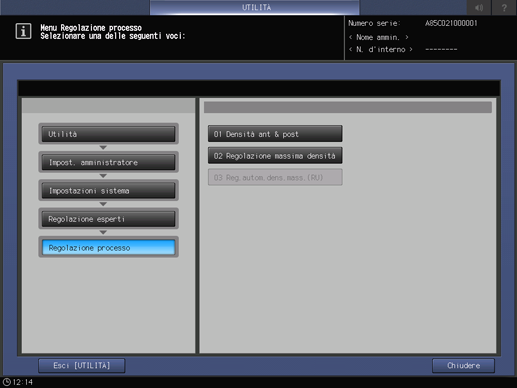

Premere [Regolazione massima densità].

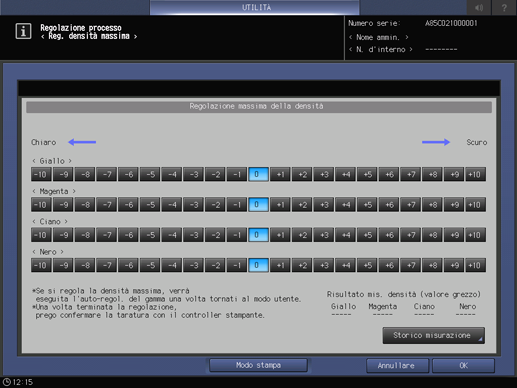

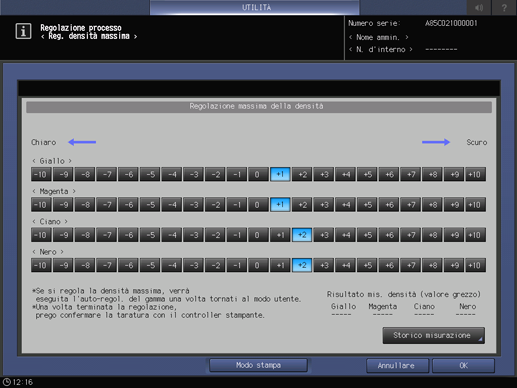

Regolare la densità massima di ogni colore di [<Giallo>], [<Magenta>], [<Ciano>] e [<Nero>].
Se l'Unità di relè RU-509 non è montata, andare al punto 10 dopo aver regolato la densità.
Quando la densità misurata è inferiore alla densità target (valore target).: regolare la densità verso il lato + (più scuro).
Quando la densità misurata è maggiore della densità target (valore target).: regolare la densità verso il lato - (più chiaro)
La quantità di cambiamento della densità differisce a seconda del tipo di carta. Ripetere la regolazione per ottenere la densità più desiderata.
Risultato misurazione della densità (valore approssimativo), [Storico misurazione] e [Modo stampa] sono visualizzati solo quando è presente l'Unità di relè RU-509.
Se l'Unità di relè RU-509 non è presente, occorre misurare la densità con uno spettrofotometro esterno (densitometro) e gestire i dati di misurazione.
Premere [Modo stampa] per stampare il grafico.
Risultato misurazione della densità è visualizzato in basso a destra nella schermata [Regolazione densità massima].
Premere [Storico misurazione] per visualizzare lo storico misurazione (fino a 30 risultati).
Premere [Commuta visualizz.] nella schermata [Storico misurazione densità massima] per ordinare l'elenco secondo la data di misurazione e il tipo di carta.
Ripetere i punti da 7 a 8 fino a ottenere il risultato desiderato.
Premere [OK] per completare l'impostazione.
Quando si esce da [UTILITÀ], è avviata la regolazione automatica gamma. Attendere il termine della regolazione.
