Regolazione del bilanciamento densità (Flusso di regolazione quando si modifica la schermata)

Misurazione del bilanciamento densità utilizzando uno spettrofotometro

Quando l'Integrated Color Care Unit IQ-501 non è installata nella macchina, occorre eseguire la misurazione del colore dei grafici nello spettrofotometro esterno (i1-Pro, i1-Pro2 e i1-iSisXL, o FD-5 BT e FD-9).

Inoltre, è richiesta l'applicazione dedicata per misurare grafici di prova. L'applicazione varia a seconda dello spettrofotometro utilizzato. Per i1-Pro/i1-Pro2 e i1-iSisXL, usare il tool X-rite Measure. Per FD-5 BT e FD-9, usare FD-S2w. Installare dapprima il tool.

• È possibile scaricare gratuitamente il tool X-rite Measure nel seguente sito Web. Una volta installato il tool, riavviare il computer.
  ProfileMaker 5 v5.0.10
  https://xritephoto.com/ph_product_overview.aspx?ID=757&Action=Support&SoftwareID=931

• Per usare lo spettrofotometro, i1iSis, eseguire il Punto 10 (selezionare [Misurazione] nel menu) seguito dalla procedura di "• Per lo spettrofotometro, i1iSis."

• Per usare FD-5 BT o FD-9, usare FD-S2w. Per informazioni dettagliate sulle operazioni, fare riferimento al manuale d'uso in dotazione con FD-S2w. Quando si utilizza FD-9 come spettrofotometro, i grafici di prova sono stampati con il codice QR. La misurazione dei grafici di prova con il codice QR consente di selezionare un grafico di definizione in FD-S2w e di immettere automaticamente numeri di grafici e informazioni sulla stampante nella macchina, contribuendo così ad assicurare un lavoro di immissione efficiente.

1. Nel pannello di controllo del corpo macchina, premere [Utilità/Contatore].


   È visualizzata la schermata [UTILITÀ].

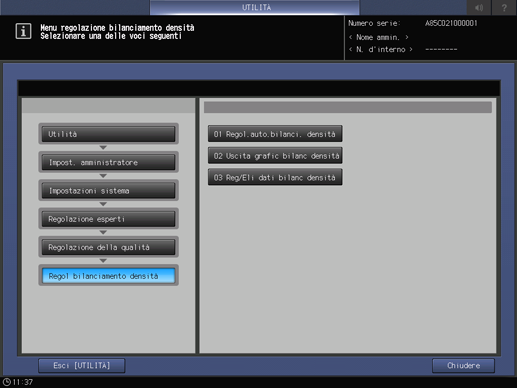

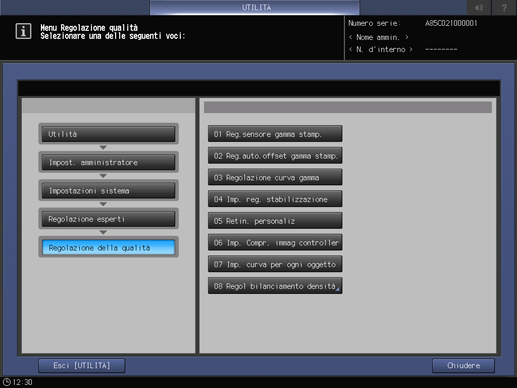

2. Premere in sequenza [Impost. amministratore] - [Impostazioni sistema] - [Regol.per esperti] - [Regolazione della qualità] - [Regol bilanciamento densità].

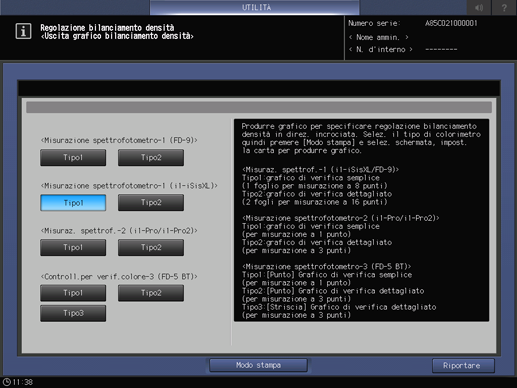

3. Premere [Uscita grafic bilanc densità].

4. Selezionare il grafico da stampare in base allo spettrofotometro da usare.

   Dopo la selezione, premere [Modo stampa].

   Quelli che seguono sono i grafici consigliati.

   - [Tipo 1] di [<Misurazione spettrofotometro-1 (FD-9)>]

   - [Tipo 1] di [<Misurazione spettrofotometro-1 (i1-iSisXL)>]

   - [Tipo 2] di [<Misuraz. spettrof.-2 (i1-Pro/i1-Pro2)>]

   - [Tipo 3] di [<Controll.per verif.colore-3 (FD-5 BT)>]

   Elemento		Descrizione
   [<Misurazione spettrofotometro-1 (FD-9)>]	[Tipo 1]	Grafico di verifica semplice per la gradazione in 8 fasi (consigliato)
   	[Tipo 2]	Grafico di verifica dettagliato (per la gradazione in 16 fasi
   [<Misurazione spettrofotometro-1 (i1-iSisXL)>]	[Tipo 1]	Grafico di verifica semplice per la gradazione in 8 fasi (consigliato)
   	[Tipo 2]	Grafico di verifica dettagliato (per la gradazione in 16 fasi
   [<Misuraz. spettrof.-2 (i1-Pro/i1-Pro2)>]	[Tipo 1]	Grafico di verifica semplice per la gradazione in 1 fase
   	[Tipo 2]	Grafico di verifica dettagliato per la gradazione in 3 fasi (consigliato)
   [<Controll.per verif.colore-3 (FD-5 BT)>]	[Tipo 1]	Grafico di verifica semplice per la gradazione in 1 fase (misurazione spot)
   	[Tipo 2]	Grafico di verifica dettagliato per la gradazione in 3 fasi (misurazione spot)
   	[Tipo 3]	Grafico di verifica dettagliato per la gradazione in 3 fasi (misurazione a strisce)

   • Quando si utilizza lo spettrofotometro-1 (FD-9) per la misurazione, è possibile stampare grafici di prova con il codice QR sia per il [Tipo 1], sia per il [Tipo 2]. La misurazione dei grafici di prova con il codice QR consente di immettere automaticamente informazioni come i numeri di grafico nella macchina.



5. Specificare la carta nella schermata [MODO STAMPA] quindi premere Avvio nel pannello di controllo.

   Il grafico a colori è emesso per la misurazione utilizzando lo spettrofotometro.

   • Per usare FD-5 BT o FD-9, usare FD-S2w. Per informazioni dettagliate sulle operazioni, fare riferimento al manuale d'uso in dotazione con FD-S2w.

6. Nel computer in cui è installato il tool X-rite Measure, selezionare [Avvio] - [Programmi] - [X-Rite] - [ProfileMaker Pro 5.0.10] - [MeasureTool].

   Il tool X-rite Measure è avviato.

   • Per modificare la lingua, selezionarla da [Lingua] e riavviare il tool di misurazione.

7. Quando è visualizzato il seguente messaggio, premere [OK].

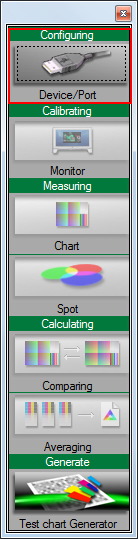

8. Collegare lo strumento al computer. Nel menu, fare clic su [Configuring].

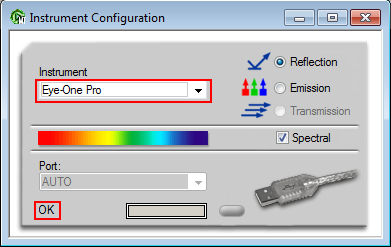

   È visualizzata la schermata [Instrument Configuration].

9. In [Instrument], selezionare lo spettrofotometro da usare. Quando è visualizzato [OK], chiudere la schermata.

   Esempio: questo esempio seleziona [Eye-One Pro] (i1Pro).

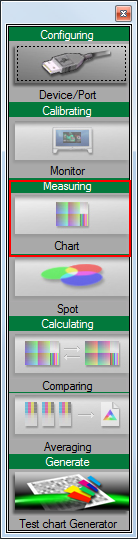

10. Nel menu, fare clic su [Measuring].

    • Le operazioni successive sono descritte per il caso in cui si utilizza lo spettrofotometro i1Pro. Per la misurazione con lo spettrofotometro i1iSis, fare riferimento a "• Per lo spettrofotometro i1iSis".

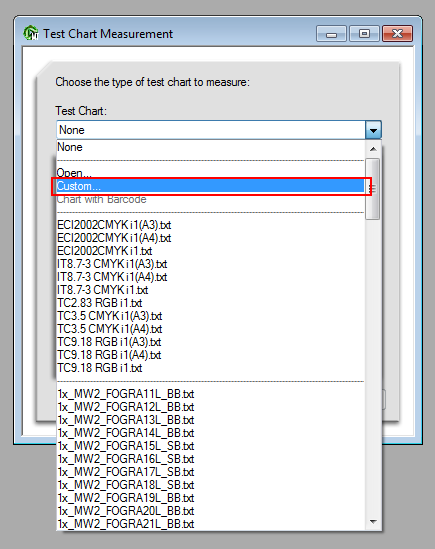

11. In [Test Chart], selezionare [Custom].

12. Specificare le [Columns] e le [Rows], e fare clic su [OK].

    • Quando lo spettrofotometro è "Tipo 1" di i1Pro: [Columns] = 6, [Rows] = 5

    • Quando lo spettrofotometro è "Tipo 2" di i1Pro: [Columns] = 6, [Rows] = 13

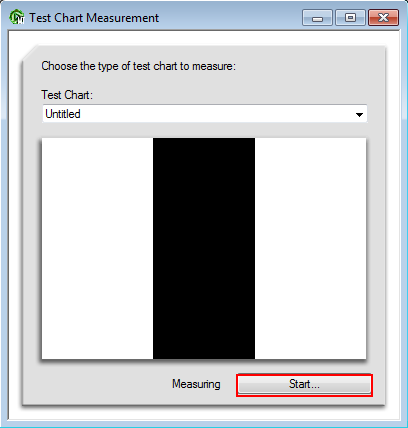

13. Fare clic su [Avvio].

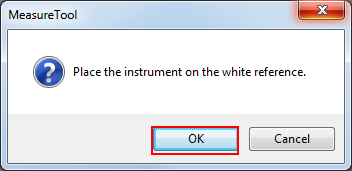

14. Quando è visualizzato il seguente messaggio, posizionare orizzontalmente lo spettrofotometro nel dock di regolazione e fare clic su [OK].



15. Impilare 10 fogli di carta bianca il cui tipo è uguale a quello della carta su cui è stato stampato il grafico, quindi posizionare il grafico stampato in cima alla pila.

    • Per eliminare l'influenza del colore della tabella, sistemare 10 fogli di carta dello stesso tipo di quello usato per il grafico sotto il grafico da misurare.

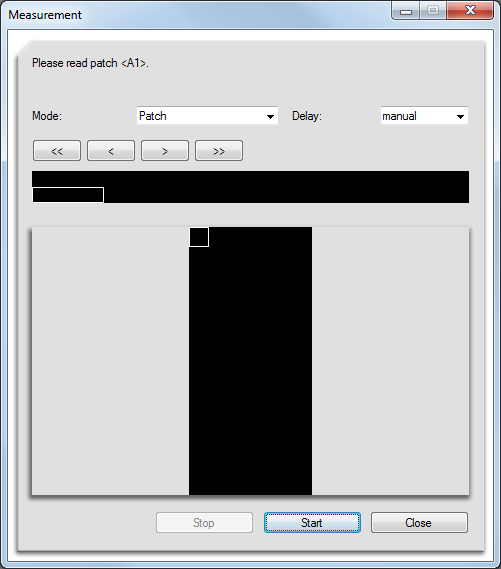

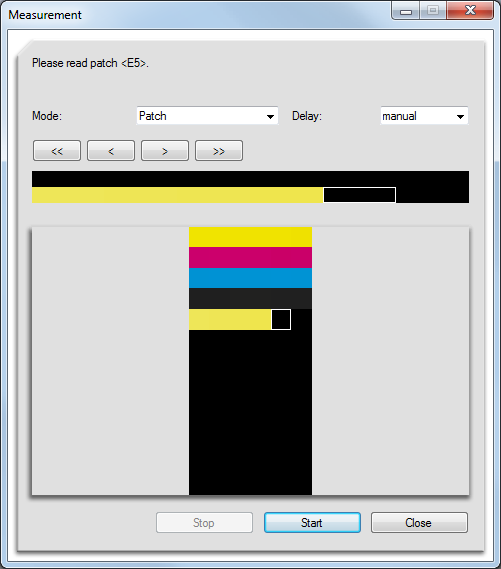

16. Quando è visualizzata la seguente schermata, posizionare lo spettrofotometro sul patch in alto a sinistra, quindi premere il pulsante dello spettrofotometro. Quando viene emesso un bip acustico, verificare che il patch di lettura sia visualizzato nello schermo.

17. Posizionare lo spettrofotometro sul patch destro e premere il pulsante dello spettrofotometro. Misurare tutti i patch nella stessa operazione.

    • Se si posiziona lo spettrofotometro nel punto (patch) sbagliato, fare clic sul pulsante  per tornare alla posizione patch precedente.

    • Anche la porzione bianco in cui è visualizzato che nulla è stampato fa parte del patch. Non dimenticare di misurarla. In caso contrario, si verificherà un errore.

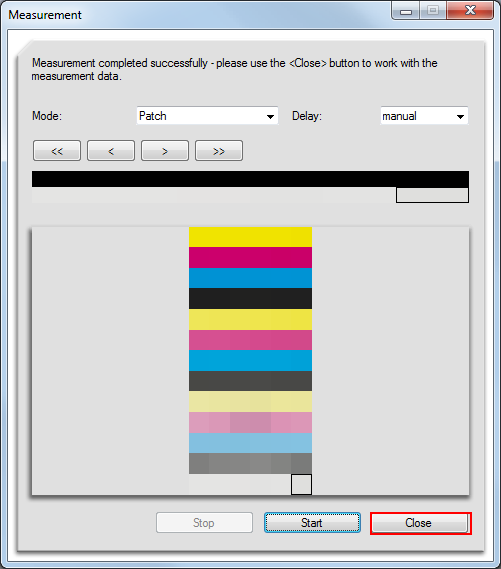

18. Una volta terminata la misurazione del grafico, fare clic su [Close].

    • Continuamente, andare a "Salvataggio dei dati misurati del bilanciamento densità" e salvare i dati di misurazione.

Per usare lo spettrofotometro, i1iSis, eseguire il Punto 10 (nel menu, selezionare [Measure]) seguito dalla procedura seguente.

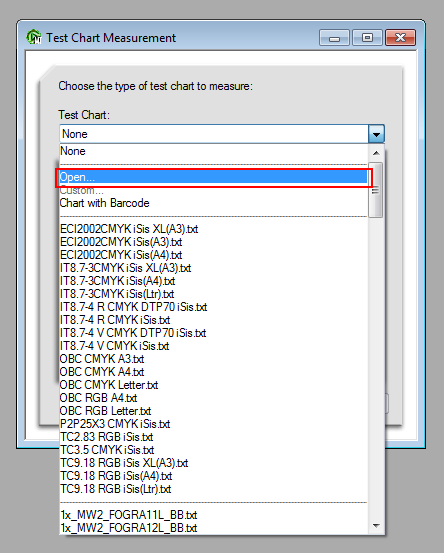

1. In [Test Chart], selezionare [Open].

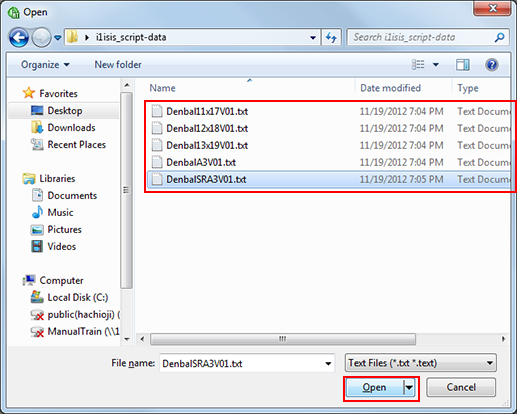

2. Selezionare i dati script per la misurazione in base al formato carta, quindi fare clic su [Open].

   Sono presenti delle voci di dati script particolari per ogni dimensione o tipo di grafico. Per ulteriori dettagli, contattate il tecnico dell'assistenza.

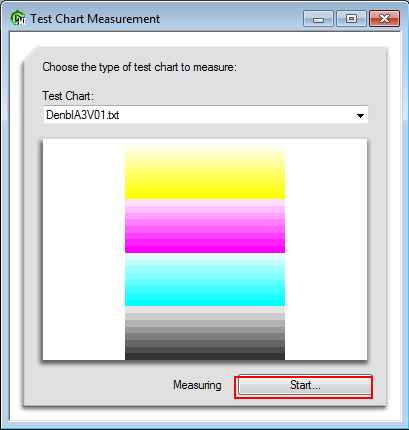

3. Nella schermata successiva, fare clic su [Avvio].

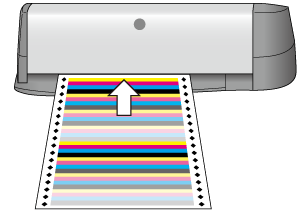

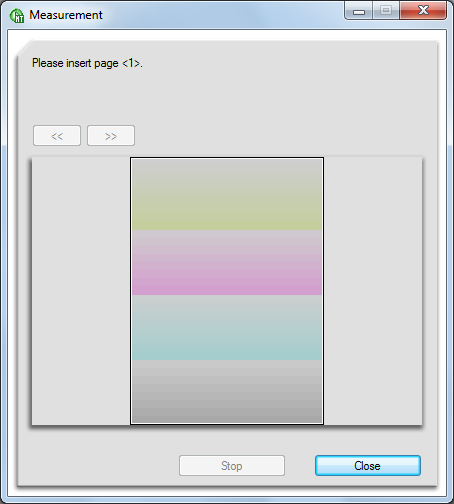

4. Quando è visualizzato il seguente messaggio, inserire il grafico in i1isis.

   • Tagliare il lato sinistro del grafico con delle forbici o uno strumento simile, in modo che la lunghezza tra l'estremità sinistra del grafico e il simbolo a rombo nero (◆) sia di circa 10 mm.

   • Allineare l'estremità sinistra della carta all'estremità sinistra dell'apertura inserto di i1isis, quindi alimentare automaticamente la carta foglio per foglio. Quando è inserito correttamente, il grafico viene tirato all'interno alcuni centimetri e torna un po' indietro, quindi dopo un po' viene avviata la lettura.



   La misurazione è avviata automaticamente.

Salvataggio dei dati misurati del bilanciamento densità

È possibile salvare i dati del bilanciamento densità misurati con lo spettrofotometro in un'unità USB, come una chiavetta di memoria USB, o nel computer di rete usato dalla macchina.

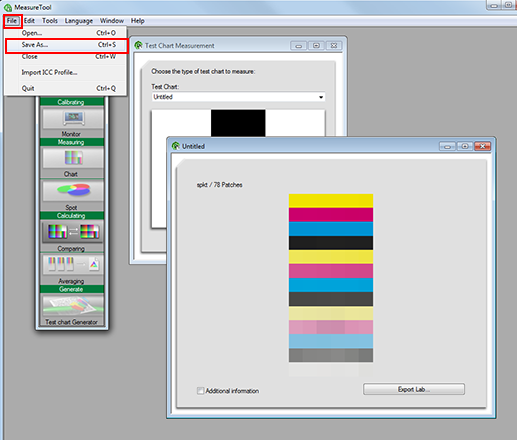

1. Nel menu [File], selezionare [Save As].

   Se si usa [Export Lab], si verifica un errore quando si registrano i dati di regolazione colore. Quando si salvano i dati, usare sempre [Save As].

2. Specificare la destinazione di salvataggio.

   Specificare la memoria USB o il computer connesso alla macchina in rete.

   Archiviato	Descrizione
   Memoria USB	Collegare la memoria USB al computer. Creare una cartella, "\C2070\ADJUST_DATA", nella radice (immediatamente sotto) della memoria USB e specificare il percorso quale destinazione di salvataggio.
   Computer in rete	Aprire il computer connesso in rete usato dalla macchina e specificare una cartella desiderata.

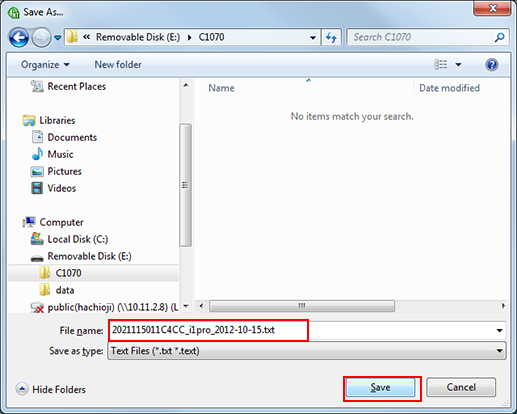

3. Inserire il nome file per salvare i dati misurati e fare clic su [Save].

   • Specificare il "numero di identificazione a 14 caratteri stampato sul grafico" + "_" (lineetta in basso) + "stringa di caratteri di fino a 21 caratteri".

   Esempio: 2021115011C4CC_i1pro_2012-10-15.txt



   I dati misurati del bilanciamento densità sono salvati.

1. Nel pannello di controllo del corpo macchina, premere [Utilità/Contatore].


   È visualizzata la schermata [UTILITÀ].

2. Premere in sequenza [Impost. amministratore] - [Impostazioni sistema] - [Regol.per esperti] - [Regolazione della qualità] - [Regol bilanciamento densità].

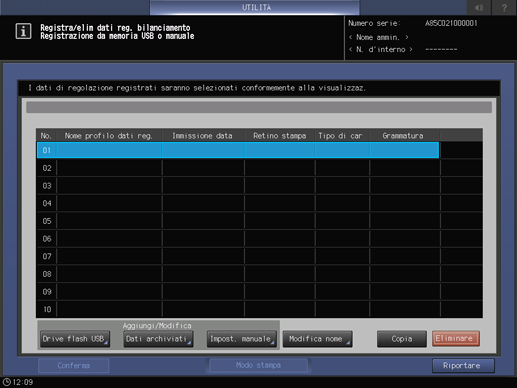

3. Premere [Reg/Eli dati bilanc densità].

4. Selezionare il numero in cui il valore regolato deve essere registrato, quindi premere [Memoria USB].

   • Se si seleziona il numero registrato, il valore regolato è sovrascritto.

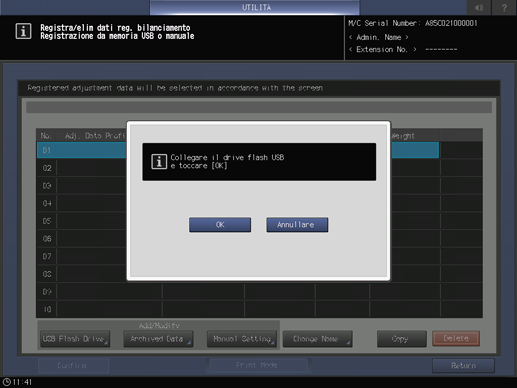

5. È visualizzata la seguente schermata. Collegare la memoria USB in cui i dati misurati sono stati salvati nel corpo principale e premere [OK].

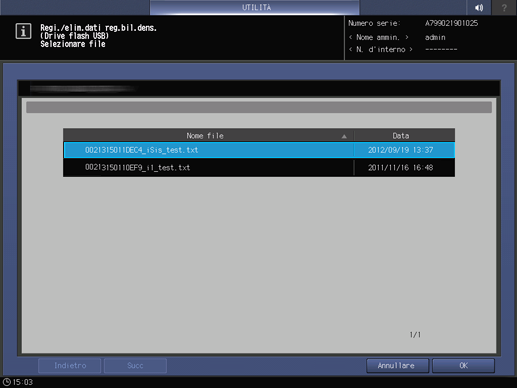

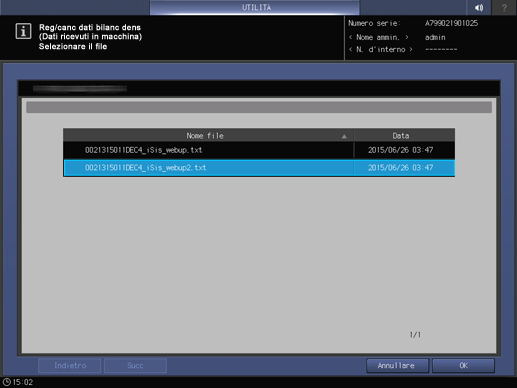

6. Selezionare il nome file dei dati misurati da registrare e premere [OK].

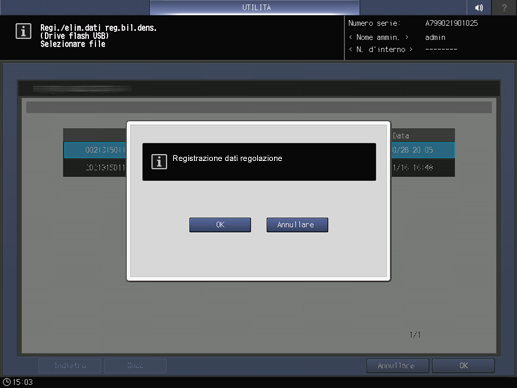

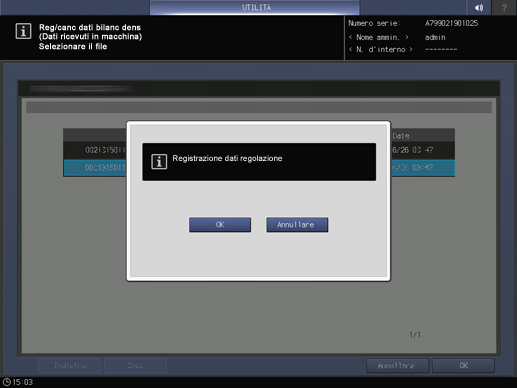

7. Quando è visualizzata la seguente schermata, premere [OK].

   Il valore regolato del bilanciamento della densità è registrato.

1. Nel computer in rete in cui sono stati salvati i dati misurati, aprire un browser Web.

   • Si consiglia di accedere a Web Utilities dal computer in cui sono stati salvati i dati misurati.

2. Nell'URL, digitare "http://indirizzo IP della macchina (o nome host):30091" quindi premere il tasto Invio.

   • Se si utilizza il controller dell'EFI, ":30091" alla fine dell'indirizzo IP non è necessario.

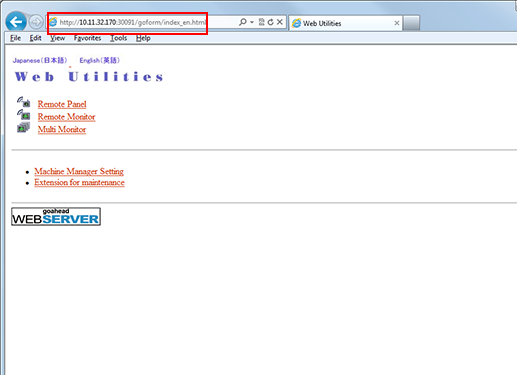

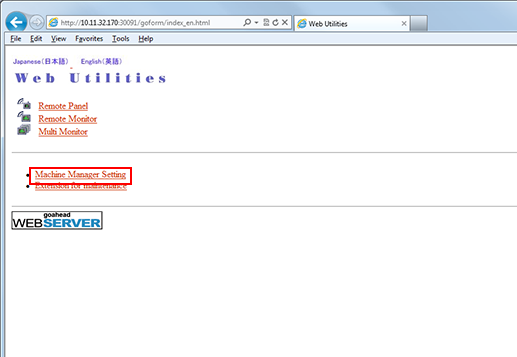

   È visualizzata la pagina principale di Web Utilities.

3. Fare clic su [Machine Manager Setting].

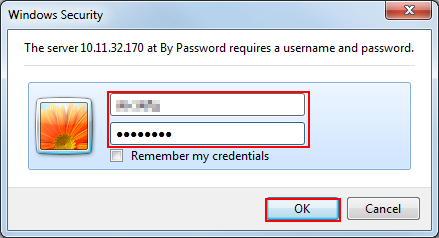

4. Inserire il [Nome utente] e la [Password] e fare clic su [OK].

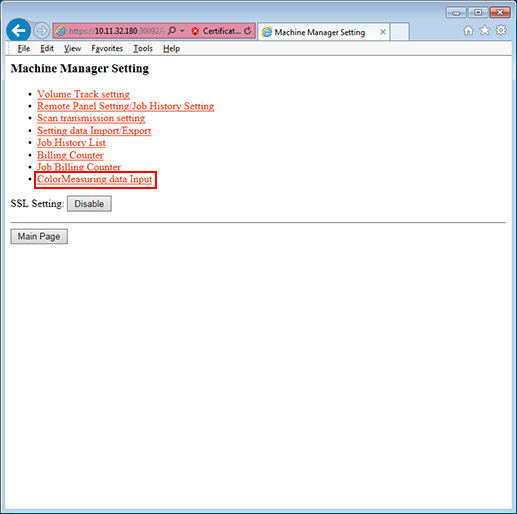

5. Fare clic su [Immissione dati di misurazione colore].

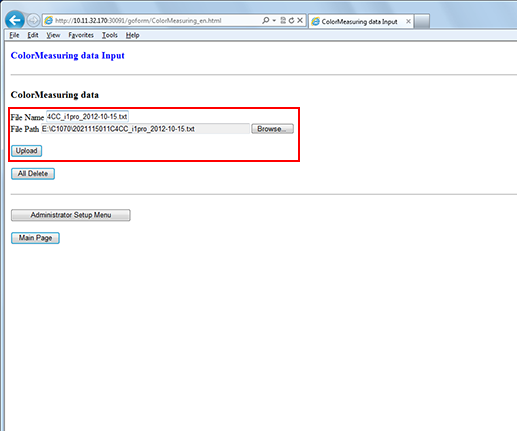

6. Specificare il [Nome file] e il [Percorso file] e fare clic su [Carica].

   • Inserire il nome file (esempio: 2021115011C4CC_i1pro_2012-10-15.txt).

   • Fare clic su [Riferimento] del [Perc file] quindi selezionare i dati misurati salvati nel computer.



7. Nel pannello di controllo del corpo macchina, premere [Utilità/Contatore].


   È visualizzata la schermata [UTILITÀ].

8. Premere in sequenza [Impost. amministratore] - [Impostazioni sistema] - [Regol.per esperti] - [Regolazione della qualità] - [Regol bilanciamento densità].

9. Premere [Reg/Eli dati bilanc densità].

10. Selezionare il numero in cui il valore regolato deve essere registrato, quindi premere [Dati archiviati].

    • Se si seleziona il numero registrato, il valore regolato è sovrascritto.



11. Selezionare il nome file dei dati misurati da registrare e premere [OK].

12. Quando è visualizzata la seguente schermata, premere [OK].

    Il valore regolato del bilanciamento della densità è registrato.
