Utilizzo delle funzioni manualmente

Il Finisher FS-612 dotato dell'Inseritore copertina PI-502 può essere azionato manualmente con il pannello di controllo presente nell'inseritore copertina.

Posizionare la carta nel vassoio inferiore dell'inseritore copertina. Il vassoio superiore non può essere usato.

Il Finisher FS-612 dispone dei seguenti metodi di uscita secondo la configurazione opzionale.

Finisher FS-612 + Inseritore copertina PI‑502

Modalità uscita

Descrizione

Finisher FS-612 + Inseritore copertina PI‑502

[Pinzatura angolare] / [Passo posizioni 2], [Piega&pinza], [Multi piega3]

Finisher FS-612 + Inseritore copertina PI‑502 + Kit di foratura PK-512

[Pinzatura angolare] / [Passo posizioni 2], [Piega&pinza], [Multi piega3], [Buca]

Pulsante

Uscita

Tasto di selezione della modalità di Pinzatura

[Piega&pinza]

[Pinzatura angolare]

[Posiz pinzat 2]

[Piega a 3]

Tasto Foratura

Descrizione

Carta (formato/grammatura)

Capacità vassoio carta

Vassoio di uscita

[Pinzatura angolare] / [Posiz pinzat 2]

A3 , B4 , A4 /, B5 /, A5 , 11 17 , 8,5 14 , 8,5 11 /, 5,5 8,5 (da 62 g/m2 a 105 g/m2 / da 16 lb Bond a 28 lb Bond)

È possibile allegare fino a 2 fogli di carta copertina (200 g/m2 / 53 lb Bond) da pinzare.

50 fogli o meno

Vassoio primario (principale)

[Perfor]

Da A3 a A5 (da 60 g/m2 a 128 g/m2 / da 15 lb Bond a 33 lb Bond)

200 fogli (80 g/m2 / 21 lb Bond) o altezza carta entro 80 mm / 3,15"

Vassoio primario (principale) o vassoio secondario

[Piega&pinza]

A3 , B4 , A4 , 11 17 , 8,5 14 , 8,5 11 (da 62 g/m2 a 105 g/m2 / da 16 lb Bond a 28 lb Bond)

È possibile allegare fino a 1 carta copertina (200 g/m2 / 53 lb Bond) da piegare e pinzare.

20 fogli o meno (80 g/m2 / 21 lb Bond),

19 fogli o meno (80 g/m2 / 21 lb Bond) (utilizzando carta spessa come carta copertina)

Vassoio modalità Piega/Pinza

[Piega a 3]

A4 , 8,5 11

1 foglio (da 62 g/m2 a 105 g/m2 / da 16 lb Bond a 28 lb Bond)

Vassoio modalità Piega/Pinza

  • Posizionare la carta solo nel vassoio inferiore. Il vassoio superiore non può essere usato.

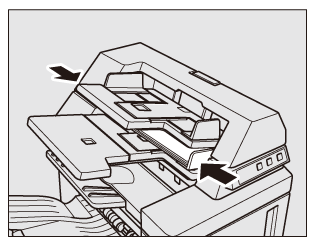

  1. Posizionare la carta nel vassoio inferiore dell'inseritore copertina.

    • [Pinzatura angolare] / [Posiz pinzat 2]: posizionare la carta con il lato verso l'alto.

    • [Buca]: posizionare la carta con il lato verso l'alto.

    • [Piega&pinza]: posizionare il lato per essere quello anteriore del set completato.

    • [Piega a 3]: posizionare il lato per essere all'esterno della piega verso l'alto.

    • Allineare la piastra guida con la carta.

    • Non forare carta di tipo speciale, come etichette o carta da lucidi. Se si usa carta speciale, potrebbero verificarsi problemi imprevisti nel kit di foratura.

  2. Selezionare la modalità desiderata utilizzando il pulsante di selezione della modalità di pinzatura e il tasto Foratura.

    • Per selezionare [Pinzatura angolare] / [Passo posizioni 2], [Piega&pinza], o [Multi piega3], premere il pulsante di selezione della modalità di pinzatura per accendere la spia della modalità desiderata. Per selezionare Foratura, premere il tasto Foratura per accendere la spia.

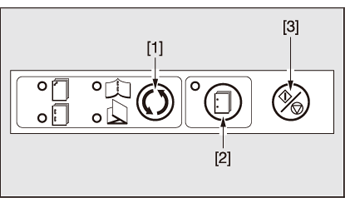

    [1]: pulsante di selezione modalità pinzatura

    [2]: pulsante Bucatura

    [3]: pulsante Avvio/Arresta

    • La foratura e [Pinzatura angolare] / [Posiz pinzat 2] sono compatibili. Per usarli in combinazione, premere il pulsante di selezione della modalità di pinzatura per accendere la spia. Se non si desidera un'altra funzione, spegnere tutte le altre spie, a eccezione di quella della Bucatura.

  3. Premere Avvio.

    • Per interrompere l'operazione di uscita, premere il pulsante Avvio/Arresta nel pannello di controllo dell'inseritore copertina.
