Reposición de papel en la unidad de gran capacidad LU-202XL
Para utilizar otro papel que no sea el que está cargado en la bandeja de gran capacidad, cambie la configuración de esa bandeja en [Configuración pap.] desde la pantalla [UN.PRINC.] o la pantalla [COPIA].
Abra la puerta superior (izquierda) y la puerta superior (derecha).
La plataforma inferior se desplaza hacia abajo de forma automática.
Si no está encendida la alimentación del cuerpo principal, la plataforma inferior de la bandeja no desciende. Asegúrese de encender el interruptor de alimentación secundario.
Si desea cargar papel del mismo tamaño que el que había antes, vaya al paso 4.
Para cargar un tamaño de papel distinto, vaya al paso 2.
Ajuste la posición de la placa de guía lateral (izquierda).

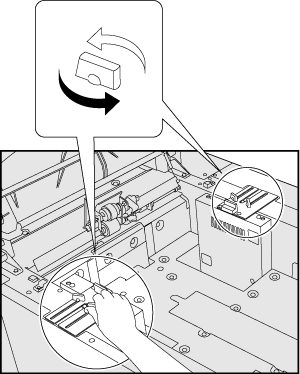

Gire los cuatro mandos de fijación de las guías laterales de la placa de guía lateral (izquierda) en sentido antihorario para aflojarlos.

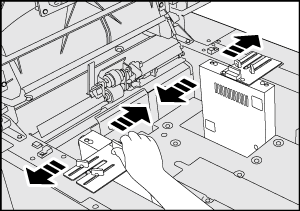

Desplace las dos placas de guía laterales (izquierda) hasta una posición adecuada según la indicación de tamaño que figura en la parte superior de las placas de guía.

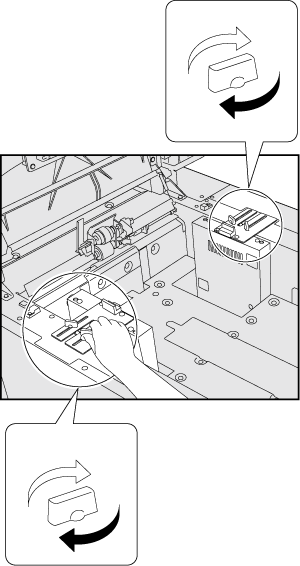

Gire los cuatro mandos de fijación de las guías de la placa de guía lateral (izquierda) en sentido horario para fijar las guías.
Ajuste la posición de la placa de guía posterior.
Mientras presiona la palanca de liberación del bloqueo de la guía posterior, desplace la placa de guía posterior hasta la posición señalada por el indicador de tamaño de papel de la plataforma inferior de la bandeja.

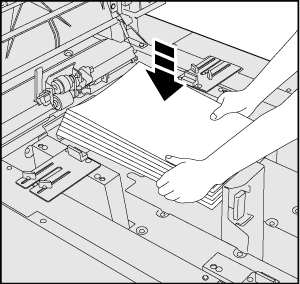

Coloque papel con la cara de impresión hacia arriba.

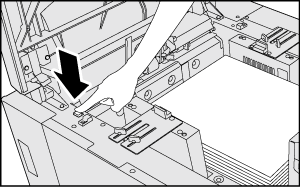

Pulse el botón de descenso de la plataforma inferior.
Si no está encendida la alimentación de la unidad principal, el botón de descenso de la plataforma inferior no funcionará. Asegúrese de encender el interruptor de alimentación secundario.
Repita los pasos 4 y 5 hasta que la plataforma inferior de la bandeja ya no baje más.

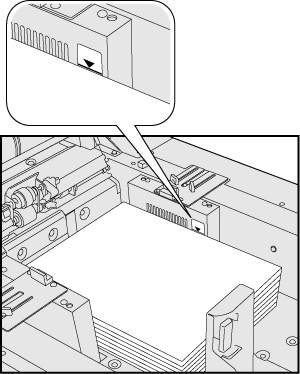

Al cargar el papel, no supere el límite de nivel que indica la placa de guías laterales (left) de la bandeja.
Asegúrese de que la placa de guía posterior esté bien alineada con el papel cargado. Si el espacio que queda entre la placa de guía posterior y el papel es demasiado ancho o demasiado estrecho, podrían producirse atascos de papel o averías en la máquina.
Cierre la puerta superior (derecha) y la puerta superior (izquierda).
El indicador de nivel de papel en la bandeja cambia de "
" a "
" en la pantalla [UN.PRINC.] y la pantalla [COPIA].
