Posición de hendidura de la portada de encuadernación
Mueva la posición de hendidura de la portada de encuadernación en la unidad de hendidura CR-101 instalada en la grapadora en lomo SD-513 (con la encuadernadora PB-503 instalada). La posición de hendidura de la portada de encuadernación se controla para que la posición correspondiente al ancho de lomo de la portada de encuadernación quede ajustada en la posición de referencia. Ajuste, para la primera y segunda posición de hendidura, la distancia entre el borde del papel y la posición de hendidura.
Objetos de ajuste: Offset tamaño compl., SRA3
, A3 , B4 , SRA4 , A4 , B5 , 12
18 , 11 17 , 8,5 14 , 8,5 11 , 8 13 , 8K , 16K , Personalizado (de 380 a 488 mm), Personalizado (de 257 a 379 mm), 13 19
Si se especifica un valor numérico para [Offset tamaño compl.], se aplica a todos los tamaños de papel. Si se selecciona un tamaño de papel específico, el valor de ajuste será el resultado de sumar el valor introducido y el valor indicado previamente para [Offset tamaño compl.].
Pulse [Ajuste] en la pantalla [UN.PRINC.] para abrir la pantalla [Menú Ajuste].
Pulse [Ajuste unidad de acabado], [Ajuste de SD], [Ajuste posición hendidura] y [Pos.hend.port.enc.amer.] de forma consecutiva.
Seleccione el tamaño que se va a ajustar utilizando [
] o [
].
Pulse [Modo impresión].
Cargue el tamaño de papel que desea ajustar; a continuación, seleccione esa bandeja.
Pulse Inicio en el panel de control.
Se imprimirá un modelo de prueba.
Mida la desalineación entre la línea de plegado del papel impreso y las posiciones de hendidura.
Si se requiere algún ajuste, pulse [Salir ModoImpr] para volver a la pantalla [Aj. pos.hend.port.enc.amer.].
Seleccione [Hendidura 1] e introduzca el valor de ajuste utilizando el teclado de la pantalla.
Use [+/-] para especificar que el valor sea positivo o negativo.
Pulse [Definir] para cambiar el valor actual.

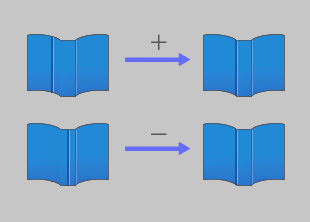

Rango de ajuste: de -20 ([Para acortar]) a +20 ([Para ampliar]) (1 paso = 0,1 mm)
Ajuste la distancia entre el borde del papel en el lado izquierdo de la cara superior de la portada de encuadernación y la primera posición de hendidura.
Seleccione [Hendidura 2] e introduzca el valor de ajuste utilizando el teclado de la pantalla.
Use [+/-] para especificar que el valor sea positivo o negativo.
Pulse [Definir] para cambiar el valor actual.
Rango de ajuste: de -20 ([Para acortar]) a +20 ([Para ampliar]) (1 paso = 0,1 mm)
Ajuste la distancia entre el borde del papel en el lado izquierdo de la cara superior de la portada de encuadernación y la segunda posición de hendidura.
Repita los pasos del 4 al 10 hasta obtener el resultado deseado.
Pulse [Atrás].
Se vuelve a mostrar la pantalla [Menú Ajuste posición hendidura].
