Aj. Posic. plegado triple: ajuste de las posiciones de plegado en el modo de plegado tríptico

Ajuste las posiciones de plegado en el modo de plegado tríptico determinado por la grapadora en el lomo SD-513.

Objetos de ajuste: Offset tamaño compl., A4 , 8,5 11

  • Si desea ajustar el Pliegue 1 y el Pliegue 2, asegúrese de empezar ajustando el Pliegue 1. Las posiciones de referencia de Pliegue 1 y Pliegue 2 se ajustan en relación al borde del papel. En consecuencia, la medida (b) del paso 7 depende de la modificación que se realice en cualquiera de las posiciones de plegado.

  • Si se especifica un valor numérico para [Offset tamaño compl.], se aplica a todos los tamaños de papel. Si se selecciona un tamaño de papel específico, el valor de ajuste será el resultado de sumar el valor introducido y el valor indicado previamente para [Offset tamaño compl.].

  • Al valor de ajuste máximo del papel A4 para Pliegue 1 es "+90".
    Al valor de ajuste máximo del papel 8,5 11 para Pliegue 1 es "+30".

  1. Pulse [Ajuste] en la pantalla [UN.PRINC.] para abrir la pantalla [Menú Ajuste].

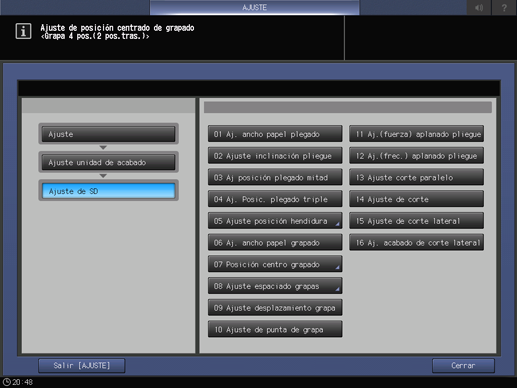

  2. Pulse [Ajuste unidad de acabado], [Ajuste de SD] y [Aj. Posic. plegado triple] de forma consecutiva.

  3. Seleccione el tamaño que desea ajustar.

  4. Pulse [Modo impresión].

  5. Cargue el tamaño de papel que desea ajustar; a continuación, seleccione esa bandeja.

  6. Pulse Inicio en el panel de control.

    Se imprimirá un modelo de prueba.

  7. Mida los largos (a) y (b) del papel impreso.

    Tolerancia: a ± 1,5 mm, b ± 1,5 mm

    Tamaño de papel

    a

    b

    A4

    97,5 mm ± 1,5 mm

    102,0 mm ± 3,0 mm

    8.5 11

    91,6 mm ± 1,5 mm

    96,1 mm ± 3,0 mm

    [1] Pliegue 1 [2] Pliegue 2

  8. Si se debe realizar algún ajuste, pulse [Salir ModoImpr] para volver a la pantalla [Ajuste pos. pleg. tríptico].

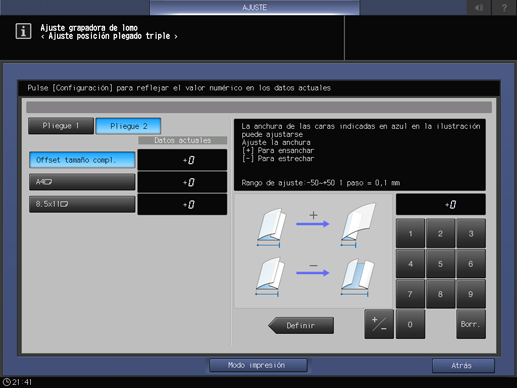

  9. Seleccione [Pliegue 1 ] e introduzca el valor de ajuste con el teclado del panel táctil.

    • Use [+/-] para especificar que el valor sea positivo o negativo.

    • Pulse [Definir] para cambiar el valor actual.

    • Rango de ajuste ([Pliegue 1]): de -100 ([Para ensanchar]) a +90 (+30 para 8,5 11 ) ([Para estrechar]) (1 paso = 0,1 mm)

  10. Seleccione [Pliegue 2] y, a continuación, introduzca el valor de ajuste con el teclado del panel táctil.

    • Use [+/-] para especificar que el valor sea positivo o negativo.

    • Pulse [Definir] para cambiar el valor actual.

    • Rango de ajuste ([Pliegue 2]): De -50 ([Para ensanchar]) a +50 ([Para estrechar]) (1 paso = 0,1 mm)

  11. Repita los pasos del 4 al 10 hasta obtener el resultado deseado.

  12. Pulse [Atrás].

    Se vuelve a mostrar la pantalla [Menú Ajuste de SD].
