Namen und Funktionen der einzelnen Systemteile

Vorderseite

Nr.

Name

Beschreibung

1

Bedienfeld

Dient zum Festlegen verschiedener Einstellungen für das System.

2

Entriegelungshebel für die linke Abdeckung

Dient zum Öffnen der linken Abdeckung.

3

Linke Abdeckung

Die linke Abdeckung wird zum Beseitigen eines Papierstaus geöffnet.

4

Seitliche Führung

Diese Führung wird an die Breite des Originals angepasst.

5

Dokumenteneinzug für Doppelscan

Dient zum automatischen seitenweisen Zuführen und Scannen von Originalen. Diese Komponente scannt beidseitig bedruckte Originale, wobei das Papier nur einmal eingezogen wird und nicht gewendet werden muss.

Sie wird im Handbuch als ADF bezeichnet.

6

Originalfach

Originale werden mit der Druckseite nach oben in dieses Fach eingelegt.

7

Originalablage

Das gescannte Original wird in dieses Fach ausgegeben.

8

Stylus-Stift

Dient zum Auswählen eines Menüs am Touch Display bzw. zur Eingabe von Zeichen.

9

USB-Anschluss (Typ A) USB 2.0/1.1

Dient zum Anschließen einer externen Speichereinheit (USB-Speicher) an dieses System.

10

Entriegelungshebel der automatischen Duplexeinheit

Dient zum Ver- bzw. Entriegeln der automatischen Duplexeinheit.

11

Automatische Duplexeinheit

Dient zum Wenden von Papier beim 2-seitigen Druck.

12

Obere rechte Klappe

Diese Klappe wird geöffnet, um einen Papierstau zu beheben.

13

Entriegelungshebel der oberen rechten Klappe

Dient zum Ver- bzw. Entriegeln der oberen rechten Klappe.

14

Klappe der Stapelblattanlage

Diese Klappe wird zum Beheben eines Papierstaus in der Stapelblattanlage geöffnet.

15

Stapelblattanlage

Dient zum Drucken auf Papier mit Sonderformat, auf Karton, OHP-Folien, Postkarten (4 6 (A6-Karten)), Umschlägen oder Etikettenblättern.

Kann 150 Blatt Normalpapier, 100 Blatt Karton 1, 80 Blatt Karton 1+, 70 Blatt Karton 2, 60 Blatt Karton 3, 50 Blatt Karton 4, 20 Blatt OHP-Folien, Postkarten (46 (A6-Karten)), 50 Etikettenblätter, 70 Blatt Indexpapier und 10 Blatt Bannerpapier oder Umschläge aufnehmen.

16

Entriegelungshebel der Klappe der Stapelblattanlage

Dient zum Ver- bzw. Entriegeln der Klappe der Stapelblattanlage.

17

Untere rechte Klappe

Diese Klappe wird geöffnet, um einen Papierstau zu beheben.

18

Entriegelungshebel der unteren rechten Klappe

Dient zum Ver- bzw. Entriegeln der unteren rechten Klappe.

19

Papiermangelanzeige

Blinkt oder leuchtet, um den Papierfüllstand im Fach anzuzeigen.

Ausführliche Informationen finden Sie Hier.

20

Fach 4

Hier können bis zu 1.000 Blatt Normalpapier eingelegt werden.

Außerdem können bis zu 750 Blatt Karton 1, 500 Blatt Karton 1+, 450 Blatt Karton 2, 400 Blatt Karton 3 oder 200 Postkarten (4 6 (A6-Karten)) eingelegt werden.

21

Fach 3

Hier können bis zu 1.500 Blatt Normalpapier eingelegt werden.

Außerdem können bis zu 1150 Blatt Karton 1, 800 Blatt Karton 1+, 700 Blatt Karton 2, 600 Blatt Karton 3 oder 200 Postkarten (4 6 (A6-Karten)) eingelegt werden.

22

Fach 1, Fach 2

Hier können bis zu 500 Blatt eingelegt werden.

Außerdem können bis zu 400 Blatt Karton 1, 280 Blatt Karton 1+, 250 Blatt Karton 2 oder 200 Blatt Karton 3 eingelegt werden.

23

Untere Frontklappe

Diese Klappe wird geöffnet, um einen Resttonerbehälter oder eine Bildeinheit auszutauschen und das Druckkopfglas zu reinigen.

24

Obere Frontklappe

Öffnen Sie diese Klappe, um eine Tonerkartusche zu ersetzen.

25

LED "Daten"

Blinkt oder leuchtet, um den Datenempfangsstatus des Systems darzustellen.

Ausführliche Informationen finden Sie Hier.

26

Statusanzeige

Blinkt während des Druckens weiß.

27

Ausgabefach

Nimmt Druckseiten auf.

28

Netztaste

Mit dieser Taste wird der Energiesparmodus aktiviert.

Im normalen Betrieb leuchtet die Taste blau. Im Energiesparmodus blinkt die Taste blau oder leuchtet orange.

29

Warnanzeige

Blinkt oder leuchtet, um darauf hinzuweisen, dass auf dem System ein Problem aufgetreten ist.

Ausführliche Informationen finden Sie Hier.

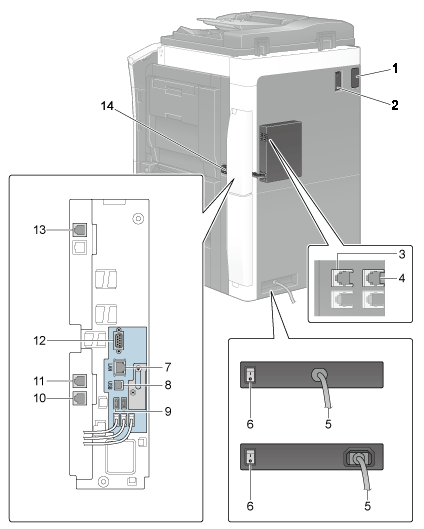

Rückseite

Die Abbildung zeigt das Hauptsystem mit Heizung, optionalem Fax-Kit FK-511, Fax-Kit FK-508 und Fax-Montage-Kit MK-728.

  • Die Heizung gilt in manchen Vertriebsregionen als Zubehöroption.

  • Das Fax-Kit FK-508 und das Fax-Montage-Kit MK-728 können in den USA verwendet werden.

Nr.

Name

Beschreibung

1

Anschluss für Finisher

Hier wird das Kabel des Finishers angeschlossen.

2

Filter

Dient zur Aufnahme von Tonerpulver in der Haupteinheit.

3

Telefonbuchse 3 (FAX3)

Dient zum Anschließen einer allgemeinen Teilnehmerleitung.

4

Telefonbuchse 4 (FAX4)

Dient zum Anschließen einer allgemeinen Teilnehmerleitung.

5

Netzkabel

Versorgt das System mit Strom.

Die Form des Netzkabels variiert je nach Vertriebsregion.

6

Heizungsnetzschalter

Dienst zum Ein- und Ausschalten der Heizung. Durch diese Funktion wird verhindert, dass Papier feucht wird, während das System eingeschaltet ist.

7

Netzwerkanschluss (10Base-T/100Base-TX/1000Base-T)

Dieser Anschluss wird verwendet, wenn das System als Netzwerkdrucker oder -scanner eingesetzt wird.

8

USB-Anschluss (Typ B) USB 2.0/1.1

Dieser Anschluss wird verwendet, wenn das System über einen USB-Anschluss genutzt wird.

9

USB-Anschluss (Typ A) USB 2.0/1.1

Dient zum Anschließen der Authentifizierungseinheit AU-102 oder der Authentifizierungseinheit AU-201.

10

Stecker für den Anschluss eines Telefons (TEL PORT1)

Dient zum Anschließen eines Telefonkabels.

Schließen Sie das Kabel an diesen Anschluss an, wenn nur eine Telefonleitung verwendet wird.

11

Telefonbuchse 1 (LINE PORT1)

Dient zum Anschließen einer allgemeinen Teilnehmerleitung.

Schließen Sie das Kabel an diesen Anschluss an, wenn nur eine Telefonleitung verwendet wird.

12

RS‑232C-Anschluss

Dient zum Anschließen einer IC-Karteneinheit für JScribe.

13

Telefonbuchse 2 (LINE PORT2)

Dient zum Anschließen einer allgemeinen Teilnehmerleitung.

14

Ozonfilter

Dient zur Aufnahme von Ozon in der Haupteinheit.

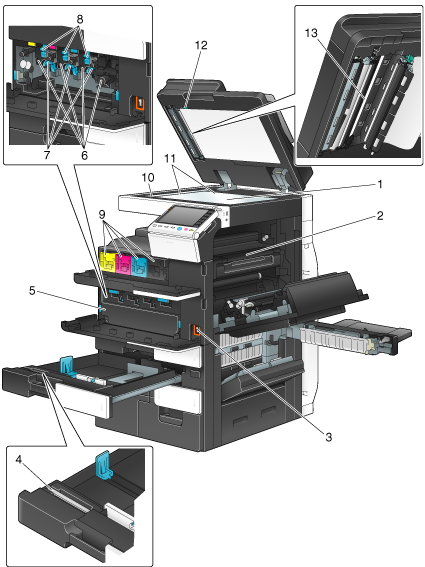

Innen

Nr.

Name

Beschreibung

1

Vorlagenglas

Dient zum Auflegen von Originalen.

2

Fixiereinheit

Dient zum Fixieren von Toner auf Papier mithilfe von Wärme und Druck.

3

Hauptnetzschalter

Mit diesem Schalter wird das System ein- und ausgeschaltet.

4

Druckkopfreiniger

Dient zum Reinigen der Oberfläche des Druckkopfglases beim Austauschen der Bildeinheit.

5

Tonerrestbehälter

Dient zur Aufnahme verbrauchten Toners.

6

Bildeinheit

Dient zum Erzeugen eines Druckbildes.

7

Ladekorona-Reiniger

Dient zum Reinigen des elektrostatischen Ladedrahts beim Auftreten von Bildfehlern.

8

Entriegelungslasche

Dient zum Entnehmen der Bildeinheit.

9

Tonerkartusche

Dieses System enthält Tonerkartuschen in vier Farben: Cyan (C), Magenta (M), Gelb (Y) und Schwarz (K). Durch Kombination der vier Tonerfarben entsteht ein Vollfarbbild.

10

Schlitzglas (vorn)

Dient zum Scannen eines Originalbildes bei Verwendung des ADF.

11

Originalskala

Originale werden entlang dieser Skala angelegt. Diese Skala dient auch zum Messen der Größe eingelegter Originale.

12

Öffnungs- und Schließführung

Hebel zum Verriegeln der Führung zum Scannen der Rückseite eines Originals. Diese Führung wird zum Beheben eines Papierstaus oder Reinigen des Schlitzglases (hinten) geöffnet.

13

Schlitzglas (hinten)

Dient zum Scannen der Rückseite eines Originalbildes bei Verwendung des ADF.
