Comprobación del nombre y la función de cada pieza de esta máquina
Lado frontal
N.º | Nombre | Descripción |
|---|---|---|
1 | Panel de control | Se utiliza para configurar varios ajustes en esta máquina. |
2 | Palanca de apertura de la cubierta izquierda | Se utiliza para abrir la cubierta izquierda. |
3 | Cubierta izquierda | Abra la cubierta izquierda al eliminar un atasco de papel. |
4 | Guía lateral | Ajuste esta guía junto con la anchura del original. |
5 | Alimentador de documentos de escáner dual | Introduce de forma automática y escanea los originales por páginas. Esta unidad escanea un original de 2 caras y solo requiere que el papel se introduzca en la máquina una vez sin invertirlo. Esta unidad se denomina ADF en el manual. |
6 | Bandeja de originales | Cargue el original hacia arriba en esta bandeja. Abra esta bandeja al eliminar un atasco de papel en el ADF. |
7 | Bandeja de salida de originales | El original escaneado sale de esta bandeja. |
8 | Lápiz | Se utiliza para seleccionar un menú en el panel táctil o para introducir caracteres. |
9 | Puerto USB (tipo A) USB 2.0/1.1 | Se utiliza para conectar una unidad de memoria externa (unidad de memoria USB) a esta máquina. |
10 | Palanca de apertura de la unidad dúplex automática | Se utiliza para bloquear la unidad dúplex automática. |
11 | Unidad dúplex automática | Se utiliza para invertir papel al realizar una impresión a 2 caras. |
12 | Puerta superior derecha | Abra esta puerta para eliminar un atasco de papel. |
13 | Palanca de apertura de la puerta superior derecha | Se utiliza para bloquear la puerta superior derecha. |
14 | Puerta de la bandeja manual | Abra esta puerta al eliminar un atasco de papel en la bandeja manual. |
15 | Bandeja manual | Se utiliza para imprimir datos en papel de tamaño irregular, papel grueso, transparencias, postales (4 Permite cargar hasta 150 hojas de papel normal, 100 hojas de Grueso 1, 80 hojas de Grueso 1+, 70 hojas de Grueso 2, 60 hojas de Grueso 3, 50 hojas de Grueso 4, 20 hojas de transparencias, postales (4 |
16 | Palanca de la puerta de la bandeja manual | Se utiliza para bloquear la puerta de la bandeja manual. |
17 | Puerta inferior derecha | Abra esta puerta para eliminar un atasco de papel. |
18 | Palanca de apertura de la puerta inferior derecha | Se utiliza para bloquear la puerta inferior derecha. |
19 | Indicador de volumen de papel | Parpadea en naranja cuando una bandeja se queda con poco papel y se ilumina cuando este se agota. |
20 | Bandeja 4 | Permite cargar hasta 1.000 hojas de papel normal. Permite cargar hasta 750 hojas de Grueso 1, 500 hojas de Grueso 1+, 450 hojas de Grueso 2, 400 hojas de Grueso 3, 200 hojas de postales (4 |
21 | Bandeja 3 | Permite cargar hasta 1500 hojas de papel normal. Permite cargar hasta 1150 hojas de Grueso 1, 800 hojas de Grueso 1+, 700 hojas de Grueso 2, 600 hojas de Grueso 3 y 200 hojas de postales (4 |
22 | Bandeja 1, Bandeja 2 | Permite cargar hasta 500 hojas. Permite cargar hasta 400 hojas de Grueso 1, 280 hojas de Grueso 1+, 250 hojas de Grueso 2 y 200 hojas de Grueso 3. |
23 | Puerta frontal inferior | Abra esta puerta para sustituir la caja de tóner residual y para limpiar el cristal del cabezal de impresión. |
24 | Puerta frontal superior | Abra esta puerta para sustituir un cartucho de tóner. |
25 | Indicador de datos | Parpadea en azul cuando la máquina está recibiendo una tarea. Si una tarea está en cola de impresión, el piloto indicador se ilumina en azul. |
26 | Indicador de estado (indicador de impresión) | Parpadea en blanco durante la impresión normal. |
27 | Bandeja de salida | Recoge las páginas impresas. |
28 | Tecla Alimentación | Pulse esta tecla para cambiar al modo de ahorro de energía. Durante el funcionamiento normal, la tecla se ilumina en azul. En el modo Ahorro de energía, la tecla parpadea en azul o se ilumina en naranja. |
29 | Indicador de estado (indicador de advertencia o parada) | Indica el estado de esta máquina parpadeando o encendiéndose. Parpadeo en naranja: advertencia Luz naranja fija: la máquina se ha detenido. |
Parte posterior

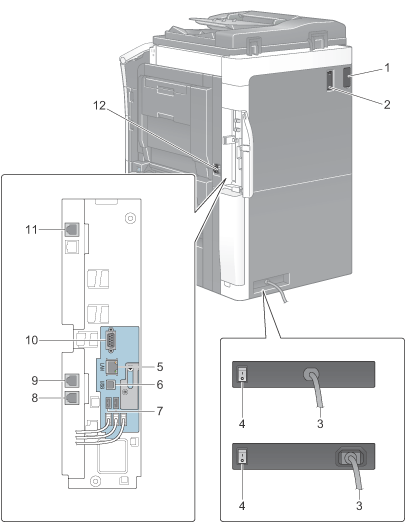

La ilustración muestra la unidad principal con el calentador y el kit de fax opcional.
El calentador se proporciona como una unidad opcional según el área de venta.
N.º | Nombre | Descripción |
|---|---|---|
1 | Conector de la unidad de acabado | Conecte el cable de la unidad de acabado. |
2 | Filtro | Se utiliza para recoger los polvos del tóner dentro de la unidad principal. |
3 | Cable de alimentación | Se utiliza para proporcionar energía a esta máquina. La forma del cable de alimentación varía según el área de venta. |
4 | Interruptor de corriente del calentador | Se utiliza para encender o apagar las operaciones del calentador. Esta función evita que el papel se vea afectado por la humedad cuando la máquina está encendida. |
5 | Conector de red (10Base-T/100Base-TX/1000Base-T) | Conéctelo a este puerto al utilizar esta máquina como una impresora de red o escáner de red. |
6 | Puerto USB (tipo B) USB 2.0/1.1 | Conéctelo a este puerto al utilizar esta máquina como una impresora conectada a USB. |
7 | Puerto USB (tipo A) USB 2.0/1.1 | Se utiliza para conectar la unidad de autenticación AU-102 o la unidad de autenticación AU-201. |
8 | Conector para teléfono (TEL PORT1) | Se utiliza para conectar un cable telefónico. Enchufe el cable a este conector cuando utilice una sola línea telefónica. |
9 | Conector de teléfono 1 (PUERTO LÍNEA 1) | Se utiliza para conectar una línea telefónica de abonado general. Enchufe el cable a este conector cuando utilice una sola línea telefónica. |
10 | Puerto RS‑232C | Se utiliza para conectar una unidad de tarjeta IC para JScribe. |
11 | Conector de teléfono 2 (PUERTO LÍNEA 2) | Se utiliza para conectar una línea telefónica de abonado general. |
12 | Filtro de ozono | Se utiliza para recoger ozono dentro de la unidad principal. |
Interno
N.º | Nombre | Descripción |
|---|---|---|
1 | Cristal de originales | Se utiliza para cargar el original. |
2 | Unidad de fusión | Se utiliza para fundir el tóner al papel utilizando calor y presión. |
3 | Interruptor de corriente principal | Pulse este interruptor para encender y apagar la máquina. |
4 | Contador de totales | Cuenta el número total de páginas impresas hasta el momento. |
5 | Limpiador del cabezal de impresión | Se utiliza para limpiar la superficie del cristal del cabezal de impresión cuando disminuye la calidad de la impresión. |
6 | Depósito de tóner residual | Se utiliza para recoger tóners residuales usados. |
7 | Unidad de revelado / Unidad de tambor | Se utiliza para crear una imagen impresa. |
8 | Cartucho de tóner | Contiene tóner, con el que se imprimen las imágenes. |
9 | Cristal hendido del escáner (frontal) | Se utiliza para escanear una imagen del original cuando se utiliza el ADF. |
10 | Escala de originales | Cargue el original junto a esta escala. Esta escala también se utiliza para medir el tamaño del original cargado. |
11 | Guía de apertura y cierre | Palanca que bloquea la guía para escanear el lado posterior de un original. Abra esta guía al eliminar un atasco de papel o eliminar el cristal hendido del escáner (posterior). |
12 | Cristal hendido del escáner (posterior) | Se utiliza para escanear el lado posterior de un original cuando se usa el ADF. |
